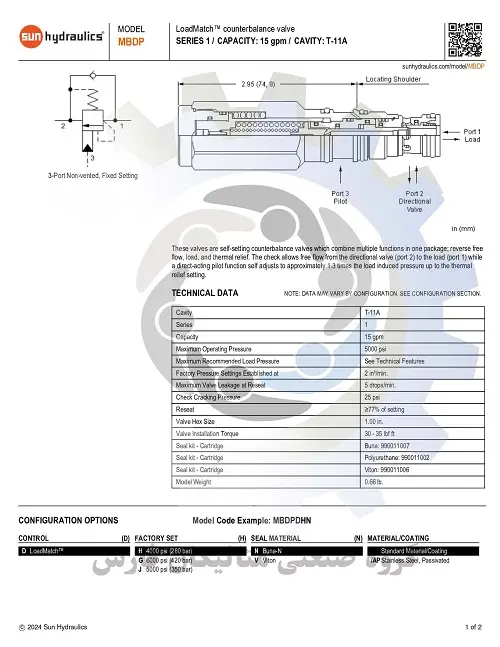

کارتریج‌های کمک‌کننده مستقیم sun hydraulic مدل MBDP

ویژگی های فنی کارتریج‌های کمک‌کننده مستقیم sun hydraulic

این شیرهای کاهش فشار  SUN hydraulic شیرهای تعادل خود تنظیم هستند که چندین عملکرد را در یک بسته ترکیب می کنند. جریان آزاد معکوس، بار و تخلیه کننده فشار حرارتی. چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک عملکرد مستقیم پایلوت خود را به حدود 1.3 برابر فشار ناشی از بار تا تنظیم تخلیه کننده فشار حرارتی تنظیم می شود.

کنترل LoadMatch™ به تنظیم شیر اجازه می دهد تا به صورت دینامیکی در پاسخ به فشار بار تنظیم شود، ولو هیدرولیکی سان  در حالی که همچنان یک تنظیم تخلیه کننده فشار حرارتی ثابت را ارائه می دهد. کنترل یک تنظیم دینامیکی ایجاد می کند که کمتر از تنظیم حرارتی است، اما هرگز بیش از حد لازم برای ارائه کنترل بار مطمئن و مطمئن نیست. همچنین، از آنجایی که تنظیم دینامیکی کمتر از تنظیم حرارتی است، فشار پایلوت مورد نیاز برای باز کردن شیر معمولاً کمتر از سایر شیرهای کنترل بار با تنظیمات تخلیه کننده فشار حرارتی مشابه است.

کنترل LoadMatch™ اجازه می دهد تا فشار پایلوت کمتری را در اکثر شرایط بارگذاری نسبت به سایر شیرهای تعادلی با تنظیمات تخلیه کننده فشار حرارتی مشابه ایجاد کند.

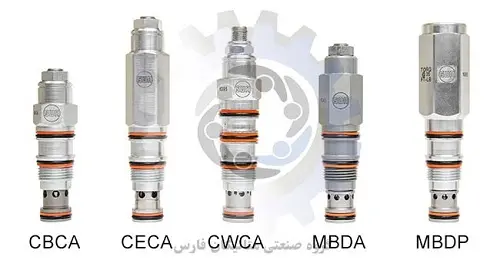

همه کارتریج‌های 3 پورت تعادل، کنترل بار، و کارتریج‌های چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). توجه: این شیر دارای اندازه شش گوش بزرگتر از آنچه که برای حفره آن معمول است دارد و باید در کاربردهای موجودشیر sun hydraulic  توجه ویژه ای به آن شود.

فشار برگشتی در پورت 2 با نسبت 2 برابر فشار برگشتی، به تنظیم تخلیه کننده فشار موثر می‌افزاید.

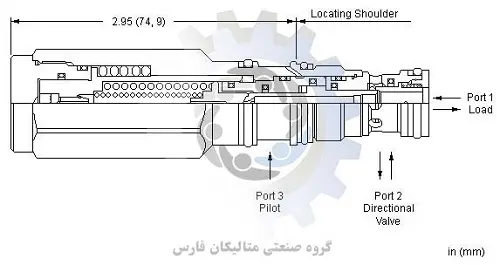

این ولو هیدرولیکی سان از نظر عملکرد یک شیر تعادلی 3 پورت است. به عنوان یک شیر پاپت قرار می گیرد و در یک حرکت طولانی مدوله می شود.

شیر‌های کارتریج مقاوم در برابر خوردگی برای استفاده در محیط‌های خورنده در نظر گرفته شده‌اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل شناسایی می‌شوند. برای همه گزینه ها به بخش CONFIGURATION مراجعه کنید. برای جزئیات بیشتر، لطفا به صفحه مصالح ساختمانی که در زیر منابع فناوری قرار دارد مراجعه کنید.

حداکثر فشار نگهداری بار توصیه شده برای محدوده G 4620 psi (319 بار) است. فشار ترک برای محدوده G 5800-6350 psi (400-438 bar) خواهد بود.

حداکثر فشار نگهداری بار توصیه شده برای محدوده H 3080 psi (212 بار) است. فشار ترک برای محدوده H 3850-4250 psi (265-293 bar) خواهد بود.

حداکثر فشار نگهداری بار توصیه شده برای محدوده J 3850 psi (265 بار) است. فشار ترک برای محدوده J 4800-5300 psi (331-365 بار) خواهد بود.

درصد تفاوت بین مقادیر ترک خوردگی و بازنشستگی برای نسخه های LoadMatch™ یکسان است. تحمل تنظیم همانطور که ذکر شد است.

کارتریج های کنترل بار خورشید و تعادل را می توان مستقیماً در یک حفره ماشینکاری شده در محفظه محرک برای محافظت بیشتر و سفتی بهبود یافته در مدار نصب کرد.

این شیر سان هیدرولیک بین تمام پورت ها آب بندی مثبت دارد.

این شیر کارتریج هیدرولیک sun دارای ظرفیت تخلیه کامل است.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
