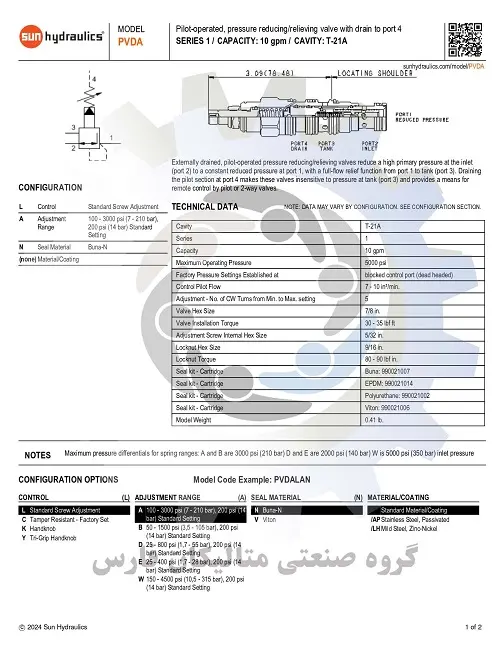

شیر کارتریج ولو برند sun hydraulic مدل PVDA-LAN

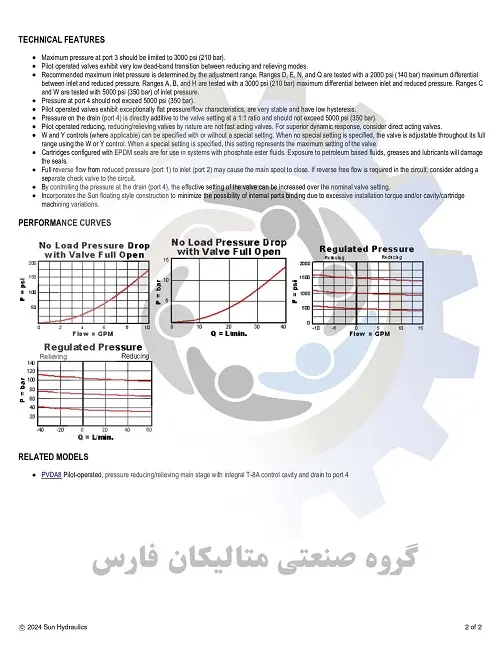

ویژگی های فنی شیر کارتریج ولو برند sun hydraulic

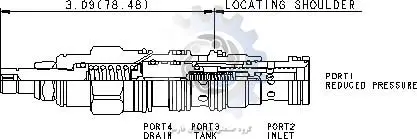

شیرهای کاهش/تخلیه کننده فشار فشار با تخلیه بیرونی، فشار اولیه بالا در ورودی (درگاه 2) را به فشار کاهش یافته ثابت در درگاه 1 کاهش می‌دهند، با یک عملکرد تخلیه کامل جریان از درگاه 1 تا مخزن (درگاه 3). تخلیه بخش پایلوت در پورت 4 این شیرها را نسبت به فشار مخزن (درگاه 3) غیر حساس می کند و شیر هیدرولیک سان SUN برای کنترل از راه دور توسط شیرهای پیلوت یا دو طرفه فراهم می کند.

حداکثر فشار در پورت 3 باید به 3000 psi (210 بار) محدود شود.

شیر هیدرولیک کارتریج سان SUN که به صورت پایلوت کار می‌کنند، انتقال باند مرده بسیار کم بین حالت‌های کاهش و تخلیه کننده فشار را نشان می‌دهند.

حداکثر فشار ورودی توصیه شده توسط محدوده تنظیم تعیین می شود. محدوده های D، E، N و Q با حداکثر اختلاف psi 2000 (140 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های A، B و H با حداکثر تفاضل 3000 psi (210 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های C و W با فشار ورودی 5000 psi (350 بار) آزمایش می شوند.

فشار در پورت 4 نباید از 5000 psi (350 بار) تجاوز کند.

شیر‌های آزمایشی دارای ویژگی‌های فشار/جریان فوق‌العاده صاف هستند، ولو هیدرولیکی سان  بسیار پایدار هستند و پسماند پایینی دارند.

فشار روی درین (درگاه 4) مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند و نباید از 5000 psi (350 بار) تجاوز کند.

شیر های کاهنده، کاهنده/تخلیه کننده فشار دهنده که توسط پایلوت کار می کنند طبیعتاً شیر های سریع الاثر نیستند. برای پاسخ دینامیکی برتر، شیرهای عمل مستقیم را در نظر بگیرید.

کنترل‌های W و Y (در صورت وجود) را می‌توان با یا بدون تنظیم خاص مشخص کرد. هنگامی که هیچ تنظیم خاصی مشخص نشده است، شیرهای کاهش فشار sun  در تمام محدوده خود با استفاده از کنترل W یا Y قابل تنظیم است. هنگامی که یک تنظیم خاص مشخص می شود، این تنظیم حداکثر تنظیم شیر را نشان می دهد.

کارتریج های پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

جریان معکوس کامل از کاهش فشار (درگاه 1) به ورودی (درگاه 2) ممکن است باعث بسته شدن قرقره اصلی شود. اگر جریان آزاد معکوس در مدار مورد نیاز است، در نظر بگیرید که یک شیر چک جداگانه به مدار اضافه کنید.

با کنترل فشار در تخلیه (درگاه 4)، تنظیم موثر شیر را می توان نسبت به تنظیم اسمی شیر افزایش داد.

شیرهای کاهش فشار sun  دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
