فشارشکن sun hydraulic مدل DRBRLNN

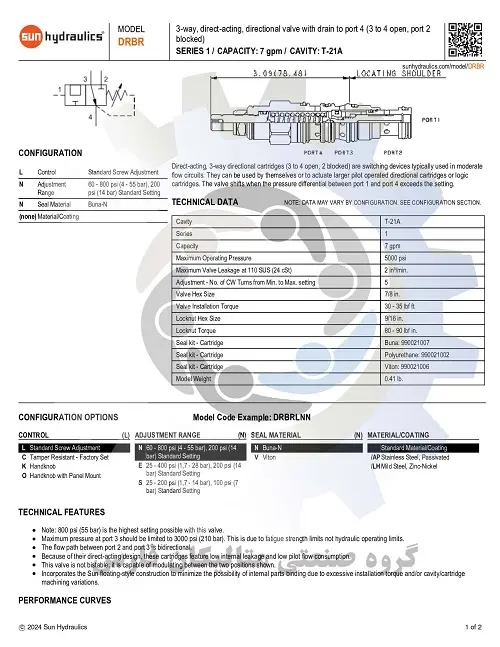

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل DRBR LNN

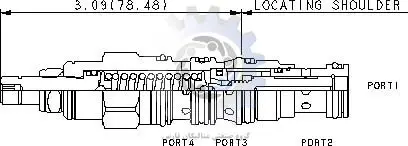

1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل DRBR LNN براساس کد فنی حفره T-21A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل DRBR LNN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل DRBR LNN سایز M20 می باشد

1. این کارتریج ولو هیدرولیک  sun hydraulicمدل DRBRLNN ظرفیت 7 گالن بر دقیقه می باشد

5. حداکثر فشار بار توصیه شده برای کارتریج  SUN hydraulicمدل DRBRLNN در حداکثر تنظیم برابر با 5000 psi می باشد.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 2 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش شیر کنترل فشار  Sun hydraulic مدل DRBRLNN 7/8  اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این فشارشکن  Sun hydraulic 9/16 اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی این شیر کارتریج هیدرولیک sun برابر با 0.41  پوند می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل DRBR LNN با کدفنی بونا: 990021007 قابل عرضه است

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990021002 قابل تامین است

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل DRBR LNN باکدفنی 990021006 قابل ارائه است.

1. اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
