ویژگی های فنی لاجیک کانتربالانس sun

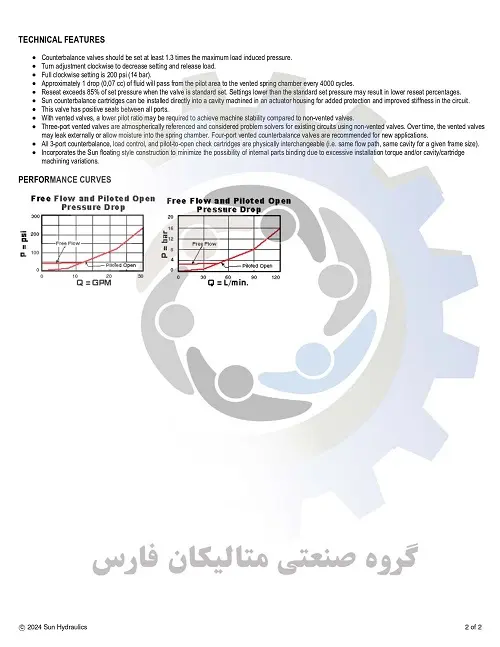

دریچه‌های تعادلی با تهویه هوا با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. دریچه تسکین با نرخ تعیین شده توسط نسبت پیلوت. فشار برگشتی در پورت 2 بر تنظیم سوپاپ تأثیر نمی گذارد زیرا محفظه فنر از نظر جوی مرجع است.

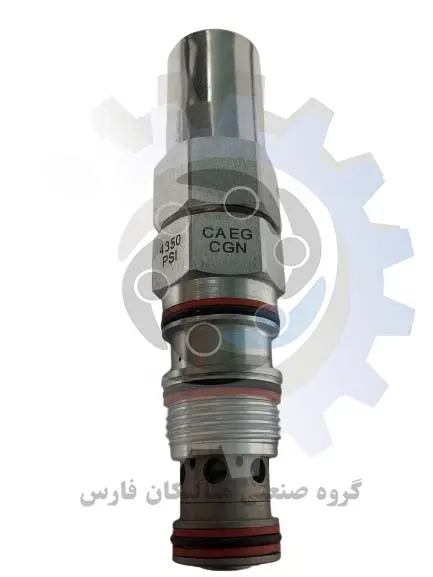

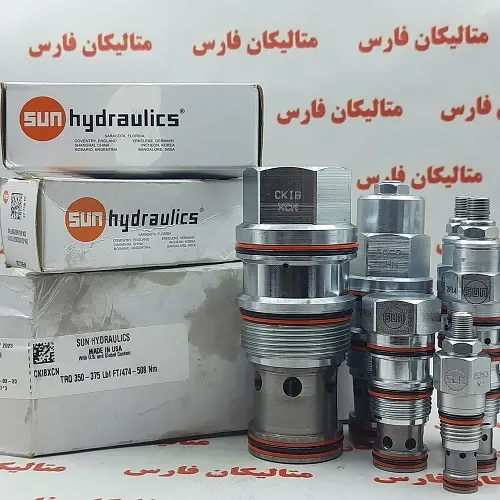

از نام های دیگر کارتریج ولو هیدرولیک sun hydraulicمدل CAEG CGN می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد.

شیرهای ضد تعادل باید حداقل 1.3 برابر حداکثر فشار ناشی از بار تنظیم شوند.

تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم و بار را آزاد کنید.

تنظیم کامل در جهت عقربه های ساعت 200 psi (14 بار) است.

تقریباً 1 قطره (0.07 سی سی) سیال از ناحیه پیلوت به محفظه فنر تهویه شده در هر 4000 سیکل عبور می کند.

هنگامی که شیر استاندارد تنظیم شده باشد،شیر هیدرولیک سان SUN قرارگیری مجدد از 85٪ فشار تنظیم شده بیشتر می شود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایین‌تر نشستن شود.

کارتریج های ضد تعادل خورشید را می توان مستقیماً در یک حفره ماشینکاری شده در محفظه محرک برای محافظت بیشتر و سفتی بهبود یافته در مدار نصب کرد.

کارتریج SUN hydraulicمدل CAEG CGN بین تمام پورت ها آب بندی مثبت دارد.

در شیرهای هواکش، نسبت پایلوت کمتری ممکن است برای دستیابی به پایداری ماشین در مقایسه با شیرهای بدون تهویه مورد نیاز باشد.

دریچه‌های سه درگاهی از نظر جوی مرجع هستند و برای مدارهای موجود با استفاده از دریچه‌های بدون تهویه، حل‌کننده مشکل هستند. با گذشت زمان، دریچه های دارای تهویه ممکن است به بیرون نشت کنند یا اجازه دهند رطوبت به محفظه فنر وارد شود. شیرهای تعادلی چهار پورت برای کاربردهای جدید توصیه می شود.

همه کارتریج‌های 3 پورت تعادل، کنترل بار، و کارتریج sun hydraulic از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

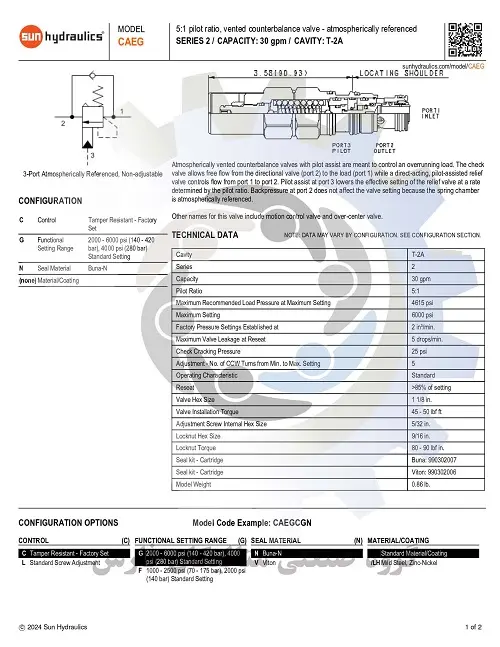

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CAEG CGN

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CAEG CGN براساس کد فنی حفره T-2A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 45 - 50 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CAEG CGN سایز 1 1/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CAEG CGN سایز 1"-14 UNS می باشد

این شیر کارتریج مدل CAEG CGN ظرفیت 30 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 5:1 می باشد.

5. حداکثر فشار بار توصیه شده برای شیر کنترل فشار Sun hydraulic مدل CAEG CGN در حداکثر تنظیم برابر با 4615 psi می باشد.

6. همچنین حداکثر فشار تنظیم 6000 psi برای این شیر کارتریج هیدرولیک sun می باشد.

7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

9. فشار بررسی برای اطمینان از عدم وجود ترک در قطعه، 25 psi می باشد.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/8 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی این شیر کارتریج سان برابر با 0.86 پوند می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CAEG CGN با کدفنی بونا: 990302007 قابل عرضه است

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CAEG CGN باکدفنی 990302006 قابل ارائه است.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری دو این شرکت می باشد.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

لاجیک کانتربالانس sun مدل CAEG CGN
