ولو هیدرولیکی سان مدل QCDB-LAN

ویژگی های فنی ولو هیدرولیکی سان مدل QCDB-LAN

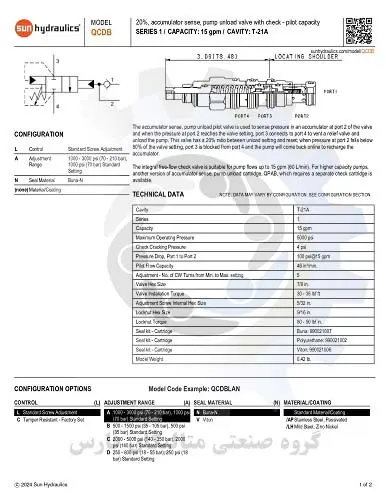

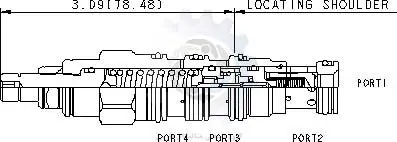

شیر پایلوت تخلیه پمپ حسگر آکومولاتور برای سنجش فشار در یک آکومولاتور در پورت 2 شیر استفاده می شود و هنگامی که فشار در پورت 2 به تنظیم شیر رسید، پورت 3 به پورت 4 متصل می شود تا یک شیر تخلیه و پمپ تخلیه شود. شیر کنترل فشار  Sun hydraulic مدل QCDB-LAN دارای نسبت 20٪ بین تنظیم تخلیه و تنظیم مجدد است. هنگامی که فشار در پورت 2 به کمتر از 80 درصد تنظیم سوپاپ می‌رسد، پورت 3 از درگاه 4 مسدود می‌شود و پمپ برای شارژ مجدد باتری به حالت آنلاین باز می‌گردد.

شیر چک جریان آزاد یکپارچه برای جریان پمپ تا سرعت 15 گرم در دقیقه (60 لیتر در دقیقه) مناسب است. برای پمپ های با ظرفیت بالاتر، نسخه دیگری از حس آکومولاتور، کارتریج تخلیه پمپ، QPAB، که نیاز به کارتریج چک جداگانه دارد، موجود است.

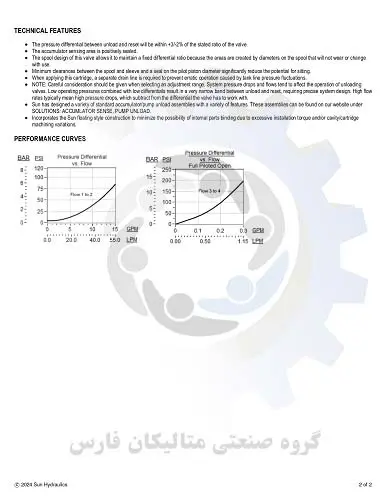

اختلاف فشار بین تخلیه و تنظیم مجدد در +3/-2٪ نسبت اعلام شده دریچه خواهد بود.

منطقه حسگر انباشته به طور مثبت مهر و موم شده است.

طراحی قرقره این شیر به آن اجازه می دهد تا نسبت دیفرانسیل ثابتی را حفظ کند زیرا نواحی توسط قطرهایی روی قرقره ایجاد می شوند که با استفاده سایش یا تغییر نمی کنند.

حداقل فاصله بین قرقره و آستین و آب بند روی قطر پیستون پیلوت به طور قابل توجهی پتانسیل لجن شدن را کاهش می دهد.

هنگام استفاده از کارتریج  SUN hydraulicمدل QCDB-LAN ، یک خط تخلیه جداگانه لازم است تا از عملکرد نامنظم ناشی از نوسانات فشار خط مخزن جلوگیری شود.

توجه: هنگام انتخاب محدوده تنظیم باید به دقت توجه شود. افت فشار سیستم وشیر هیدرولیک کارتریج سان SUN   جریان بر عملکرد شیرهای تخلیه تأثیر می گذارد. فشارهای عملیاتی کم همراه با دیفرانسیل های کم باعث ایجاد باند بسیار باریکی بین تخلیه و تنظیم مجدد می شود که نیاز به طراحی دقیق سیستم دارد. نرخ جریان بالا معمولاً به معنای افت فشار بالا است که از دیفرانسیلی که شیر باید با آن کار کند کم می کند.

Sun مجموعه‌های استاندارد تخلیه بار باتری/پمپ را با ویژگی‌های مختلف طراحی کرده است. این مجموعه‌ها را می‌توانید در وب‌سایت ما در زیر راه‌حل‌ها پیدا کنید: حس جمع‌آوری، تخلیه پمپ.

 کانتربالانس سان دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
