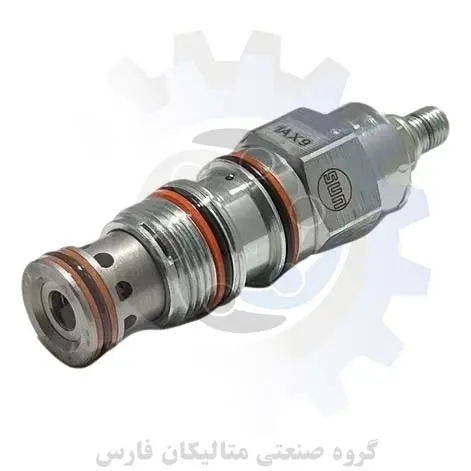

کارتریج sun hydraulic مدل PPDB-LWN

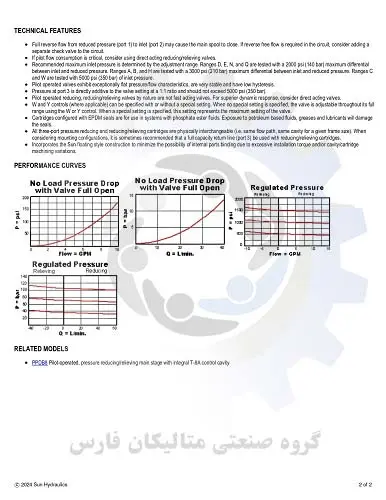

ویژگی های فنی کارتریج sun hydraulic مدل PPDB-LWN

شیرهای کاهنده/تسکین دهنده فشار که به صورت پایلوت کار می کنند، فشار اولیه بالا را در ورودی (درگاه 2) به یک فشار کاهش یافته ثابت در درگاه 1، با عملکرد تخلیه کامل جریان از پورت 1 تا مخزن (درگاه 3) کاهش می دهند.

جریان معکوس کامل از کاهش فشار (درگاه 1) به ورودی (درگاه 2) ممکن است باعث بسته شدن قرقره اصلی شود. اگر جریان آزاد معکوس در مدار مورد نیاز است، در نظر بگیرید که یک شیر چک جداگانه به مدار اضافه کنید.

اگر مصرف جریان پایلوت حیاتی است، استفاده از کانتربالانس sun hydraulic  دریچه‌های کاهش/تسکین مستقیم را در نظر بگیرید.

حداکثر فشار ورودی توصیه شده توسط محدوده تنظیم تعیین می شود. محدوده های D، E، N و Q با حداکثر اختلاف psi 2000 (140 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های A، B و H با حداکثر تفاضل 3000 psi (210 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های C و W با فشار ورودی 5000 psi (350 بار) آزمایش می شوند.

دریچه‌های آزمایشی دارای ویژگی‌های فشار/جریان فوق‌العاده صاف هستند، بسیار پایدار هستند و پسماند پایینی دارند.

فشار در پورت 3 مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند و نباید از 5000 psi (350 بار) تجاوز کند.

دریچه های کاهنده، کاهنده/تسکین دهنده که توسط پایلوت کار می کنند طبیعتاً دریچه های سریع الاثر نیستند.شیر هیدرولیک سان SUN  برای پاسخ دینامیکی برتر، شیرهای عمل مستقیم را در نظر بگیرید.

کنترل‌های W و Y (در صورت وجود) را می‌توان با یا بدون تنظیم خاص مشخص کرد. هنگامی که هیچ تنظیم خاصی مشخص نشده است، کانتربالانس sun hydraulic  در تمام محدوده خود با استفاده از کنترل W یا Y قابل تنظیم است. هنگامی که یک تنظیم خاص مشخص می شود، این تنظیم حداکثر تنظیم شیر را نشان می دهد.

کارتریج sun hydraulic با مهر و موم EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

تمام کارتریج‌های کاهش‌دهنده و کاهش‌دهنده/تسکین‌دهنده فشار سه پورت از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). هنگام در نظر گرفتن پیکربندی های نصب، گاهی اوقات توصیه می شود که از یک خط بازگشت با ظرفیت کامل (درگاه 3) با کارتریج های کاهنده/تسکین دهنده استفاده شود.

دارای ساختار سبک شناور خورشید برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
