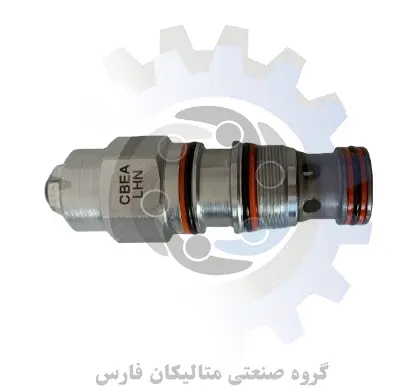

شیرهای کاهش فشار سان مدل CBEA LHN ضد تعادل با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار با نرخی که توسط نسبت پیلوت تعیین می شود.

از نام های دیگر ولو هیدرولیکی سان می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد.

• شیرهای ضد تعادل باید حداقل 1.3 برابر حداکثر فشار ناشی از بار تنظیم شوند.

• تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم را کاهش دهید و بار را آزاد کنید.

• تنظیم کامل جهت عقربه های ساعت کمتر از 200 psi (14 بار) است.

• فشارشکن sun hydraulic فشار برگشتی در پورت 2 با نسبت 1 بعلاوه نسبت پایلوت ضربدر فشار برگشتی به تنظیم موثر کمک می کند.

• هنگامی که شیر استاندارد تنظیم شده باشد، میزان مجدد از 85 درصد فشار تنظیم شده فراتر می رود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایین‌تر نشستن شود.

• کارتریج های پیکربندی شده با سیل کیت EPDM برای استفاده در سیستم های دارای سیالات استر فسفات می باشد. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

• کارتریج های ضد توازن خورشید را می توان مستقیماً در یک حفره ماشین کاری شده در محفظه محرک برای محافظت بیشتر و سفتی بهبود یافته در مدار نصب کرد.

• دو فشار ترک خوردگی شیر چک موجود است. از چک 25 psi (1,7 bar) استفاده کنید مگر اینکه کاویتاسیون محرک نگران کننده باشد.

• شیر کارتریج هیدرولیک sun در قسمت پایلوت سیل کیت مثبت ندارد و تا 2 اینچ در دقیقه@1000 psi (32 سی سی/دقیقه@70 بار) بین پورت 2 و پورت 3 عبور می کند. این مورد در master-slave است. مدارها و در تست نشتی مجموعه های سوپاپ-سیلندر.

• همه کارتریج های تعادل 3 پورت، کنترل بار، و کارتریج های چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).

• دارای ساختار سبک شناور برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

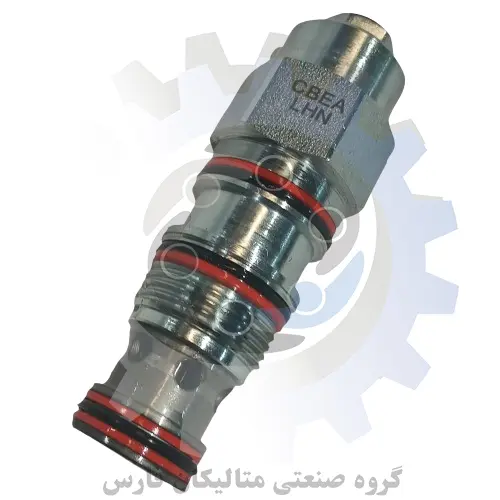

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CBEA LHN

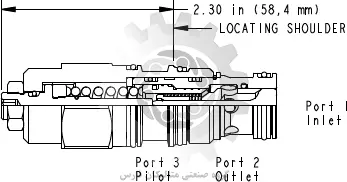

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CBEA LHN براساس کد فنی حفره T2A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 45 – 50 پوند بر فوت lbf ft می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CBEA LHN سایز 1 1/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CBEA LHN سایز 1"-14 UNSمی باشد

این شیر کارتریج مدل CBEA LHN ظرفیت 30 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1 می باشد.

5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 3075 psi می باشد.

6. همچنین حداکثر فشار تنظیم 4000 psi برای این شیر کارتریجی هیدرولیک می باشد.

7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

9 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/8 اینچ می باشد.

10 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

11 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.

12 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

13 . وزن کلی شیر کارتریج سان مدل برابر با 0.63 پوند می باشد.

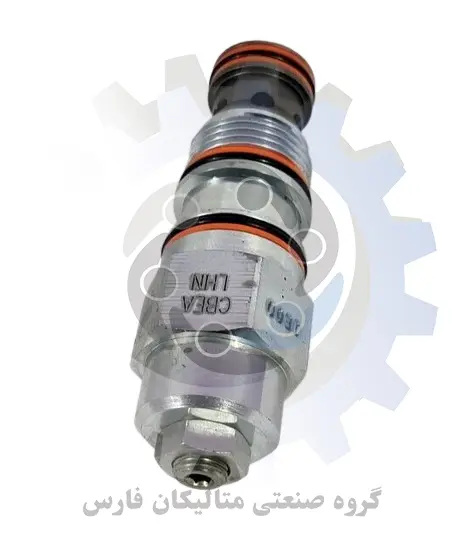

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CBEA LHN

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری دو این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

14 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CBEA LHN با کدفنی بونا: 990202007 قابل عرضه است

15. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990002002 قابل تامین است

16 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CBEA LHN باکدفنی 990202006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 289.8 کیلوگرم
