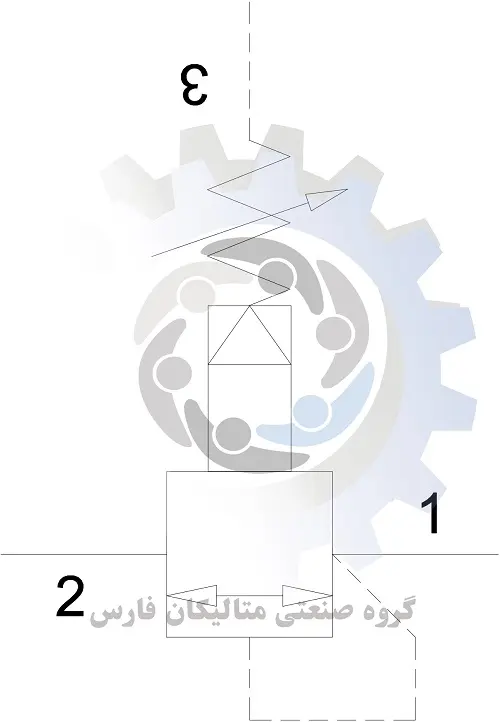

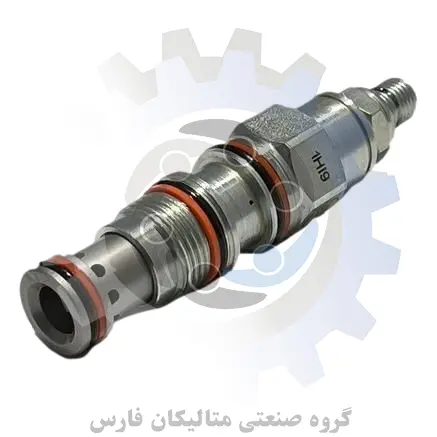

شیرهای پیستونی مدل RSDC-LAN متعادل و پایلوت، هنگامی که فشار در ورودی (درگاه 1) از تنظیم شیر فراتر رفت، یک مدار ثانویه را با جریان تأمین میکنند. تنظیم فشار یک شیر ترتیبی، فشار در پورت 1 را نسبت به فشار درین (درگاه 3) کنترل می کند. شیر کارتریج ولو مدل RSDC-LAN در پورت 2 (توالی)، تا تنظیم شیر، نسبت به فشار برگشتی حساس نیستند. در صورت وجود فشار در خط برگشت، ممکن است برای تنظیم فشار به جای شیرهای تخلیه کننده فشار 2 پورت استفاده شود.
• هر 3 کارتریج سان هیدرولیک دنباله پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).
• کنترل های W و Y (در صورت وجود) را می توان با یا بدون تنظیم خاص مشخص کرد. هنگامی که هیچ تنظیم خاصی مشخص نشده است، شیر کارتریج هیدرولیک در تمام محدوده خود با استفاده از کنترل W یا Y قابل تنظیم است. هنگامی که یک تنظیم خاص مشخص می شود، این تنظیم حداکثر تنظیم شیر را نشان می دهد.
• با افزایش فشار در پورت 1 (ورودی)، نسبت به فشار در پورت 3 (زهکشی)، جریان پیلوت به بالاتر از تنظیم شیر ادامه می دهد.
• دهانه صحنه اصلی فشارشکن sun hydraulic توسط یک صفحه استیل ضد زنگ 150 میکرون محافظت می شود.
• فشار در پورت 3 مستقیماً به تنظیم شیر در نسبت 1:1 افزوده می شود و نباید از 5000 psi (350 بار) تجاوز کند.
• برای استفاده در برنامه های نگهداری بار به دلیل نشت قرقره مناسب نیست.
• شیرهای کاهش فشار sun hydraulic مقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل مشخص می شوند.
• شیر کنترل فشار دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

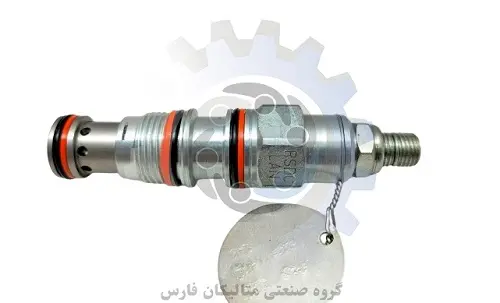

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RSDC-LAN

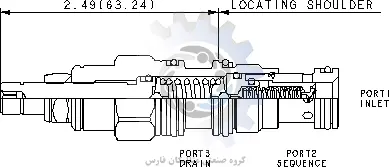

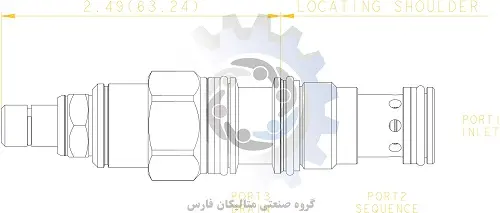

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RSDC-LAN براساس کد فنی حفره T-11A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 – 35 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل RSDC-LAN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل RSDC-LAN سایز M20 می باشد
- این شیر کارتریج مدل RSDC-LAN ظرفیت 15 گالن بر دقیقه می باشد
4. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
5. تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.
6. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 2 قطره در دقیقه نرمال خواهد بود.
7 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
8 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
9 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.
10 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
11 . وزن کلی شیر کارتریج سان مدل برابر با 0.35 پوند می باشد.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RSDC-LAN
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 1 این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
12 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RSDC-LAN با کدفنی بونا: 990011007 قابل عرضه است
13. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990011002 قابل تامین است
14 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RSDC-LAN باکدفنی 990011006 قابل ارائه است.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
وزن : 161 کیلوگرم
