شیر های کنترل فشار sun hydraulic سوزنی ، سوراخ های کاملاً قابل تنظیمی هستند که برای تنظیم جریان استفاده می شوند. آنها بی نهایت از بسته شدن کامل تا حداکثر قطر روزنه قابل تنظیم هستند. آنها فشار را جبران نمی کنند و ممکن است به عنوان کنترل کننده جریان یا به عنوان شیر های خاموش استفاده شوند.
• همه کارتریج های کنترل جریان 2 پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از سطح نصب ممکن است متفاوت باشد.
• از آنجایی که سوپاپ های سوزنی دستگاه های غیر جبران کننده هستند، اندازه روزنه ثابت، جریان را از طریق شیر متناسب با ریشه دوم اختلاف فشار در درگاه های 1 و 2 تنظیم می کند.
• فشارشکن sun hydraulic مکانیزم تنظیم متعادل امکان تنظیم آسان حتی در فشارهای بالا را فراهم می کند.
• طراحی دهانه لبه تیز تغییرات جریان را به دلیل تغییرات ویسکوزیته به حداقل می رساند.
• مسیر جریان از طریق این شیر دو جهته است. مسیر ترجیحی پورت 1 تا 2 است تا امکان تعویض با سایر کنترلهای جریان را فراهم کند.
• شیر کارتریج ولو هنگامی که مکانیسم تنظیم به حالت خاموش می چرخد، نشتی وجود ندارد.
• کارتریج های پیکربندی شده با سیل کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات می باشد. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به سیل کیت آسیب می رساند.

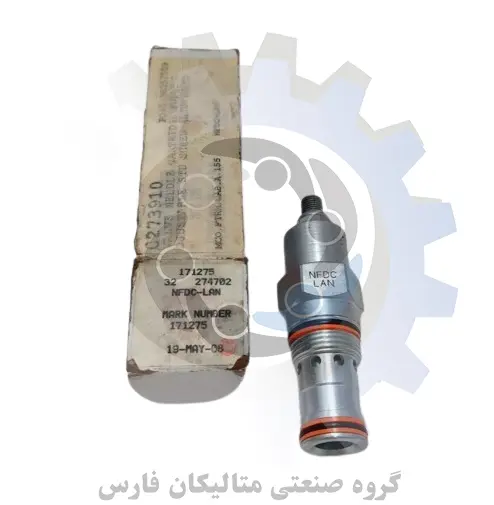

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل NFDC LAN

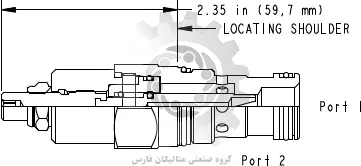

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل NFDC LAN براساس کد فنی حفره T5A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 45 – 50 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل NFDC LAN سایز 1 1/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل NFDC LAN سایز 1"-14 UNS می باشد
- این شیر کارتریج مدل NFDC LAN ظرفیت 25 گالن بر دقیقه می باشد
4. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
5 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/8 اینچ می باشد.
6 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 32/5 اینچ می باشد.
7 . سایز مهره شش گوش نصب شده بروی این شیر 16/9 اینچ می باشد.
8 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
9 . وزن کلی شیر کارتریج سان مدل برابر با 0.61 پوند می باشد.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل NFDC LAN
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 2 این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
10 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل NFDC LAN با کدفنی بونا: 990203007 قابل عرضه است
11 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل NFDC LAN باکدفنی 990203006 قابل ارائه است.
