کارتریج sun hydraulic مدل FDBA-LAN
در دسترس بودن: موجود
توضیحات کوتاه: ویژگی های فنی کارتریج sun hydraulic مدل FDBA-LAN کنترلهای جریان جبرانشده با فشار کاملاً قابل تنظیم با بررسی جریان معکوس، تنظیم دقیق جریان را برای برنامههای کنتور ورودی یا خروجی که ممکن است نوسانات فشار زیادی وجود داشته باشد، ارائه میکند. آنها بی نهایت از تقریبا بسته تا حداکثر جریان قابل تنظیم هستند. یک شیر چک با ظرفیت بالا یکپارچه جریان نامحدودی را از پورت 2 به پورت 1 فراهم می کند. همه کارتریج های کنترل جریان 2 پورت از نظر فیزیکی و عملکردی قابل تعویض...
ویژگی های فنی کارتریج sun hydraulic مدل FDBA-LAN
کنترلهای جریان جبرانشده با فشار کاملاً قابل تنظیم با بررسی جریان معکوس، تنظیم دقیق جریان را برای برنامههای کنتور ورودی یا خروجی که ممکن است نوسانات فشار زیادی وجود داشته باشد، ارائه میکند. آنها بی نهایت از تقریبا بسته تا حداکثر جریان قابل تنظیم هستند. یک شیر چک با ظرفیت بالا یکپارچه جریان نامحدودی را از پورت 2 به پورت 1 فراهم می کند.
همه کارتریج های کنترل جریان 2 پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از سطح نصب ممکن است متفاوت باشد.
مکانیزم تنظیم متعادل امکان تنظیم آسان حتی در فشارهای بالا را فراهم می کند.
طراحی دهانه لبه تیز تغییرات جریان را به دلیل تغییرات ویسکوزیته به حداقل می رساند.
حداقل نشتی 0.1 gpm (0.4 L/min) است، زمانی که مکانیسم تنظیم به موقعیت خاموش تبدیل شود.
کارتریج های ولو سان با کیتEPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به اب بند آسیب می رساند.

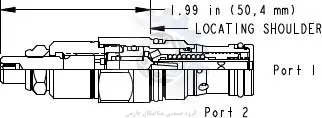

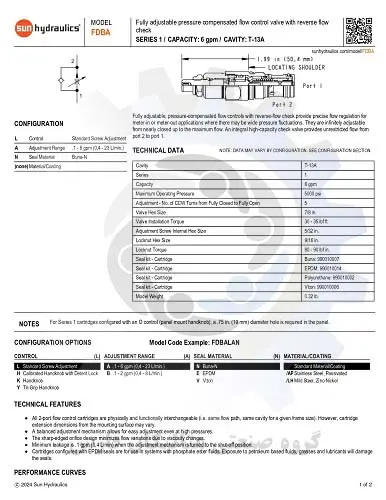

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل FDBA-LAN
- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل FDBA-LAN براساس کد فنی حفره T-13A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل FDBA-LAN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل FDBA-LAN سایز M20 می باشد
- این شیر کارتریج مدل FDBA-LAN ظرفیت 6 گالن بر دقیقه می باشد
5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.
13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
14 . وزن کلی شیر کارتریج سان برابر با 0.32 پوند می باشد.
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
وزن : 147.2 کیلوگرم
