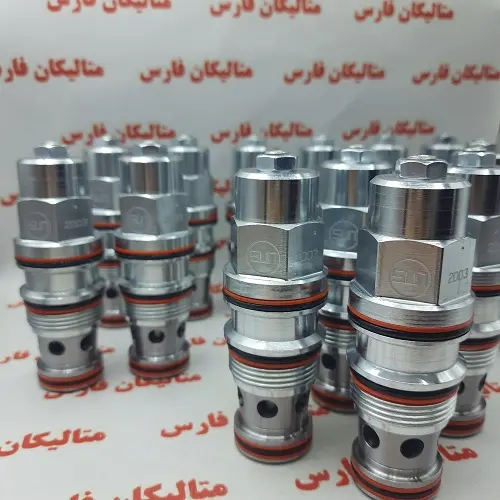

شیر کارتریج ولو مدل CKGB-XCN یک پایلوت برای باز کردن شیر چک است. دارای پیلوت بدون پلمپ، صندلی فولادی و بدون هواکش است. این اجازه می دهد تا جریان آزاد از شیر (درگاه 2) به بار (پورت 1) و جریان را در جهت مخالف مسدود می کند. فشار در پیلوت (درگاه 3) شیر را از درگاه 1 به درگاه 2 باز می کند. فشار پیلوت مورد نیاز در پورت 3 برای باز کردن شیر مستقیماً با فشار بار در پورت 1 متناسب است. فشار در پورت 2 مستقیماً با فشار پیلوت مخالف است.

• محافظت از شکستگی شلنگ را فراهم می کند، شیرهای کاهش فشار sun از جابجایی بارها جلوگیری می کند و بارهای تحت فشار را به طور مثبت قفل می کند.

• پیلوت استاندارد بدون آب بندی به هوای محبوس شده در خط پیلوت اجازه می دهد تا از مدار خارج شود.

• نشتی بسیار کم. صندلی و پاپت برای عمر طولانی عملیات حرارتی می شوند. اگر بار به دلیل سوپاپ جابجا شود، احتمالاً نشیمنگاه در اثر آلودگی آسیب دیده است و شیر باید تعویض شود.

• فشارشکن sun hydraulic پورت خارجی اختیاری از انتهای شش گوش کارتریج برای پیلوتی خارجی موجود است. در این تنظیمات پورت 3 مسدود شده است. به گزینه های کنترل E و P مراجعه کنید.

• کارتریج های چک پایلوت به باز، شیر های قفل کننده هستند، نه شیر های کنترل حرکت. برای کاربردهای کنترل حرکت، از شیرهای تعادل استفاده کنید.

• شیر کارتریج ولو مدل CKGB-XCN چک 3 پورت پایلوت به باز و شیر تعادل 3 پورت از نظر فیزیکی قابل تعویض هستند (یعنی حفره های یکسان، مسیر جریان یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از سطح نصب ممکن است متفاوت باشد.

• برای مدل های دارای گزینه کنترل آزادسازی دستی بار، رهاسازی بار را در جهت عقربه های ساعت بچرخانید تا بار آزاد شود.

• کارتریج های پیکربندی شده با سیل کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات می باشد. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به سیل کیت آسیب می رساند.

• شیرهای کارتریج مقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل مشخص می شوند.

• دارای ساختار سبک شناور برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CKGB-XCN

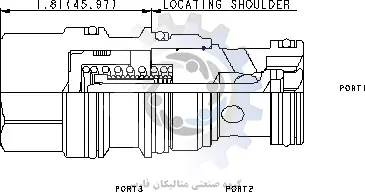

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CKGB-XCN براساس کد فنی حفره T17A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 – 160 پوند بر فوت lbf ft می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CKGB-XCN سایز 1 1/4 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CKGB-XCN سایز M36 می باشد

این شیر کارتریج مدل CKGB-XCN ظرفیت 60 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1 می باشد.

5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.

6. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 1 قطره در دقیقه نرمال خواهد بود.

7 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/4 اینچ می باشد.

8 . وزن کلی شیر کارتریج سان مدل برابر با 1.16 پوند می باشد.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CKGB-XCN

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری سه این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

9 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CKGB-XCN با کدفنی بونا: سیل کیت شیر کارتریج هیدرولیک sun - کارتریج بونا: 990017007 قابل عرضه است

10. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: سیل کیت شیرهای کاهش فشار sun hydraulic - پلی اورتان کارتریج: 990017002 قابل تامین است

11 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CKGB-XCN باکدفنی 990017006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

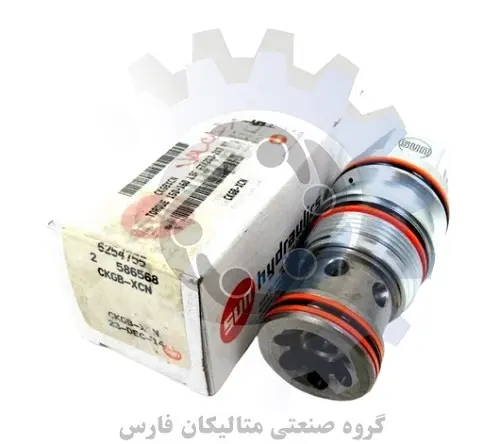

شیر کارتریج ولو مدل CKGB-XCN
