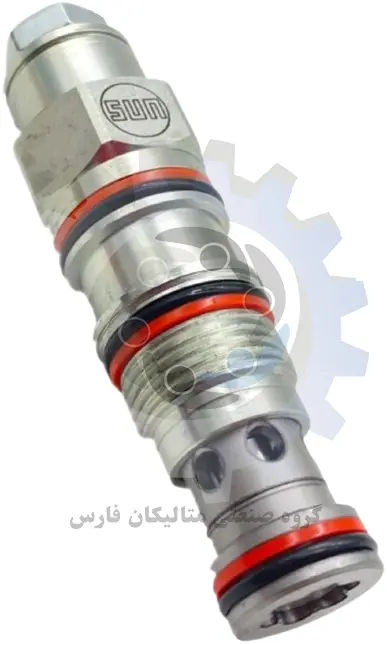

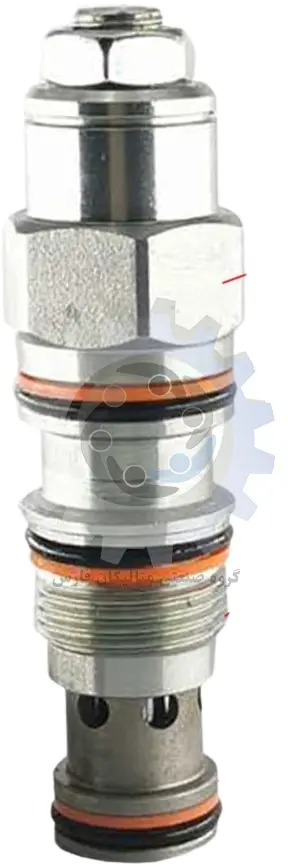

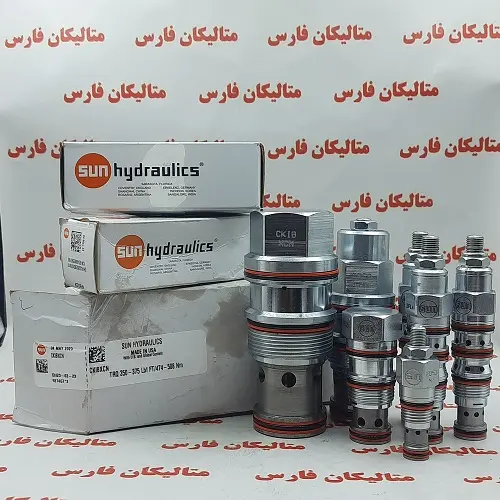

شیرهای سان هیدرولیک مدل CBBA LHN
در دسترس بودن: موجود
توضیحات کوتاه: شیرهای ضد تعادل سان هیدرولیک مدل CBBA LHN با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار با نرخ تعیین شده توسط نسبت پیلوت. از نام های دیگر فشارشکن sun hydraulic می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد. • شیرهای ضد تعادل باید حداقل 1.3 برابر ح...

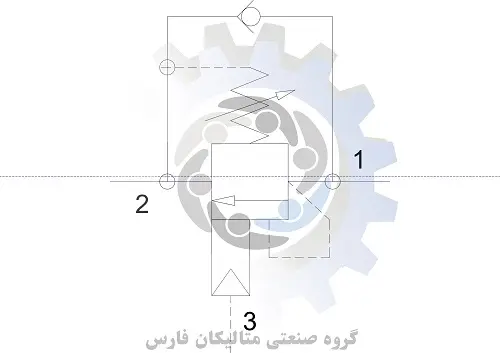

شیرهای ضد تعادل سان هیدرولیک مدل CBBA LHN با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار با نرخ تعیین شده توسط نسبت پیلوت.
از نام های دیگر فشارشکن sun hydraulic می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد.
• شیرهای ضد تعادل باید حداقل 1.3 برابر حداکثر فشار ناشی از بار تنظیم شوند.
• شیر های محدود کننده ظرفیت تسکین دهنده ای جز به عنوان تسکین حرارتی ندارند.
• تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم را کاهش دهید و بار را آزاد کنید.
• تنظیم کامل جهت عقربه های ساعت کمتر از 200 psi (14 بار) است.
• شیر کارتریج هیدرولیک sun فشار برگشتی در پورت 2 با نسبت 1 بعلاوه نسبت پایلوت ضربدر فشار برگشتی به تنظیم موثر کمک می کند.
• هنگامی که شیر استاندارد تنظیم شده باشد، میزان مجدد از 85 درصد فشار تنظیم شده فراتر می رود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایینتر نشستن شود.
• همه کارتریج های تعادل 3 پورت، کنترل بار، و کارتریج های چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).
• کارتریج های ضد تعادل خورشید را می توان مستقیماً در یک حفره ماشین کاری شده در محفظه محرک نصب کرد تا محافظت بیشتر و سفتی بهبود یافته در مدار.
• فشارشکن sun hydraulic دو فشار ترک خوردگی شیر چک موجود است. از چک 25 psi (1,7 bar) استفاده کنید مگر اینکه کاویتاسیون محرک نگران کننده باشد.
• ولو هیدرولیکی سان بین تمامی پورت ها آب بندی مثبت دارد.
• شیر های کارتریج مقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل مشخص می شوند.
• دارای ساختار سبک شناور برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CBBA LHN

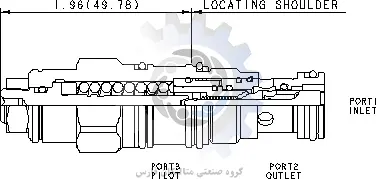

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CBBA LHN براساس کد فنی حفره T11A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت lbf ft می باشد
ب: ابعاد شش گوش آچارخور ولو مدل CBBA LHN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل CBBA LHN سایز M20 می باشد
- این شیر کارتریج مدل CBBA LHN ظرفیت 5 گالن بر دقیقه می باشد
4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1 می باشد.
5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 3075 psi می باشد.
6. همچنین حداکثر فشار تنظیم 4000 psi برای این شیر کارتریجی هیدرولیک می باشد.
7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.
9 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
10 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
11 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.
12 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
13 . وزن کلی شیر کارتریج سان برابر با 0.35 پوند می باشد.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CBBA LHN
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
14 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CBBA LHN با کدفنی بونا: 990011007 قابل عرضه است
15. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990011002 قابل تامین است
16 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CBBA LHN باکدفنی 990011006 قابل ارائه است
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
وزن : 161 کیلوگرم
