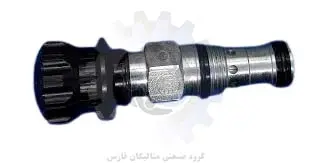

ویژگی های فنی کارتریج های پیلوتی و پیستون sun مدل NFCC-HCN

دریچه های سوزنی سوراخ های کاملاً قابل تنظیمی هستند که برای تنظیم جریان استفاده می شوند. آنها بی نهایت از بسته شدن کامل تا حداکثر قطر روزنه قابل تنظیم هستند. آنها فشار را جبران نمی کنند و ممکن است به عنوان کنترل جریان یا به عنوان دریچه های خاموش استفاده شوند.

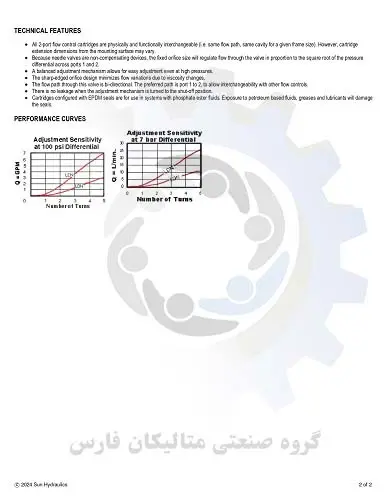

همه کارتریج های کنترل جریان 2 پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از سطح نصب ممکن است متفاوت باشد.

از آنجایی که دریچه‌های سوزنی دستگاه‌های غیر جبران‌کننده‌ای هستند، شیر هیدرولیک کارتریج سان SUN اندازه روزنه ثابت، جریان را از طریق شیر متناسب با ریشه دوم اختلاف فشار در پورت‌های 1 و 2 تنظیم می‌کند.

مکانیزم تنظیم متعادل امکان تنظیم آسان حتی در فشارهای بالا را فراهم می کند.

طراحی دهانه لبه تیز تغییرات جریان را به دلیل تغییرات ویسکوزیته به حداقل می رساند.

مسیر جریان از طریق این شیر دو جهته است. کارتریج ولو سان مسیر ترجیحی پورت 1 تا 2 است تا امکان تعویض با سایر کنترل‌های جریان را فراهم کند.

هنگامی که مکانیسم تنظیم به حالت خاموش می شود، نشتی وجود ندارد.

کارتریج sun hydraulic با مهر و موم EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

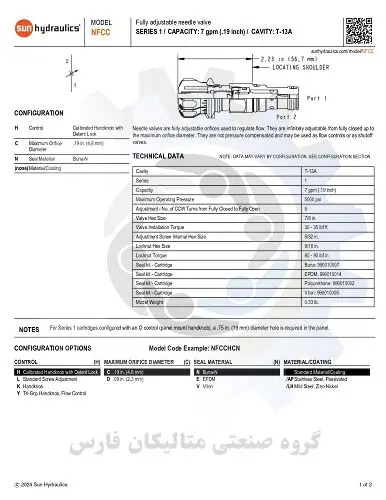

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل NFCC-HCN

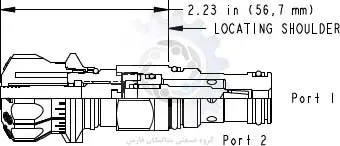

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل NFCC-HCN براساس کد فنی حفره T-13A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل NFCC-HCN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل NFCC-HCN سایز M20 می باشد

این شیر کارتریج مدل NFCC-HCN ظرفیت 7 گالن بر دقیقه می باشد

5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل برابر با 0.33 پوند می باشد.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

کارتریج های پیلوتی و پیستون sun مدل NFCC-HCN
