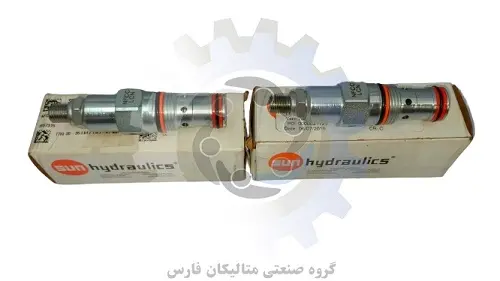

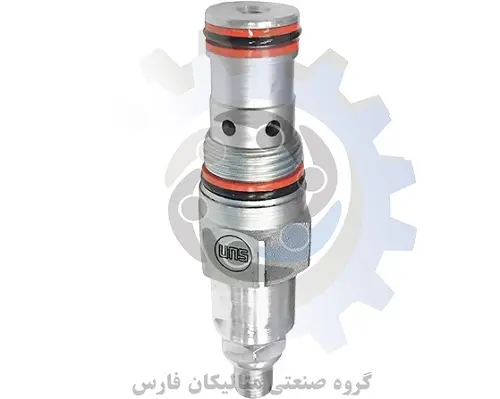

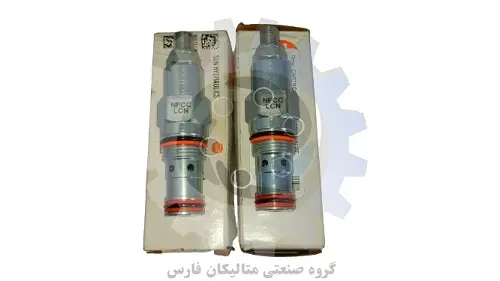

شیر کنترل فشار Sun hydraulic مدل NFCC LCN

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل NFCC LCN

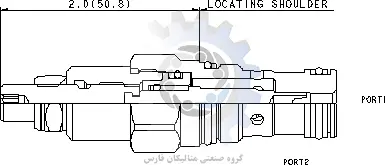

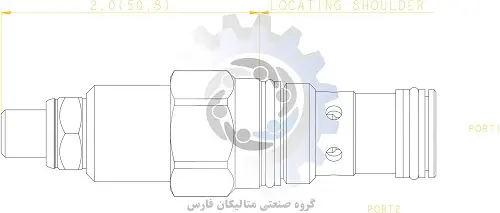

1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل NFCC LCN براساس کد فنی حفره  T13A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر)       30 – 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل NFCC LCN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل NFCC LCN سایز M20 می باشد

1. این شیر کارتریج مدل NFCC LCN ظرفیت 19 گالن بر دقیقه می باشد

4. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.

5 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک  7/8 اینچ می باشد.

6 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 32/5 اینچ می باشد.

7 . سایز مهره شش گوش نصب شده بروی این شیر 16/9 اینچ می باشد.

8 . گشتاور مهره بروی هد شیر برابر با 80 - 90  پوند بر اینچ می باشد.

9 . وزن کلی شیر کارتریج سان مدل  برابر با 0.32 پوند می باشد.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل NFCC LCN

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 1  این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

10 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل NFCC LCN با کدفنی بونا: 990010007 قابل عرضه است

11. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990010002 قابل تامین است

12 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل NFCC LCN باکدفنی 990010006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst               یا             35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با  µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
