کارتریجهای کمککننده سان مدل DKDSXHV
در دسترس بودن: موجود
توضیحات کوتاه: ویژگی های فنی کارتریجهای کمککننده سان مدل DKDSXHV این یک عنصر سوئیچینگ معمولا بسته و متعادل است. فشار پیلوت در پورت 3 شیر را به حالت باز تغییر می دهد. ساختار متوازن منحصر به فرد سوئیچینگ قابل پیش بینی با 5000 psi (350 بار) در هر دو درگاه 1 و 2، با تخلیه خارجی باز و حداقل فشار پایلوت 400 psi (30 بار) را فراهم می کند. این شیرهای کاهش فشار از نظر هیدرولیکی بین پورت 1 و پورت 2 متعادل می شوند. پورت 1 و پورت 2 به طور کامل از پورت 3 و پورت 4 کیت شده اند. پورت های 3 و 4 به ص...
ویژگی های فنی کارتریجهای کمککننده سان مدل DKDSXHV
این یک عنصر سوئیچینگ معمولا بسته و متعادل است. فشار پیلوت در پورت 3 شیر را به حالت باز تغییر می دهد.
ساختار متوازن منحصر به فرد سوئیچینگ قابل پیش بینی با 5000 psi (350 بار) در هر دو درگاه 1 و 2، با تخلیه خارجی باز و حداقل فشار پایلوت 400 psi (30 بار) را فراهم می کند.
این شیرهای کاهش فشار از نظر هیدرولیکی بین پورت 1 و پورت 2 متعادل می شوند.
پورت 1 و پورت 2 به طور کامل از پورت 3 و پورت 4 کیت شده اند. پورت های 3 و 4 به صورت مثبت کیت شده اند.
هر گونه فشار معکوس در درگاه تخلیه مستقیماً به فشار پایلوت مورد نیاز برای عملکرد قابل اعتماد اضافه می کند.
نرخ نشتی بین پورت 1 و پورت 2 بسیار کم است، معمولاً کمتر از 10 قطره در دقیقه. در 5000 psi (0.7 سی سی در دقیقه در 350 بار).
هنگامی که فشار پایلوت به زیر 145 psi (10 بار) برسد، شیر دوباره کار میکند.
کارتریج های پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.
تمام پورت ها 5000 psi (350 بار) را می پذیرند.
دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

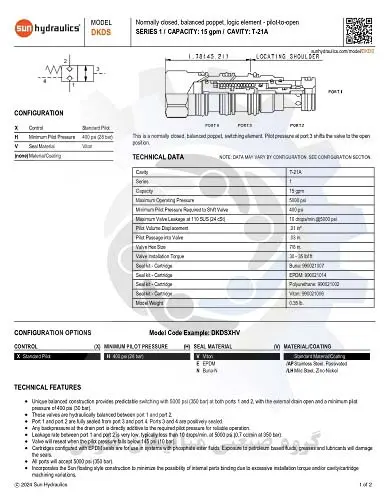

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل DKDSXHV

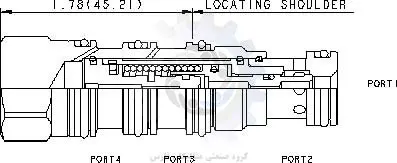

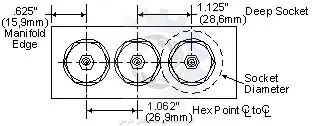

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل DKDSXHV براساس کد فنی حفره T-21A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدلDKDSXHV سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل DKDSXHV سایز M20 می باشد
این شیر کارتریج مدل DKDSXHV ظرفیت 15 گالن بر دقیقه می باشد
6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.
10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
14 . وزن کلی شیر کارتریج سان مدل DKDSXHV برابر با 0.35 پوند می باشد
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل DKDSXHV با کدفنی بونا: 990021007 قابل عرضه است
16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990021002 قابل تامین است
17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل DKDSXHV باکدفنی 990021006 قابل ارائه است.
وزن : 161 کیلوگرم
