شیر هیدرولیک Moog D792-4034 S40JOQS6VSX2-B
در دسترس بودن: موجود
توضیحات کوتاه: شیر سروو هیدرولیک موگ Moog D792-4034 S40JOQS6VSX2-B سروو ولوها برند موگ با قطعات الکترونیکی یکپارچه سری D791 و D792 شیرهای سرو moog سه مرحلهای سری D791 و D792 شیرهای سرو کنترل جریان برند moog سری D791 و D792، شیرهای دریچه گاز برای کاربردهای سه راهه و ترجیحاً چهار راهه هستند. این شیرهای سرو موگ سه مرحلهای به طور خاص برای کاربردهای دشواری که در آنها نرخ جریان بالا و در عین حال الزامات عملکرد دینامیکی شدید باید برآورده شود، توسعه یافتهاند. طراحی این شیرهای پروپرشنال...

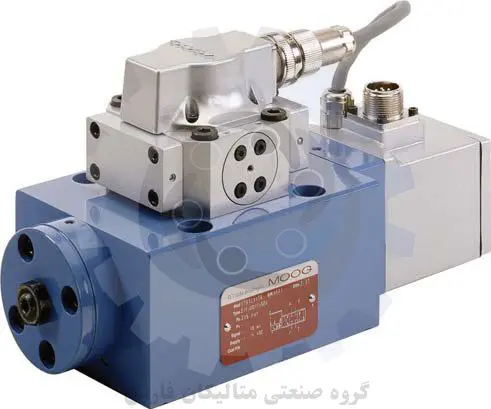

شیر سروو هیدرولیک موگ Moog D792-4034 S40JOQS6VSX2-B
سروو ولوها برند موگ با قطعات الکترونیکی یکپارچه سری D791 و D792
شیرهای سرو moog سه مرحلهای سری D791 و D792
شیرهای سرو کنترل جریان برند moog سری D791 و D792، شیرهای دریچه گاز برای کاربردهای سه راهه و ترجیحاً چهار راهه هستند. این شیرهای سرو موگ سه مرحلهای به طور خاص برای کاربردهای دشواری که در آنها نرخ جریان بالا و در عین حال الزامات عملکرد دینامیکی شدید باید برآورده شود، توسعه یافتهاند. طراحی این شیرهای پروپرشنال moog موگ بر اساس سری شناخته شده D079 است. قطعات الکترونیکی یکپارچه با طراحی جدیدی با استفاده از فناوری SMD جایگزین شده است. این شیرهای هیدرولیک موگ با شیرهای پایلوت سری D761 یا D765 ارائه میشوند و نسخههای پاسخ استاندارد یا پاسخ بالا نیز به صورت اختیاری موجود است. سری D791 میتواند جریان نامی تا 250 ولت در دقیقه را ارائه دهد، سری D792 با جریان نامی تا 1000 لیتر در دقیقه موجود است.
این شیرهای سروو موگ Moog برای سیستمهای کنترل فشار یا نیرو، موقعیت و سرعت با الزامات پاسخ دینامیکی بالا مناسب هستند. اصل کار

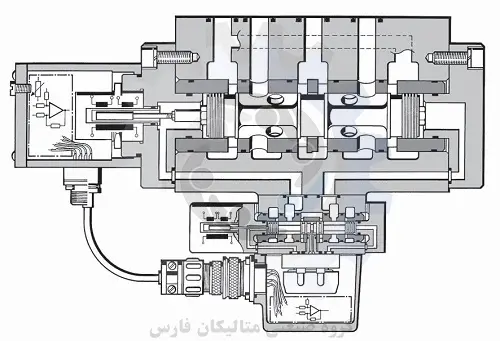

یک سیگنال فرمان الکتریکی (نقطه تنظیم، سیگنال ورودی) به تقویتکننده کنترل یکپارچه اعمال میشود که جریانی را از طریق سیمپیچهای شیر پیلوت عبور میدهد. شیر پیلوت در پورتهای کنترل خود فشار دیفرانسیلی ایجاد میکند. این اختلاف فشار منجر به جریان پیلوت میشود که باعث جابجایی قرقره اصلی میشود.
مبدل موقعیت که از طریق یک نوسانساز تحریک میشود، موقعیت قرقره اصلی (مقدار واقعی، ولتاژ موقعیت) را اندازهگیری میکند.
سپس این سیگنال دمدوله شده و به تقویتکننده کنترل بازگردانده میشود و در آنجا با سیگنال فرمان مقایسه میشود. تقویتکننده کنترل، شیر پیلوت را تا زمانی که خطای بین سیگنال فرمان و سیگنال بازخورد صفر شود، هدایت میکند. بنابراین، موقعیت قرقره اصلی متناسب با سیگنال فرمان الکتریکی است.
ویژگیهای عملیاتی این شیر سروو هیدرولیک موگ Moog D792-4034 S40JOQS6VSX2-B
بازخورد موقعیت الکتریکی با مبدل موقعیت ایزوله فشار (LVDT)، بدون سایش
قطعات الکترونیکی SMD یکپارچه با محافظت در برابر قطبش کاذب
اتصالات تغذیه و برگشت پایلوت خارجی اختیاری از طریق پورت پنجم و ششم در بدنه شیر
آستانه و هیسترزیس پایین، پایداری عالی در برابر تهی بودن
تنظیم شده در کارخانه
جریان واقعی به سیگنال فرمان الکتریکی و افت فشار شیر بستگی دارد و میتوان آن را با استفاده از تابع جذر برای یک روزنه با لبه تیز محاسبه کرد.
مقدار جریان محاسبه شده به این روش نباید از سرعت جریان متوسط 30 متر بر ثانیه در Ap تجاوز کند، [بار] = پورتهای فشار نامی شیر P، A، B و T.
اگر دبیهای زیاد با افت فشارهای بالای شیر هیدرولیک Moog D792-4034 S40JOQS6VSX2-B مورد نیاز باشد، باید یک فشار پایلوت بالاتر مناسب برای غلبه بر نیروهای جریان انتخاب شود. مقدار تقریبی را میتوان به صورت زیر محاسبه کرد:
فشار پایلوت p. باید حداقل 15 بار بالاتر از فشار برگشت مرحله پایلوت باشد.
اطلاعات فنی عمومی شیر سروو برند موگ moog سری D791 و D792
حداکثر فشار عملیاتی شیر هیدرولیک موگ Moog D792-4034 S40JOQS6VSX2-B برابر با ۳۵۰ بار میباشد. این مقدار نشاندهندهی بیشینه فشاری است که سیستم میتواند بهطور ایمن و پایدار در آن شرایط عملکرد داشته باشد، بدون ایجاد آسیب به اجزای داخلی یا افت کارایی. رعایت این محدودیت فشار برای تضمین ایمنی، دوام مکانیکی و حفظ عملکرد بهینه در کاربردهای صنعتی ضروری است.
این تجهیز برای عملکرد پایدار و ایمن در شرایط محیطی با دمایی بین °C 20− تا °C 80+ طراحی و تست شده است. محدوده مذکور بیانگر بازه دمایی است که در آن اجزای مکانیکی و الکترونیکی دستگاه بدون افت عملکرد یا آسیب ساختاری قادر به فعالیت هستند. رعایت این محدوده دمایی برای حفظ دوام، جلوگیری از تغییر خواص مواد، و تضمین صحت عملکرد در کاربردهای صنعتی و محیطهای متغیر ضروری است. استفاده خارج از این بازه ممکن است منجر به کاهش عمر مفید، بروز خطاهای عملکردی یا آسیب به سیستم شود.
دادههای فنی شیر سروو هیدرولیک برند موگ moog سری D791 تایپ S
این شیر هیدرولیک موگ Moog D792-4034 S40JOQS6VSX2-B برای عملکرد در نرخهای جریان متغیر طراحی شده و قادر به پشتیبانی از دبیهای ۱۰۰، ۱۶۰ و ۲۵۰ لیتر بر دقیقه (L/min) میباشد. انتخاب نرخ جریان مناسب بسته به نوع کاربرد، فشار کاری، و مشخصات سیستم هیدرولیک صورت میگیرد. طراحی داخلی اجزا و مسیرهای عبور سیال به گونهای انجام شده که در هر یک از این نرخهای جریان، عملکرد پایدار، افت فشار کنترلشده، و راندمان مطلوب سیستم تضمین گردد.
________________________________________________
دادههای فنی شیر هیدرولیک برند موگ MOOG سری D792 تایپ S
این شیر هیدرولیک Moog D792-4034 S40JOQS6VSX2-B برای کار در محدودههای دبی بالا طراحی شده و قابلیت عبور سیال با نرخهای ۴۰۰، ۶۳۰، ۸۰۰ و ۱۰۰۰ لیتر بر دقیقه (L/min) را دارا میباشد. ظرفیت هیدرولیکی آن به گونهای انتخاب شده که در شرایط عملیاتی متنوع، از جمله کاربردهای صنعتی با نیاز به انتقال سریع سیال، عملکردی پایدار و قابل اعتماد ارائه دهد. طراحی مسیرهای عبور سیال، اجزای داخلی و ویژگیهای ساختاری دستگاه به نحوی است که در هر یک از این نرخها، افت فشار کنترلشده، خنککاری مؤثر و راندمان بالا تضمین گردد.
دادههای فنی شیر سروو هیدرولیک برند موگ moog سری D791 تایپ S
سیال هیدرولیک مورد استفاده در این سامانه از نوع روغن معدنی با کیفیت بالا بوده و مطابق با الزامات مندرج در استاندارد DIN 51524 انتخاب میگردد. این استاندارد شامل مشخصات فنی مربوط به خواص فیزیکی، شیمیایی و عملکردی سیالات هیدرولیکی از جمله پایداری حرارتی، مقاومت در برابر اکسیداسیون، و سازگاری با اجزای سیستم میباشد. در صورت نیاز به استفاده از سیالاتی با پایههای شیمیایی متفاوت (مانند سیالات سنتتیک، زیستتخریبپذیر یا مقاوم در برابر آتش)، امکان بررسی و تأمین آنها بر اساس درخواست مشتری و با رعایت الزامات فنی سیستم وجود دارد.
محدوده ویسکوزیته توصیهشده برای عملکرد بهینه سیستم این هیدرولیک کنترل ولو Moog D792-4034 S40JOQS6VSX2-B ، بین ۱۵ تا ۱۰۰ میلیمتر مربع بر ثانیه (mm²/s) در دمای کاری معمول میباشد. انتخاب سیال با ویسکوزیته مناسب نقش تعیینکنندهای در تضمین روانکاری مؤثر، کاهش سایش اجزای متحرک، و حفظ بازدهی سیستم هیدرولیک دارد. لازم به ذکر است که شرایط محیطی، نوع کاربرد، و طراحی اجزای سیستم میتواند در تعیین ویسکوزیته مطلوب مؤثر باشد؛ لذا در موارد خاص، بررسی دقیقتر و انتخاب سیال متناسب با شرایط عملیاتی توصیه میگردد.
محدوده ویسکوزیته توصیهشده برای عملکرد بهینه سیستم، بین ۱۵ تا ۱۰۰ میلیمتر مربع بر ثانیه (mm²/s) در دمای کاری معمول میباشد. انتخاب سیال با ویسکوزیته مناسب نقش تعیینکنندهای در تضمین روانکاری مؤثر، کاهش سایش اجزای متحرک، و حفظ بازدهی سیستم هیدرولیک دارد. لازم به ذکر است که شرایط محیطی، نوع کاربرد، و طراحی اجزای سیستم میتواند در تعیین ویسکوزیته مطلوب مؤثر باشد؛ لذا در موارد خاص، بررسی دقیقتر و انتخاب سیال متناسب با شرایط عملیاتی توصیه میگردد.
طراحی و ابعاد نصب این ولو هیدرولیک Moog D792-4034 S40JOQS6VSX2-B مطابق با استاندارد بینالمللی ISO 10372-06-05-0-92 انجام شده است. این استاندارد مشخصات دقیق مربوط به ابعاد، موقعیت سوراخها، و نحوه اتصال مکانیکی اجزا را تعیین مینماید و تضمینکننده سازگاری کامل با تجهیزات و زیرساختهای صنعتی مبتنی بر این الگو میباشد. رعایت این استاندارد موجب سهولت در فرآیند نصب، افزایش قابلیت تعویضپذیری، و کاهش زمان توقف سیستم در هنگام تعمیر یا جایگزینی قطعات خواهد شد.
_____________________________________________________
دادههای فنی شیر هیدرولیک برند موگ MOOG سری D792 تایپ S
پیکربندی مکانیکی این ولو هیدرولیک Moog D792-4034 S40JOQS6VSX2-B بر اساس استاندارد اختصاصی شرکت Moog طراحی شده است که شامل مشخصات دقیق مربوط به ابعاد پایه، موقعیت سوراخهای نصب، و نحوه اتصال به سایر اجزای سیستم میباشد. این الگو با هدف اطمینان از سازگاری کامل با محصولات همخانواده و تسهیل در فرآیند نصب و تعویض قطعات توسعه یافته است. رعایت این استاندارد موجب افزایش قابلیت تطبیق با زیرساختهای موجود و کاهش زمان توقف در عملیات نگهداری و تعمیرات خواهد شد.
وزن شیر هیدرولیک برند MOOG سری D791 تایپ S: 13 Kg
__________________________________
وزن شیر هیدرولیک موگ MOOG سری D792: 17 Kg
