چک ولو هیدرولیکی سان مدل CSAX XXN

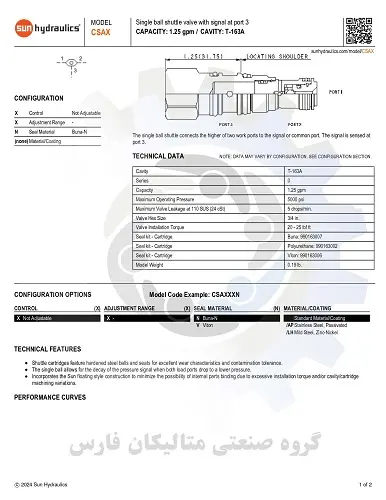

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CSAX XXN

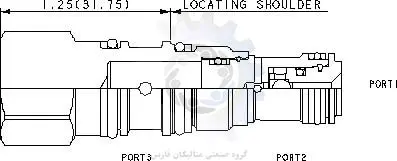

1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CSAX XXN براساس کد فنی حفره T-163A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 20 - 25 lbf ft  پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CSAX XXN سایز 3/4 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CSAX XXN سایز M16 می باشد

1. این شیر کارتریج مدل CSAX XXN ظرفیت 1.25 گالن بر دقیقه می باشد

6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5  قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک  3/4  اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل CSAX XXN  برابر با 0.19 پوند می باشد.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری صفر  این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CSAX XXN با کدفنی بونا: 990163007 قابل عرضه است

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990163002 قابل تامین است

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CSAX XXN باکدفنی 990163006 قابل ارائه است

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 87.4 کیلوگرم
