شیر سروو هیدرولیک موگ MOOG D663Z4307K P02JONF6VSX2-A
در دسترس بودن: موجود
توضیحات کوتاه: شیر سروو هیدرولیک موگ MOOG D663Z4307K P02JONF6VSX2-A شیر سروو ولو D661-G سری A با بوش و قطعات الکترونیکی 24 ولتی یکپارچه ISO 4401 سایز 05 ویژگیها و مزایای شیر سروو هیدرولیک موگ MOOG D663Z4307K P02JONF6VSX2-A عناصر طراحی انعطافپذیر، شیر هیدرولیک موگ را برای کاربرد شما بهینه میکنند شیرهای کنترل تناسبی سری D661-G....A یک طراحی دو مرحلهای هستند. حرکت قرقرهای مرحله اصلی توسط یک شیر پایلوت تک مرحلهای تولید میشود. شیرهای تناسبی دو مرحله&zw...
شیر سروو هیدرولیک موگ MOOG D663Z4307K P02JONF6VSX2-A
شیر سروو ولو D661-G سری A با بوش و قطعات الکترونیکی 24 ولتی یکپارچه ISO 4401 سایز 05
ویژگیها و مزایای شیر سروو هیدرولیک موگ MOOG D663Z4307K P02JONF6VSX2-A
عناصر طراحی انعطافپذیر، شیر هیدرولیک موگ را برای کاربرد شما بهینه میکنند
شیرهای کنترل تناسبی سری D661-G....A یک طراحی دو مرحلهای هستند. حرکت قرقرهای مرحله اصلی توسط یک شیر پایلوت تک مرحلهای تولید میشود. شیرهای تناسبی دو مرحلهای عمدتاً زمانی استفاده میشوند که آستانه پایین و پاسخ دینامیکی خوب با سیگنالهای کوچک مورد نیاز باشد. با ترکیب یک مرحله اول سریع، یک ناحیه محرک قرقره مناسب و قطعات الکترونیکی یکپارچه، میتوان شیر تناسبی بهینهای ارائه داد.
بالاترین قابلیت جریان برای کاربردهای سرعت بالا
شیرهای سری D661-G....A برند موگ moog بالاترین جریان را به ازای هر اندازه بدنه ارائه میدهند.
کاهش ناحیه محرک قرقره برای بهبود پاسخ دینامیکی شیرهای سری D661-G....A برند موگ با یک قرقره با قطر کاهش یافته برای دینامیک بالاتر شیر در دسترس هستند.
نسخههای ایمن در برابر خرابی برای موقعیت قرقره تعریفشده توسط کاربر در صورت قطع برق
نسخههای ایمن در برابر خرابی با کنترل مکانیکی و الکتریکی، موقعیت قرقره ایمن تعریفشده را توسط یک فنر و/یا یک شیر پاپت، و/یا با قطع منبع تغذیه هیدرولیک خارجی فراهم میکنند.
دینامیک بهبود یافته مرحله پایلوت ServoJet برای طراحی شیر هیدرولیک MOOG D663Z4307K P02JONF6VSX2-A با دینامیک بالا
فرکانس طبیعی بالای مرحله پایلوت Servolet (500 هرتز) امکان دینامیک کلی بالاتر شیر را فراهم میکند.
قابلیتهای شکلدهی جریان این ولو هیدرولیک MOOG D663Z4307K P02JONF6VSX2-A
پیکربندیهای ویژه، مانند جریانهای سهموی و بهره دوگانه، میتوانند برای مشتریانی که به این قابلیت نیاز دارند، تولید شوند. برای اطلاع از موجودی با کارخانه تماس بگیرید.
پاسخ فرکانسی بهبود یافته برای عملکرد برتر سیستم کنترل
پاسخ فرکانسی بهبود یافته شیر مرحله پایلوت Servolet امکان افزایش بهره حلقه موقعیت قرقره را فراهم میکند. بهره I بالا، پاسخ استاتیک و دینامیکی عالی را فراهم میکند که در عملکرد برتر سیستم کنترل، بازیابی میشود.
بازیابی فشار بالای مرحله پایلوت ServoJet:registered: برای عملکرد قابل اعتماد
بازیابی فشار بالای مرحله پایلوت ServoJet:registered: (بیش از 80٪ OP در 100٪ سیگنال فرمان) نیروهای محرکه قرقره بالاتری را فراهم میکند و تکرارپذیری موقعیت قرقره را افزایش میدهد.
مقاومت بهبود یافته در برابر آلودگی، زمان از کار افتادگی را کاهش میدهد. شیرهای مرحله پایلوت ServoJet:registered: دارای لقیهای داخلی بزرگتری هستند که آن را در برابر آلودگی مقاومتر میکند. فیلتر مرحله پایلوت به دلیل افزایش اندازه فیلتر (ریزش اسمی 200 میکرومتر) تقریباً عمر نامحدودی دارد.
عملکرد سروو ولوهای کنترل جریان سری D661-G...A برند moog ، شیرهای گاز برای کاربردهای دو، سه و چهار طرفه هستند. این شیرهای هیدرولیک کنترل ولو MOOG برای سیستمهای کنترل موقعیت، سرعت، فشار یا نیرو الکتروهیدرولیکی، از جمله سیستمهایی با نیازهای پاسخگویی دینامیکی بالا، مناسب هستند.

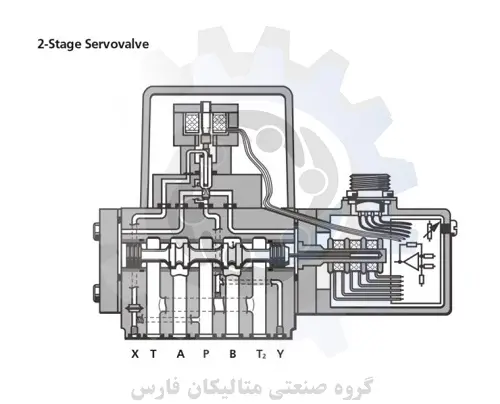

اسپول مرحله اصلی توسط یک مرحله پایلوت لوله جت در یک حلقه بسته الکتریکی هدایت میشود.
قطعات الکترونیکی یکپارچه شیر، یک پیشرفت جدید با فناوری SMD است و به منبع تغذیه 24 ولت DC نیاز دارد.
اصول عملکرد مرحله پایلوت ServoJet این شیر سروو هیدرولیک موگ MOOG D663Z4307K P02JONF6VSX2-A
مرحله پایلوت ServoJet:registered: عمدتاً از موتور گشتاوری، لوله جت و گیرنده تشکیل شده است. جریانی از طریق سیمپیچ، لوله جت را از حالت خنثی خارج میکند. این جابجایی همراه با شکل خاص نازل، یک جت سیال متمرکز را بیشتر به یک دهانه گیرنده نسبت به دهانه دیگر هدایت میکند. جت اکنون اختلاف فشاری در پورتهای کنترل ایجاد میکند. این اختلاف فشار منجر به یک جریان پایلوت میشود که به نوبه خود باعث جابجایی قرقره میشود. تخلیه مرحله پایلوت از طریق ناحیه حلقوی اطراف نازل به مخزن انجام میشود.
یک سیگنال فرمان الکتریکی (نقطه تنظیم نرخ جریان) به تقویتکننده کنترل یکپارچه که طبقه پایلوت را هدایت میکند، اعمال میشود. بنابراین، سیستم سروولت منحرفشده، اختلاف فشاری در نواحی محرک اسپول ایجاد میکند و حرکت آن را تحت تأثیر قرار میدهد. مبدل موقعیت، که توسط یک نوسانساز تغذیه میشود، موقعیت اسپول (مقدار واقعی، ولتاژ موقعیت) را اندازهگیری میکند. این مقدار واقعی توسط یک دمدولاتور یکسو شده و به تقویتکننده کنترل بازگردانده میشود و در آنجا با سیگنال فرمان مقایسه میشود. تقویتکننده کنترل، موتور گشتاور را تا زمانی که ولتاژ فرمان و ولتاژ بازخورد برابر شوند، هدایت میکند. بنابراین، موقعیت اسپول متناسب با سیگنال فرمان الکتریکی است.
مشخصات عملکرد برای مدلهای استاندارد شیر سروو ولو D661-G سری A برند موگ moog
محدوده فشار کاری این تجهیز تا حداکثر ۳۵۰ بار تعریف شده است. این مقدار مطابق با استانداردهای صنعتی بوده و عملکرد ایمن و پایدار سیستم را در شرایط عملیاتی تضمین میکند.
این تجهیز قابلیت عملکرد پایدار در گستره دمایی ۲۰- تا ۶۰+ درجه سلسیوس را داراست، بدون افت کیفیت یا اختلال در فرآیند.
مقاومت در برابر لرزش:
این تجهیز برای عملکرد پایدار در شرایط ارتعاشی شدید طراحی شده و قادر است لرزشهایی با شدت ۳۰ گرم را در سه محور اصلی (X، Y، Z) تحمل کند. این ویژگی موجب افزایش قابلیت اطمینان در محیطهای صنعتی با ارتعاش بالا، نظیر ماشینآلات سنگین، تجهیزات متحرک یا سیستمهای نصبشده در نزدیکی منابع ارتعاشی میشود.
حداکثر دبی مجاز سیال برابر با ۲۵۰ لیتر بر دقیقه (L/min) میباشد. این ظرفیت جریان با هدف تأمین عملکرد پایدار در کاربردهای با حجم بالا طراحی شده و تضمینکننده پاسخگویی سریع سیستم در شرایط عملیاتی متغیر است. انتخاب نرخ جریان مناسب، نقش کلیدی در جلوگیری از افت فشار، حفظ دقت کنترل و افزایش راندمان کلی تجهیز ایفا میکند.
این تجهیز با سیالات هیدرولیکی مبتنی بر روغن معدنی، منطبق با استاندارد DIN 51524 در بخشهای ۱، ۲ و ۳ طراحی شده است. در صورت نیاز، قابلیت سازگاری با سایر انواع سیال نیز قابل بررسی و تأمین میباشد.
سیال مورد استفاده باید دارای ویسکوزیتهای در محدودهی ۱۵ تا ۱۰۰ میلیمتر مربع بر ثانیه (mm²/s) باشد. این بازه به گونهای تعیین شده که ضمن حفظ روانکاری مؤثر اجزای داخلی، از بروز افت فشار، کاویتاسیون و کاهش راندمان عملکردی جلوگیری شود. انتخاب سیال با ویسکوزیته مناسب نقش کلیدی در تضمین پایداری سیستم، کاهش سایش قطعات و افزایش طول عمر تجهیز دارد. همچنین توصیه میشود در شرایط کاری خاص (مانند دماهای بالا یا پایین، یا فشارهای متغیر)، ویسکوزیته سیال با مشاوره فنی و بر اساس مشخصات عملیاتی دقیق انتخاب گردد.
سیستم فیلتراسیون:
برای تضمین عملکرد بهینه و محافظت از اجزای حساس سیستم هیدرولیک، طراحی فیلتراسیون در دو مرحله انجام میگیرد:
- مرحله آزمایشی:
در این مرحله، استفاده از فیلتر فشار بالا بدون مسیر بایپس توصیه میشود. فیلتر باید مجهز به نشانگر آلودگی بوده و در مسیر اصلی جریان، ترجیحاً در موقعیتی نزدیک به ورودی شیر پروپرشنال moog موگ کنترل نصب گردد. این چینش امکان پایش مؤثر وضعیت سیال و جلوگیری از ورود ذرات آلاینده به بخشهای حساس را فراهم میسازد. - مرحله اصلی:
در مرحله بهرهبرداری نهایی، فیلتر فشار بالا مشابه مرحله آزمایشی مورد استفاده قرار میگیرد. در مواردی که سیستم با پمپ نوع VD با قابلیت تنظیم سریع تجهیز شده باشد، بهکارگیری یک فیلتر بایپس به منظور جلوگیری از افزایش فشار ناگهانی و تضمین جریان پیوسته توصیه میشود. این ترکیب موجب افزایش ایمنی عملکرد، کاهش استهلاک اجزا و بهبود طول عمر سیستم خواهد شد.
کلاس تمیزی سیال هیدرولیک:
کیفیت و درجه تمیزی سیال هیدرولیک نقش تعیینکنندهای در عملکرد دقیق و پایدار شیرهای کنترل ولو موگ دارد. وجود ذرات آلاینده میتواند منجر به اختلال در موقعیتگیری قرقره، کاهش دقت در تنظیم جریان، افزایش نرخ سایش در نواحی حساس مانند لبههای اندازهگیری، و بروز نشتی یا افت فشار در سیستم شود.
برای حفظ عملکرد مطلوب و جلوگیری از آسیبهای مکانیکی، رعایت سطح تمیزی مطابق با استاندارد ISO 4406 کمتر از 18/16/13 توصیه میگردد. این سطح از تمیزی، تضمینکننده عملکرد دقیق در شرایط کاری معمول بوده و از بروز خرابیهای زودهنگام در اجزای حساس جلوگیری میکند.
وزن شیر سروو ولو برند موگ D661-G سری A: 11 Kg
آببندی با استفاده از مواد اولیهای نظیر NBR و FPM انجام میشود؛ همچنین امکان استفاده از ترکیبات جایگزین مطابق با مشخصات فنی مورد نظر مشتری فراهم است.
