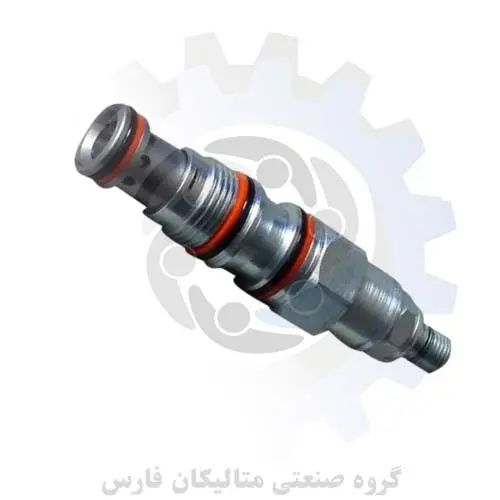

ولو هیدرولیکی سان مدل RVCA-LAN

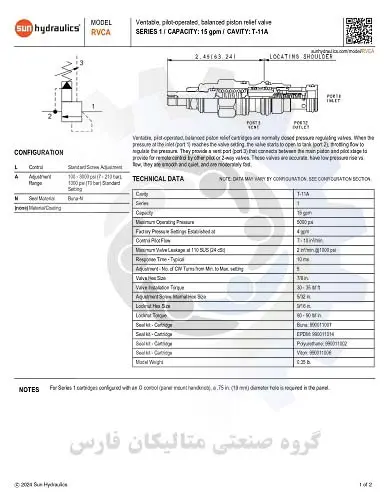

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RVCA-LAN

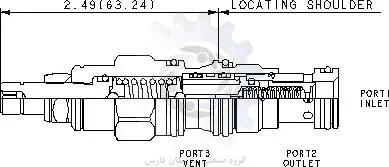

1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RVCA-LAN براساس کد فنی حفره T-11A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل RVCA-LAN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل RVCA-LAN سایز M20 می باشد

1. این شیر کارتریج مدل RVCA-LAN ظرفیت 15 گالن بر دقیقه می باشد

5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.

7. تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 2 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک  7/8  اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32  اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16  اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90  پوند بر اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل  برابر با 0.35  پوند می باشد.

1. اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.




توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst               یا             35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با  µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
