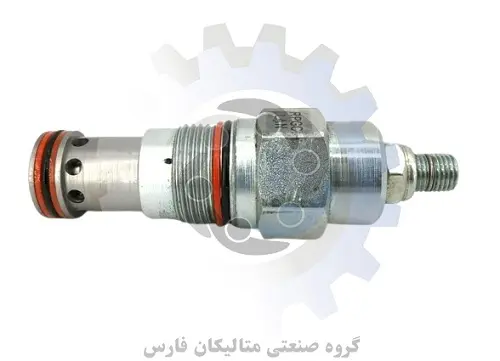

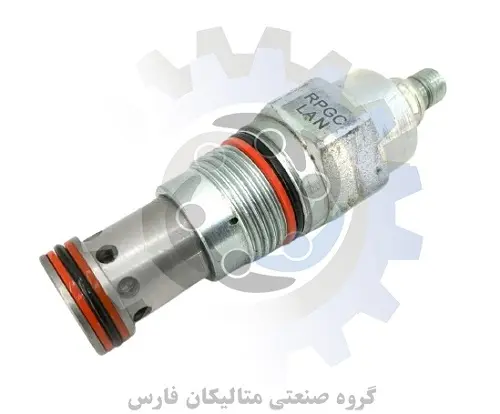

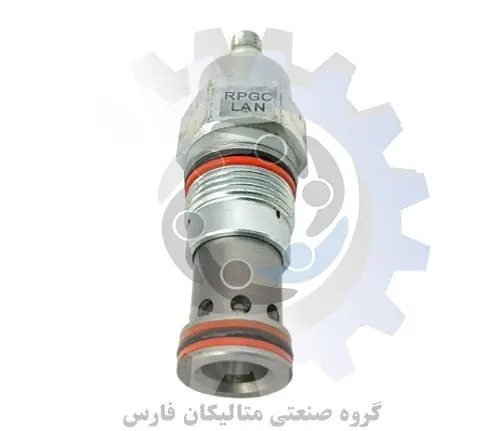

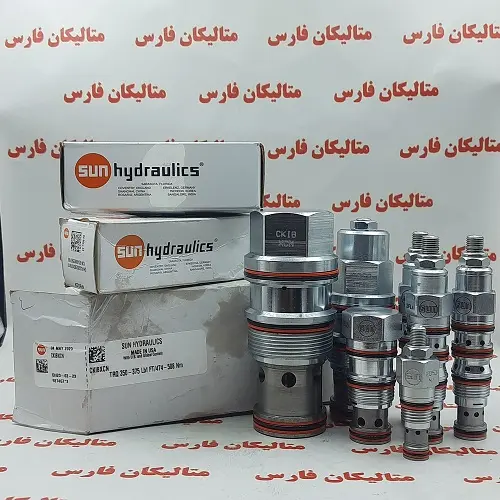

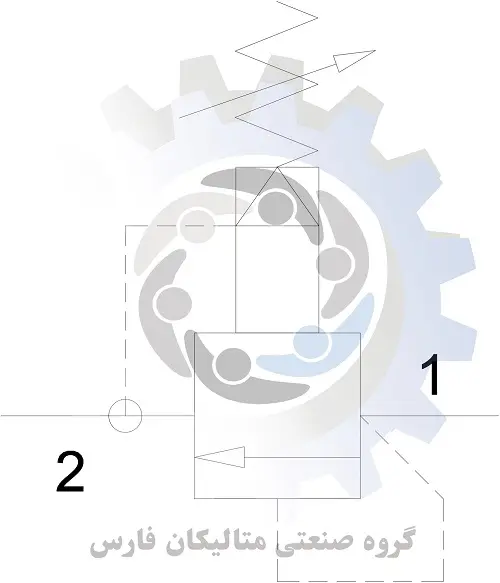

کارتریج های پیلوتی و پیستون sun hydraulic مدل RPGC LAN متعادل معمولاً شیر های تنظیم فشار بسته هستند. هنگامی که فشار در ورودی (درگاه 1) به تنظیم شیر می رسد، شیر شروع به باز شدن به مخزن (درگاه 2) می کند و جریان را برای تنظیم فشار کاهش می دهد. فشارشکن sun hydraulic دقیق هستند، در مقابل دبی افزایش فشار کم دارند، صاف و بی صدا هستند و نسبتاً سریع هستند.
• همه شیر کارتریج ولو برند sun hydraulicامداد 2 پورت (به جز نقش برجسته های پیلوت) از نظر فیزیکی و عملکردی قابل تعویض هستند (مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).
• حداکثر فشار را در پورت 2 می پذیرد. مناسب برای استفاده در مدارهای امداد پورت متقاطع. اگر در مدارهای تخلیه کننده فشار پورت متقاطع استفاده می شود، نشت قرقره را در نظر بگیرید.
• دهانه مرحله اصلی توسط یک صفحه استیل ضد زنگ 150 میکرون محافظت می شود.
• برای استفاده در برنامه های نگهداری بار به دلیل نشت قرقره مناسب نیست.
• فشار برگشتی روی درگاه مخزن (درگاه 2) مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند.
• کارتریج های پیکربندی شده sun hydraulic با سیل کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات می باشد. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به سیل کیت آسیب می رساند.
• کنترل های W و Y (در صورت وجود) را می توان با یا بدون تنظیم خاص مشخص کرد. هنگامی که هیچ تنظیم خاصی مشخص نشده است، شیر کارتریج هیدرولیک sun در تمام محدوده خود با استفاده از کنترل W یا Y قابل تنظیم است. هنگامی که یک تنظیم خاص مشخص می شود، این تنظیم حداکثر تنظیم شیر را نشان می دهد.
• شیرهای کاهش فشار sun hydraulicمقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل مشخص می شوند.
• دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RPGC LAN

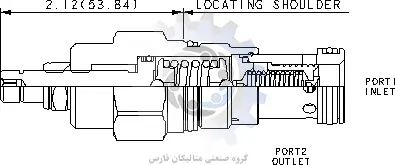

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RPGC LAN براساس کد فنی حفره T-3A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 45 – 50 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل RPGC LAN سایز 1 1/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل RPGC LAN سایز 1"-14 UNS می باشد
- این شیر کارتریج مدل RPGC LAN ظرفیت 50 گالن بر دقیقه می باشد
4. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
5. تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.
6. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 3 قطره در دقیقه نرمال خواهد بود.
7 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/8 اینچ می باشد.
8 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
9 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.
10 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
11 . وزن کلی شیر کارتریج سان مدل برابر با 0.57 پوند می باشد.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RPGC LAN
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 2 این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
12 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RPGC LAN با کدفنی بونا: 990203007 قابل عرضه است
13. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990003002 قابل تامین است
14 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RPGC LAN باکدفنی 990203006 قابل ارائه است.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
