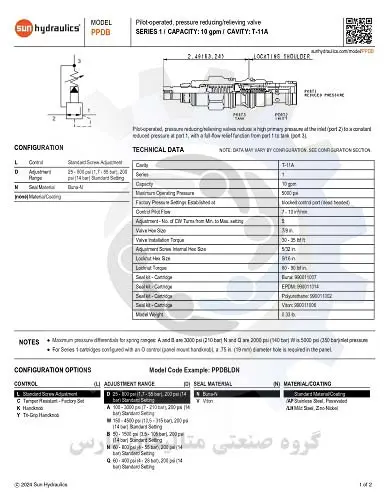

فشارشکن sun hydraulic مدل PPDB-LDN

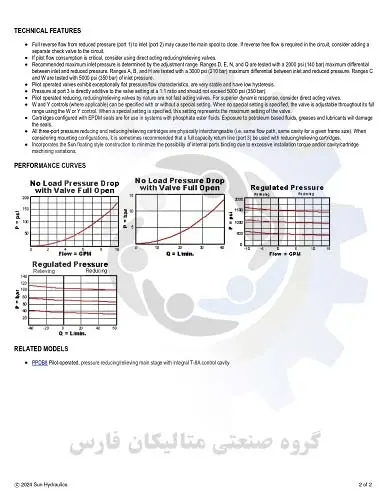

ویژگی های فنی فشارشکن sun hydraulic مدل PPDB-LDN

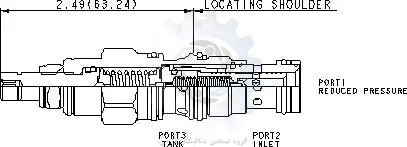

شیرهای کاهنده/تخلیه کننده فشار که به صورت پایلوت کار می کنند، فشار اولیه بالا را در ورودی (درگاه 2) به یک فشار کاهش یافته ثابت در درگاه 1، با عملکرد تخلیه کامل جریان از پورت 1 تا مخزن (درگاه 3) کاهش می دهند.

جریان معکوس کامل از کاهش فشار (درگاه 1) به ورودی (درگاه 2) ممکن است باعث بسته شدن قرقره اصلی شود. اگر جریان آزاد معکوس در مدار مورد نیاز است، در نظر بگیرید که یک شیر چک جداگانه به مدار اضافه کنید.

اگر مصرف جریان پایلوت حیاتی است، استفاده از شیرهای کاهش/تخلیه کننده مستقیم را در نظر بگیرید.

حداکثر فشار ورودی توصیه شده توسط محدوده تنظیم تعیین می شود. محدوده های D، E، N و Q با حداکثر اختلاف psi 2000 (140 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های A، B، و H با حداکثر اختلاف psi 3000 (210 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های C و W با فشار ورودی 5000 psi (350 بار) آزمایش می شوند.

شیر های آزمایشی دارای ویژگی‌های فشار/جریان فوق‌العاده صاف هستند، بسیار پایدار هستند و پسماند پایینی دارند.

فشار در پورت 3 مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند و نباید از 5000 psi (350 بار) تجاوز کند.

شیرهای کاهنده، کاهنده/تخلیه کننده که توسط پایلوت کار می کنند طبیعتاً شیرهای سریع الاثر نیستند.  کانتربالانس sun hydraulicبرای پاسخ دینامیکی برتر، شیرهای عمل مستقیم را در نظر بگیرید.

کنترل‌های W و Y (در صورت وجود) را می‌توان با یا بدون تنظیم خاص مشخص کرد. هنگامی که لاجیک کانتربالانس سان هیچ تنظیم خاصی مشخص نشده است، شیر در تمام محدوده خود با استفاده از کنترل W یا Y قابل تنظیم است. هنگامی که یک تنظیم خاص مشخص می شود، این تنظیم حداکثر تنظیم شیر را نشان می دهد.

شیر هیدرولیک کارتریج SUN با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به کیت آسیب می رساند.

تمام کارتریج‌های کاهش‌دهنده و کاهش‌دهنده/تخلیه کننده فشار سه پورت از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). هنگام در نظر گرفتن پیکربندی های نصب، گاهی اوقات توصیه می شود که از یک خط بازگشت با ظرفیت کامل (درگاه 3) با کارتریج های کاهنده/تخلیه کننده استفاده شود.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
