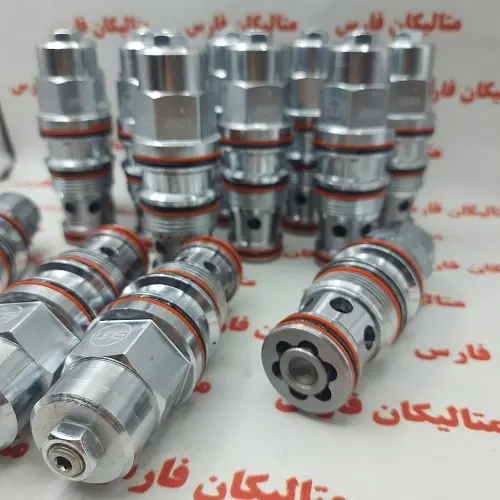

لاجیک کانتربالانس ولو sun hydraulic مدل CAIL LGN

در دسترس بودن: موجود

توضیحات کوتاه: ویژگی های فنی لاجیک کانتربالانس ولو sun hydraulic مدل CAIL LGN شیر کانتربالانس با تهویه هوا با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر کانتربالانس هیدرولیکی با نرخ تعیین شده توسط نسبت پیلوت. فشار برگشتی در پورت 2 بر تنظیم سوپاپ تأثیر نمی گذارد زیرا محفظه فنر از نظر...

استعلام قیمت و مشاوره

ویژگی های فنی لاجیک کانتربالانس ولو sun hydraulic مدل CAIL LGN

شیر کانتربالانس با تهویه هوا با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر کانتربالانس هیدرولیکی با نرخ تعیین شده توسط نسبت پیلوت. فشار برگشتی در پورت 2 بر تنظیم سوپاپ تأثیر نمی گذارد زیرا محفظه فنر از نظر جوی مرجع است.

از نام های دیگر این شیرهای کاهش فشار SUN hydraulic می توان به شیر لاجیک و شیر مرکزی اشاره کرد.

شیرهای ضد تعادل باید حداقل 1.3 برابر حداکثر فشار ناشی از بار تنظیم شوند.

تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم و بار را آزاد کنید.

تنظیم کامل در جهت عقربه های ساعت 200 psi (14 بار) است.

تقریباً 1 قطره (0.07 سی سی) سیال از ناحیه پیلوت به محفظه فنر تهویه شده در هر 4000 سیکل عبور می کند.

هنگامی که شیر استاندارد تنظیم شده باشد، ولو هیدرولیکی سان قرارگیری مجدد از 85٪ فشار تنظیم شده بیشتر می شود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایین‌تر نشستن شود.

لاجیک کانتربالانس ولو SUN را می توان مستقیماً در یک حفره ماشین کاری شده در محفظه محرک برای محافظت بیشتر و سفتی بهبود یافته در مدار نصب کرد.

شیر کنترل فشار Sun hydraulic مدل CAIL LGN بین تمام پورت ها آب بندی مثبت دارد.

در شیرهای هواکش، نسبت پایلوت کمتری ممکن است برای دستیابی به پایداری ماشین در مقایسه با شیرهای بدون تهویه مورد نیاز باشد.

شیرهای سه درگاهی از نظر جوی مرجع هستند و برای مدارهای موجود با استفاده از شیرهای بدون تهویه، حل‌کننده مشکل هستند. با گذشت زمان، شیر های دارای تهویه ممکن است به بیرون نشت کنند یا اجازه دهند رطوبت به محفظه فنر وارد شود. شیر کانتربالانس چهار پورت برای کاربردهای جدید توصیه می شود.

همه کارتریج‌های 3 پورت تعادل، کنترل بار، و کارتریج‌های چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

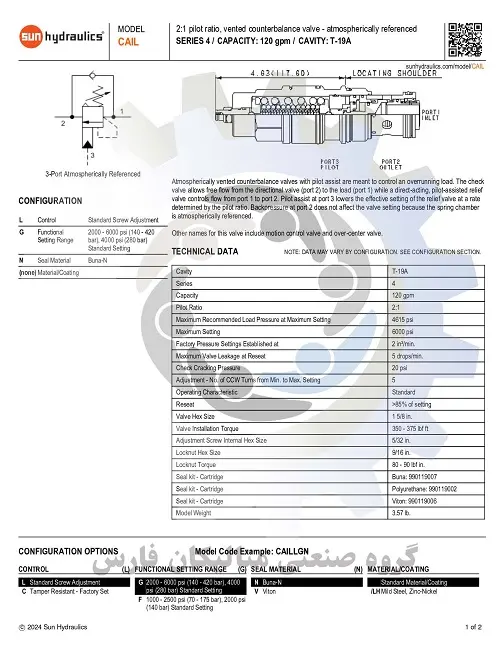

مشخصات تکنیکی لاجیک کانتربالانس ولو sun hydraulic مدل CAIL LGN

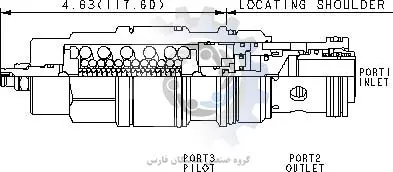

ابعاد حفره های طراحی و تولید شده بروی شیر کارتریج sun hydraulic مدل CAIL LGN براساس کد فنی حفره T-19A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 350 - 375 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CAIL LGN سایز 1 5/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CAIL LGN سایز M48 می باشد

این لاجیک کانتربالانس مدل CAIL LGN ظرفیت 120 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 2:1 می باشد.

5. حداکثر فشار بار توصیه شده برای کارتریج SUN hydraulicمدل CAIL LGN در حداکثر تنظیم برابر با 4615 psi می باشد.

6. همچنین حداکثر فشار تنظیم 6000 psi برای کارتریج ولو هیدرولیک sun hydraulicمدل CAIL LGN می باشد.

7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

9. فشار بررسی برای اطمینان از عدم وجود ترک در قطعه، 20 psi می باشد.

10 . سایز آچارخور اصلی شش گوش این شیر کارتریج هیدرولیک sun 1 5/8 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر سان هیدرولیک برابر با سایز 5/32 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی این شیر کانتربالانس هیدرولیکی سان برابر با 3.57 پوند می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CAIL LGN با کدفنی بونا: 990119007 قابل عرضه است

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990119002 قابل تامین است

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CAIL LGN باکدفنی 990119006 قابل ارائه است.

اطلاعات فنی نصب لاجیک کانتربالانس ولو sun hydraulic مدل CAIL LGN بر اساس استاندارد Standard S-171 معادل با سری چهار این شرکت می باشد.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

کانتربالانس
کانتر بالانس هیدرولیک
لاجیک کانتربالانس ولو
کانتربالانس هیدرولیکی
شیر کانتربالانس
شیر کانتربالانس هیدرولیکی
لاجیک کانتربالانس
شیر لاجیک

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
