ویژگی های فنی شیر کنترل فشار sun hydraulic مدل NFBC-LCN

شیر های سوزنی سوراخ های کاملاً قابل تنظیمی هستند که برای تنظیم جریان استفاده می شوند. آنها بی نهایت از بسته شدن کامل تا حداکثر قطر روزنه قابل تنظیم هستند. آنها فشار را جبران نمی کنند و ممکن است به عنوان کنترل کننده جریان یا به عنوان شیر های خاموش استفاده شوند.

همه کارتریج های کنترل جریان 2 پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از سطح نصب ممکن است متفاوت باشد.

از آنجایی که دریچه‌های سوزنی دستگاه‌هایی غیر جبران‌کننده هستند، اندازه روزنه ثابت، جریان را به نسبت ریشه دوم اختلاف فشار در پورت‌های 1 و 2 تنظیم می‌کند.

مکانیزم تنظیم متعادل شیر sun hydraulic امکان تنظیم آسان حتی در فشارهای بالا را فراهم می کند.

طراحی دهانه لبه تیز تغییرات جریان را به دلیل تغییرات ویسکوزیته به حداقل می رساند.

مسیر جریان از طریق این شیر دو جهته است. مسیر ترجیحی پورت 1 تا 2 است تا امکان تعویض با سایر کنترل‌های جریان را فراهم کند.

هنگامی که مکانیسم تنظیم به موقعیت خاموش می شود، نشتی وجود ندارد.

کارتریج sun hydraulic با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل NFBC-LCN

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل NFBC-LCN براساس کد فنی حفره T-162A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 20 - 25 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل NFBC-LCN سایز 3/4 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل NFBC-LCN سایز M16 می باشد

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 0 این شرکت می باشد.
این شیر کارتریج مدل NFBC-LCN ظرفیت 5 گالن بر دقیقه می باشد

5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 3/4 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این شیر 1/2 اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی شیر کارتریج سان برابر با 0.18 پوند می باشد.

اطلاعات فنی نصب کارتریج ولو بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 0 این شرکت می باشد.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 82.8 کیلوگرم

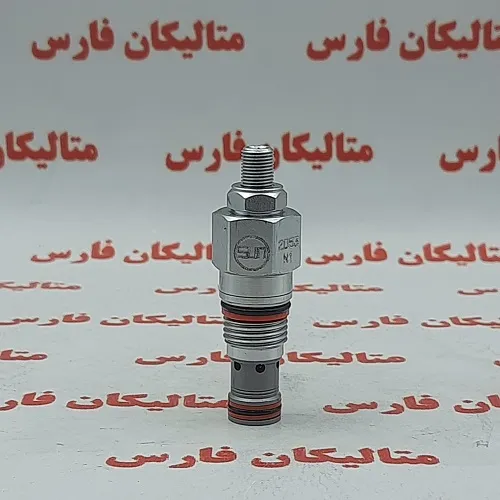

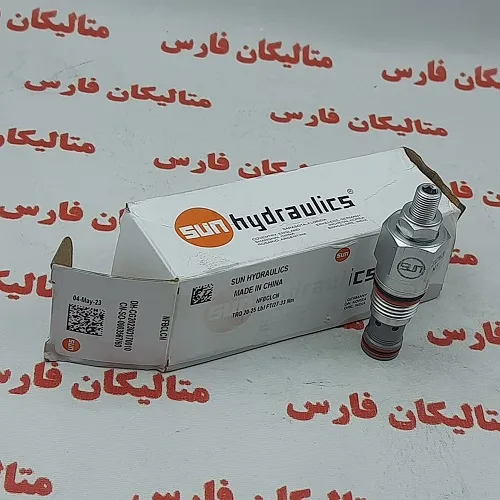

شیر کنترل فشار sun hydraulic مدل NFBC-LCN
