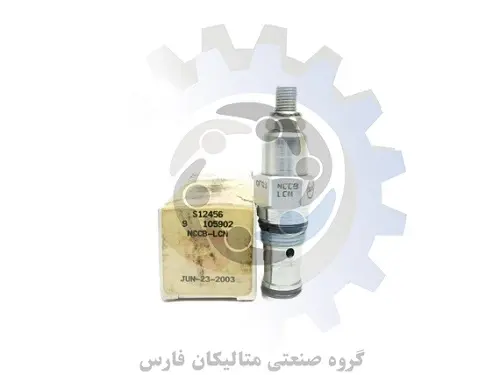

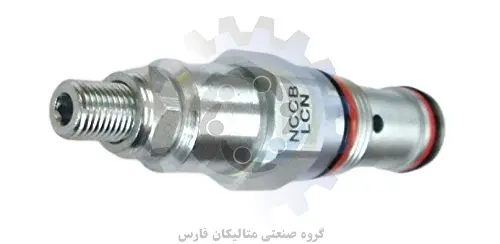

کارتریج هیدرولیک sun مدل NCCB LCN
در دسترس بودن: موجود
توضیحات کوتاه: شیرهای سوزنی با چک جریان معکوس، روزنههای کاملاً قابل تنظیمی هستند که برای تنظیم جریان استفاده میشوند. شیرهای کاهش فشار sun hydraulic بی نهایت از بسته شدن کامل تا حداکثر قطر روزنه قابل تنظیم هستند. یک سوپاپ با ظرفیت بالا یکپارچه جریان نامحدودی را از پورت 2 تا پورت 1 فراهم می کند. آنها فشار را جبران نمی کنند. • همه کارتریج های کنترل جریان 2 پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از...
شیرهای سوزنی با چک جریان معکوس، روزنههای کاملاً قابل تنظیمی هستند که برای تنظیم جریان استفاده میشوند. شیرهای کاهش فشار sun hydraulic بی نهایت از بسته شدن کامل تا حداکثر قطر روزنه قابل تنظیم هستند. یک سوپاپ با ظرفیت بالا یکپارچه جریان نامحدودی را از پورت 2 تا پورت 1 فراهم می کند. آنها فشار را جبران نمی کنند.
• همه کارتریج های کنترل جریان 2 پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از سطح نصب ممکن است متفاوت باشد.
• از آنجایی که سوپاپ های سوزنی دستگاه های غیر جبران کننده هستند، اندازه روزنه ثابت، جریان را از طریق شیر متناسب با ریشه دوم اختلاف فشار در درگاه های 1 و 2 تنظیم می کند.
• شیر کارتریج هیدرولیک sun مدل NCCB LCN طراحی دهانه لبه تیز تغییرات جریان را به دلیل تغییرات ویسکوزیته به حداقل می رساند.
• کارتریج های پیکربندی شده با سیل کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات می باشد. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به سیل کیت آسیب می رساند.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل NCCB LCN
- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل NCCB LCN براساس کد فنی حفره T13Aمی باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 – 35 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل NCCB LCN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل NCCB LCN سایز M20 می باشد
- این شیر کارتریج مدل NCCB LCN ظرفیت 19 گالن بر دقیقه می باشد
4. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
5. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.
6 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
7 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 32/5 اینچ می باشد.
8 . سایز مهره شش گوش نصب شده بروی این شیر 16/9 اینچ می باشد.
9 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
10 . وزن کلی شیر کارتریج سان مدل برابر با 0.32 پوند می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
11 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل NCCB LCN با کدفنی بونا: 990010007 قابل عرضه است
12. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990010002 قابل تامین است
13 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل NCCB LCN باکدفنی 990010006 قابل ارائه است.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل NCCB LCN

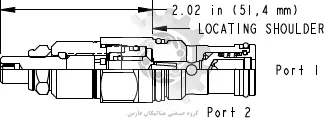

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 1 این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
11 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل NCCB LCN با کدفنی بونا: 990010007 قابل عرضه است
12. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990010002 قابل تامین است
13 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل NCCB LCN باکدفنی 990010006 قابل ارائه است.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
وزن : 147.2 کیلوگرم
