فیلتر رگولاتور فستو مدل LFR-1.4-DB-7-5M-MINI-H پارت نامبر (539690)

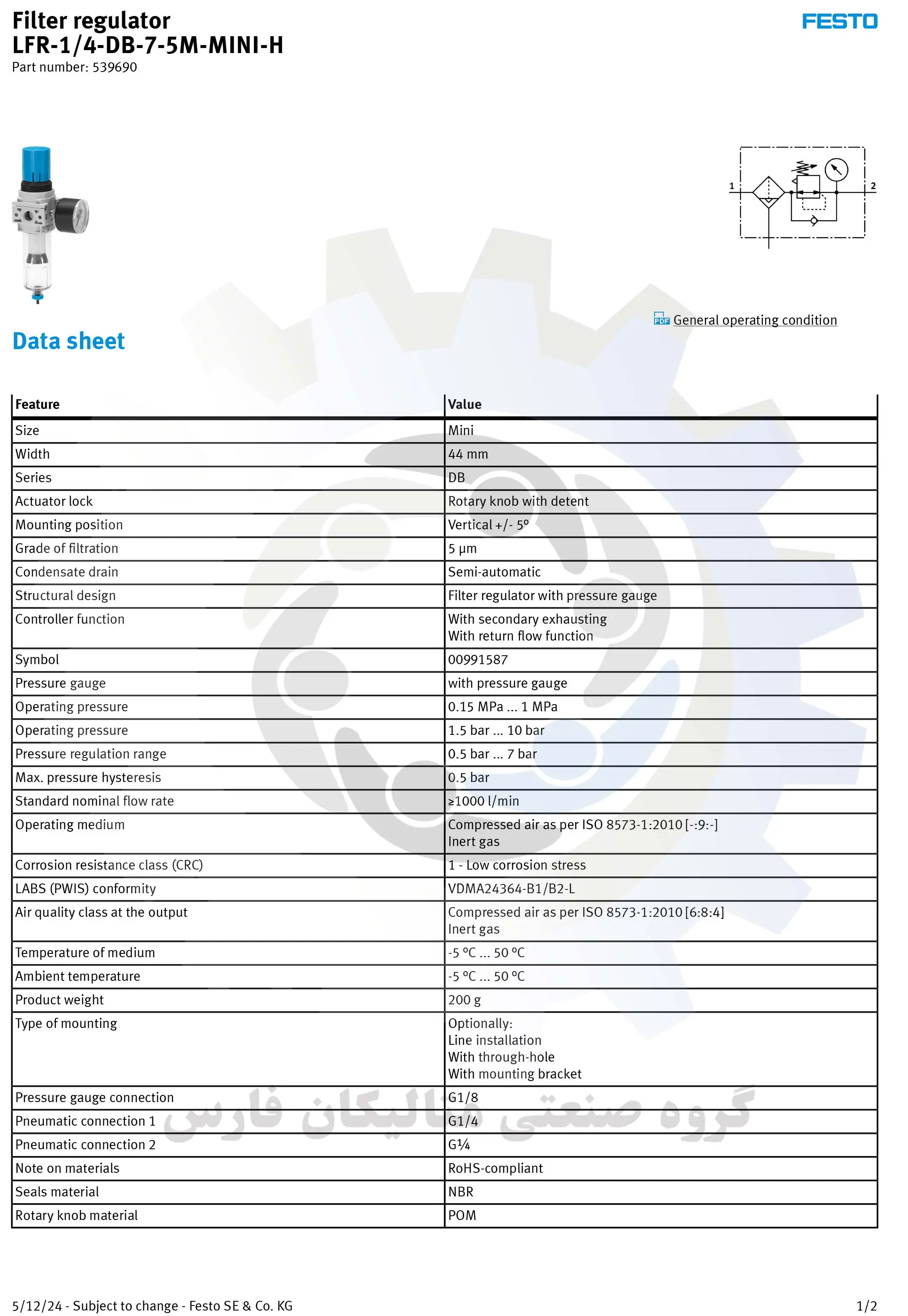

مشخصات فنی  فیلتر رگولاتور فستو مدل  LFR-1.4-DB-7-5M-MINI-H (539690)

سایز این نوع رگولاتور LFR-1.4-DB از نوع Mini می باشد

همچنین این نوع فیلتر رگولاتور از سری DB می باشد.

سیستم قفل کن عملگر این محصول از نوع دستگیره چرخشی با مهار می باشد.

نحوه قرارگیری فیلتر رگولاتور فستو مدل LFR-1.4-DB برابر با عمودی +/- 5 درجه می باشد.

دقت فیلتراسیون این نوع رگولاتور هوا فستو برابر با 5 میکرون می باشد

نحوه تخلیه مایعات جمع شده در کاسه رگولاتور فستو مدل LFR-1.4-DB به صورت نیمه خود کار می باشد.

طرح ساختاری این محصول پنوماتیک رگولاتور فیلتر با گیج فشار می باشد.
فشارعملیاتی این رگولاتور هوا فستو از 0.15 تا 1 مگاپاسکال و به واحدی دیگر نیز 1.5 تا 10 بار می باشد

این رگولاتور را میتوان در محدوده تنظیم فشار 0.5 تا 7 بار تنظیم نمود.

حداکثر هیسترزیس فشار این رگولاتور festo مدل LFR-1.4-DB-7-5M-MINI-H (539690) برابر با  0.5 بار می باشد

Pressure Hysteresis فشار هیسترزیس

تفاوت در سیگنال خروجی متناسب با یک نقطه از فشار داخل محدوده فشار عملیاتی (Pressure range) هنگامیکه در دمای اتاق، یک بار از حداقل فشار عملیاتی و یک بار از حداکثر فشار عملیاتی (داخل محدوده فشار عملیاتی) به این نقطه می رسیم.
نرخ جریان اسمی بر اساس استاندارد تعریف شده توسط شرکت فستو آلمان برای این رگولاتور ≥1000 لیتر بر دقیقه می باشد
دمای متوسط محیط برای این رگولاتور festo در رنج -5 تا 50 درجه سانتی گراد می باشد.

دمای محیط برای این رگولاتور festo در رنج -5 تا 50 می باشد.

وزن رگولاتور هوا فستو مدل LFR-1.4-DB-7-5M-MINI-H (539690) برابر با 200 گرم می باشد .

در رابطه با نوع نصب این تجهیز پنوماتیک فستو بروی کار اختیاری با شرایطی نظیر نصب بروی خط و یا دارای براکت نصب و یا از طریق روزنه های عبور و مرور باد  می باشد
سایز اتصال پنوماتیک پورت شماره یک  و دو این رگولاتور برابر با G1/4 می باشد.

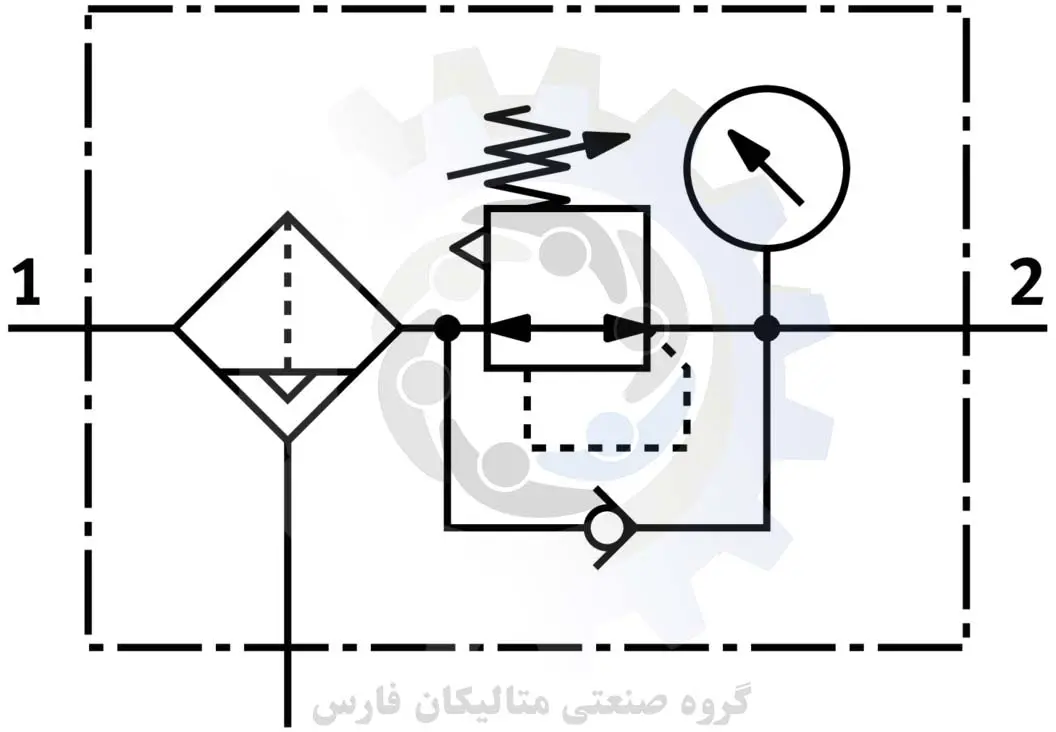

شماره استاندارد سیمبل این رگولاتور فستو مدل LFR-1.4-DB-7-5M-MINI-H (539690) برابر با 00991587 می باشد

استاندارد رسانه عامل این محصول پنوماتیک فستو برابر با  ISO 8573-1:2010 [-:9:-] می باشد

یکی دیگر از استانداردهای این محصول پنوماتیک شرکت festo آلمان مربوط به کلاس کیفیت هوا در خروجی هوای فشرده طبق ISO 8573-1:2010 [6:8:4] می باشد

از لحاظ استاندارد این رگولاتور هوا با توجه ب مواد سازگار با RoHS   ساخته شده است

کلاس مقاومت در برابر خوردگی (CRC) این محصول پنوماتیک فستو مقاوم در برابر تنش خوردگی کم می باشد.

متریال هوزینگ این رگولاتور از PA-تقویت شده می باشد.

متریال کاسه های این رگولاتور از کامپیوتر (PC)می باشد.
