فشارشکن Sun hydraulic مدل COHA-XAN
در دسترس بودن: موجود

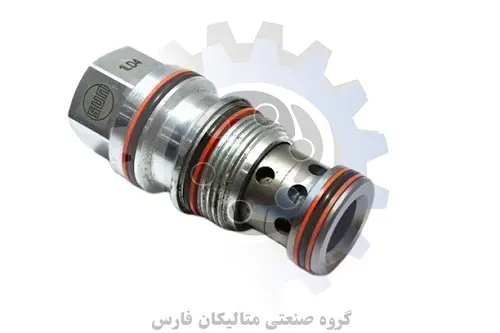

توضیحات کوتاه: شیر کارتریج هیدرولیک sun مدل COHA-XAN یک کارتریج چک بسته با بایاس فنری است که دارای نسبت پیلوت 1.8:1 است. شیر سان هیدرولیک جریان را از پورت 1 به پورت 2 می دهد و جریان معکوس را مسدود می کند. فشار در پورت پیلوت با فشار در پورت 1 در نسبت 1.8:1 مخالف است. این شیر هیدرولیک کارتریج SUN بیشتر در مدارهای بازسازی استفاده می شود. • نسبت اسمی پیلوت 1.8:1 است. این بدان معناست که فشار 1000 psi (70 بار) در درگاه پیلوت، یک شیر سان را در برابر فشار 1800 psi (125 بار) در پورت 1 میبندد. هرگونه...
شیر کارتریج هیدرولیک sun مدل COHA-XAN یک کارتریج چک بسته با بایاس فنری است که دارای نسبت پیلوت 1.8:1 است. شیر سان هیدرولیک جریان را از پورت 1 به پورت 2 می دهد و جریان معکوس را مسدود می کند. فشار در پورت پیلوت با فشار در پورت 1 در نسبت 1.8:1 مخالف است. این شیر هیدرولیک کارتریج SUN بیشتر در مدارهای بازسازی استفاده می شود.
• نسبت اسمی پیلوت 1.8:1 است. این بدان معناست که فشار 1000 psi (70 بار) در درگاه پیلوت، یک شیر سان را در برابر فشار 1800 psi (125 بار) در پورت 1 میبندد. هرگونه پوسیدگی یا کاهش فشار پایلوت میتواند به شیر اجازه باز شدن را بدهد، حتی اگر این یک زوال یا از دست دادن لحظه ای است.
• فشار در ناحیه پورت 2 مستقیماً با فشار پیلوت مخالف است.
• جریان معکوس در شیر از پورت 2 تا پورت 1 تحت هیچ شرایطی امکان پذیر نیست.
• فشارشکن sun hydraulic با فشارهای مساوی در تمام پورت ها شیر بسته است.
• در ابتدا CO*A ها سیل کیت مثبت روی پیستون های پیلوت نداشتند و CO*B ها داشتند. در حال حاضر CO*A به طور مثبت سیل کیت شده و 2 سوپاپ از نظر مکانیکی یکسان هستند. CO*Aها به راحتی در دسترس هستند و هزینه کمتری دارند.
• شیرهای کارتریج ولو برند sun hydraulic مقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP یا /LH شناسایی می شوند
• دارای ساختار سبک شناور برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل COHA-XAN

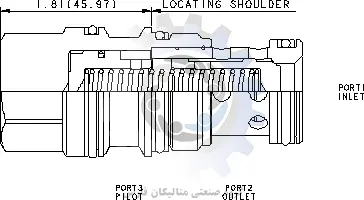

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل COHA-XAN براساس کد فنی حفره T17A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 – 160 پوند بر فوت می باشد

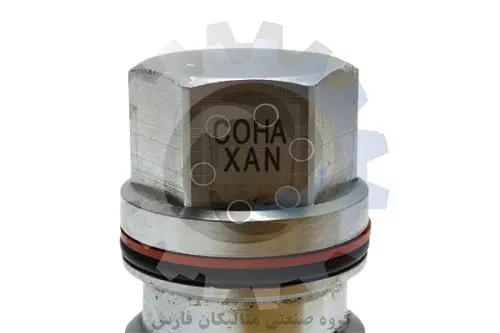

ب: ابعاد شش گوش آچارخور ولو مدلCOHA-XAN سایز 1 1/4 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل COHA-XAN سایز M36 می باشد
- این شیر کارتریج مدل COHA-XAN ظرفیت 80 گالن بر دقیقه می باشد
4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 1.8:1 می باشد.
5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
6. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 1 قطره در دقیقه نرمال خواهد بود.
7 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/4 اینچ می باشد.
8 . وزن کلی شیر کارتریج سان مدل برابر با 1.09 پوند می باشد.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل COHA-XAN
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری سه این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
9 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل COHA-XAN با کدفنی بونا: 990017007 قابل عرضه است
10. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990017002 قابل تامین است
11 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل COHA-XAN باکدفنی 990017006 قابل ارائه است.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
وزن : 501.4 کیلوگرم
