متالیکان فارس | شیرهای تعادلی sun hydraulic مدل CAGLLGN

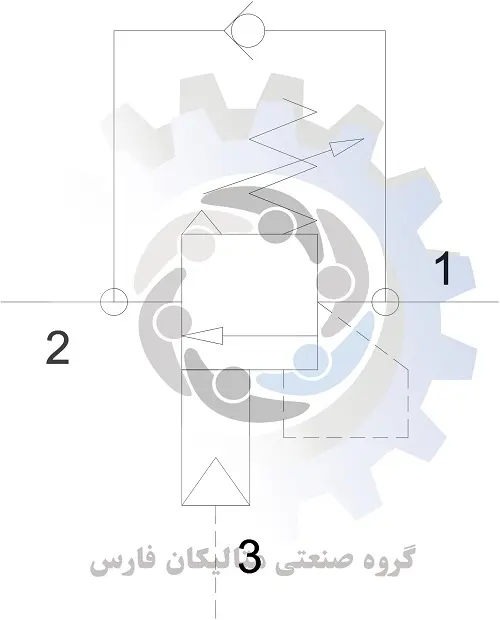

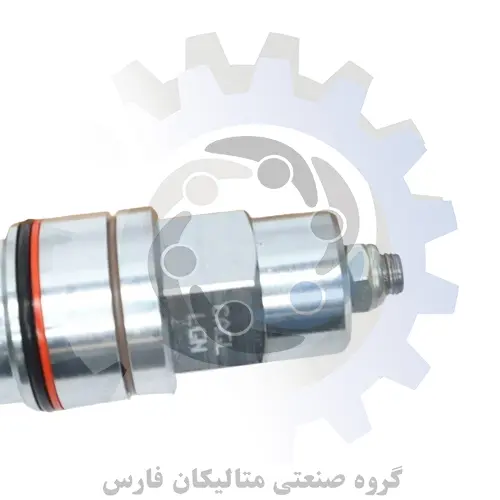

شیرهای تعادلی sun hydraulic مدل CAGLLGN با تهویه هوا با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار سان هیدرولیک با نرخ تعیین شده توسط نسبت پیلوت. فشار برگشتی در پورت 2 بر تنظیم سوپاپ تأثیر نمی گذارد زیرا محفظه فنر از نظر جوی مرجع است.

از نام های دیگر شیر سان هیدرولیک می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد.

• شیرهای ضد تعادل باید حداقل 1.3 برابر حداکثر فشار ناشی از بار تنظیم شوند.

• ولو هیدرولیکی سان تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم را کاهش دهید و بار را آزاد کنید.

• تنظیم کامل جهت عقربه های ساعت 200 psi (14 بار) است.

• تقریباً 1 قطره (0.07 سی سی) سیال از ناحیه پیلوت به محفظه فنر تهویه شده در هر 4000 سیکل عبور می کند.

• هنگامی که شیر استاندارد تنظیم شده باشد، میزان مجدد از 85 درصد فشار تنظیم شده فراتر می رود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایین‌تر نشستن شود.

• کارتریج های ضد تعادل sun hydraulic را می توان مستقیماً در یک حفره ماشین کاری شده در محفظه محرک نصب کرد تا محافظت بیشتر و سفتی بهبود یافته در مدار.

• این شیر بین تمامی پورت ها آب بندی مثبت دارد.

• در شیرهای هواکش، نسبت پایلوت کمتری ممکن است برای دستیابی به پایداری ماشین در مقایسه با شیرهای بدون هواکش مورد نیاز باشد.

• شیر های کارتریج هیدرولیک sun سه پورت تهویه شده از نظر جوی ارجاع داده می شوند و برای مدارهای موجود با استفاده از شیر های غیرتهویه حل کننده مشکل در نظر گرفته می شوند. با گذشت زمان، شیر های تهویه شده ممکن است به بیرون نشت کنند یا اجازه دهند رطوبت به محفظه فنر وارد شود. شیرهای تعادلی چهار پورت برای کاربردهای جدید توصیه می شود.

• همه کارتریج های تعادل 3 پورت، کنترل بار، و کارتریج های چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).

• دارای ساختار سبک شناور برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

داده های تکنیکی شیرهای کاهش فشار sun hydraulic مدل CAGLLGN

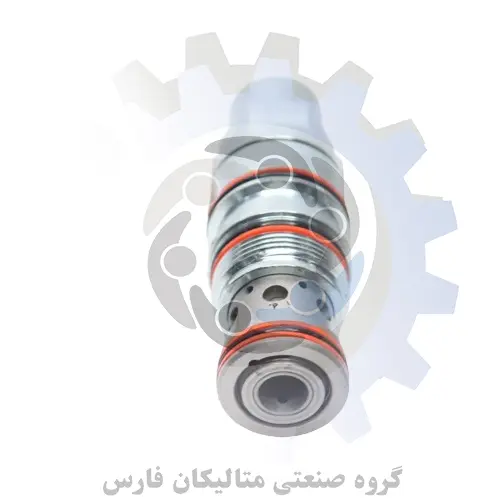

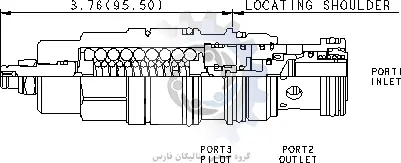

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CAGLLGN براساس کد فنی حفره T-17A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150-160 lbf ft می باشد

ب: سایز شش گوش اچارخور ولو CAGLLGN 4/1 1 اینچ می باشد

پ: سایز دنده شیر کارتیج ولو سان مدل CAGLLGN m36 می باشد

این شیر کارتریج مدل CAGLLGN ظرفیت 60 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 2:1 می باشد.

5. حداکثر فشار بار توصیه شده برای این شیر هیدرولیک در حداکثر تنظیم برابر با 4615 psi می باشد.

6. همچنین حداکثر فشار تنظیم 6000 psi برای این شیر هیدرولیک می باشد.

7. تنظیمات فشار تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.

8. حداکثر نشتی سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

9. فشار بررسی وجود ترک در قطعه 25 psi می باشد.

سایز آچارخور شش گوش این نوع شیر هیدرولیک 1/4 1 اینچ می باشد.

سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.

گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

وزن کلیان قطعه برابر با 1.65 پوند می باشد

داده های تکنیکی شیرهای کاهش فشار sun hydraulic مدل CAGLLGN

اطلاعات فنی نصب کارتریج بر اساس Sun بر اساس استاندارد Standard S-171 معادل با سری 3 این شرکت می باشد.

درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CAGLLGN با کدفنی بونا: 990117007 قابل دسترس است

درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990117002 قابل دسترس است

درصورت نیاز به سیل کیت ولو هیدرولیکی سان مدل CAGLLGN با متریال ویتون باکدفنی 990117006 قابل دسترس است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

شیرهای تعادلی sun hydraulic مدل CAGLLGN
