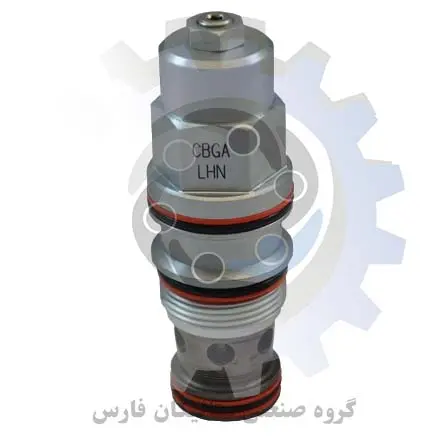

شیر کانتربالانس sun مدل CBGA-LHN

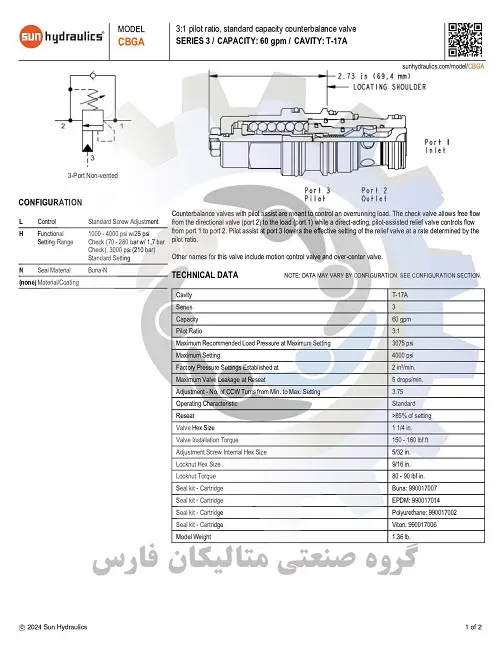

مشخصات تکنیکی شیر کانتربالانس sun مدل CBGA-LHN

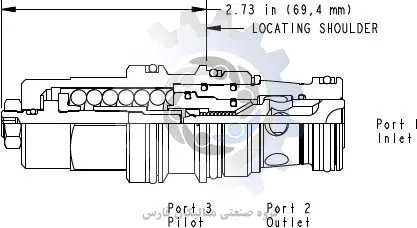

1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CBGA-LHN براساس کد فنی حفره T-17A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 - 160  پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CBGA-LHN سایز 1 1/4  اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CBGA-LHN سایز M36 می باشد

1. این شیر کارتریج مدل CBGA-LHN ظرفیت 60 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1 می باشد.

5. حداکثر فشار بار توصیه شده برای کارتریج ولو هیدرولیک  sun hydraulicمدل CBGA-LHN در حداکثر تنظیم برابر با 3075  psi می باشد.

6. همچنین حداکثر فشار تنظیم 4000  psi برای کارتریج  SUN hydraulicمدل CBGA-LHN می باشد.

7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش شیر کنترل فشار  Sun hydraulic مدل CBGA-LHN 1 1/4  اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر کانتربالانس sun مدل CBGA-LHN برابر با سایز 5/32  اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این شیر سان هیدرولیک 9/16  اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی این شیر کانتربالانس هیدرولیکی sun برابر با 1.36  پوند می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CBGA-LHN با کدفنی بونا: 990017007 قابل عرضه است

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990017002 قابل تامین است

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CBGA-LHN باکدفنی 990017006 قابل ارائه است.

1. اطلاعات فنی نصب شیر کانتربالانس sun مدل CBGA-LHN بر اساس استاندارد Standard S-171 معادل با سری سه این شرکت می باشد.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst               یا             35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با  µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

کانتربالانس
کانتر بالانس هیدرولیک
لاجیک کانتربالانس ولو
کانتربالانس هیدرولیکی
شیر کانتربالانس
شیر کانتربالانس هیدرولیکی
لاجیک کانتربالانس
شیر لاجیک

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
