ویژگی های فنی شیر کارتریج ولو sun hydraulic مدل CSAYBXN

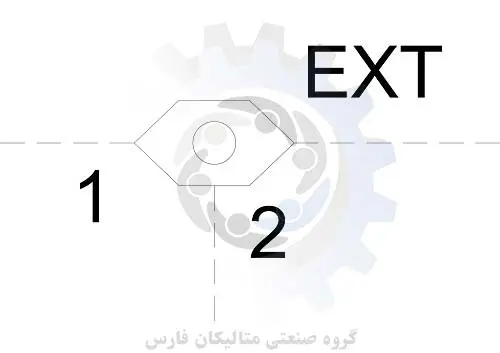

شاتل تک توپ بالاترین دو درگاه کاری را به سیگنال یا پورت مشترک متصل می کند. دارای یک پورت بار خارجی است که در انتهای شش گوش کارتریج قرار دارد و سیگنال در پورت 2 حس می شود.

کارتریج های شاتل دارای توپ ها و صندلی های فولادی سخت شده برای ویژگی های سایش عالی و تحمل آلودگی هستند.

هنگامی که هر دو پورت بار به فشار کمتری کاهش می‌یابند، توپ منفرد باعث کاهش سیگنال فشار می‌شود.

ولو هیدرولیکی سان دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

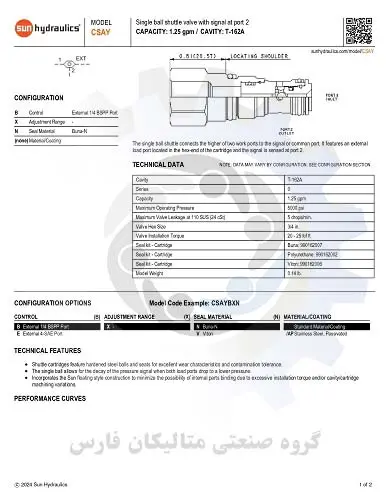

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CSAYBXN

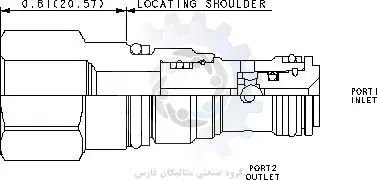

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CSAYBXN براساس کد فنی حفره T-162A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 20 - 25 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CSAYBXN سایز 3/4 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CSAYBXN سایز M16 می باشد

این شیر کارتریج مدل CSAYBXN ظرفیت 1.25 گالن بر دقیقه می باشد

5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 3/4 اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل برابر با 0.14 پوند می باشد.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 0 این شرکت می باشد.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

شیر کارتریج ولو sun hydraulic مدل CSAYBXN
