ویژگی های فنی
کارتریج های سه طرفه با عملکرد مستقیم (3 تا 4 باز، 2 مسدود شده) دستگاه های سوئیچینگ هستند که معمولاً در مدارهای جریان متوسط استفاده می شوند. آنها می توانند به تنهایی یا برای به کار انداختن کارتریج های بزرگتر جهت دار یا کارتریج های منطقی مورد استفاده قرار گیرند. هنگامی که اختلاف فشار بین پورت 1 و پورت 4 از مقدار تنظیم شده بیشتر شود، شیر جابجا می شود.
توجه: 800 psi (55 bar) بالاترین میزان تنظیم ممکن با این شیر است.
حداکثر فشار در پورت 3 باید به 3000 psi (210 بار) محدود شود. این به دلیل محدودیت های مقاومت خستگی است نه محدودیت های عملیاتی هیدرولیک.
مسیر جریان بین پورت 2 و پورت 3 دو طرفه است.
به دلیل طراحی مستقیم، این کارتریج ها دارای نشتی داخلی کم و مصرف جریان پایلوت کم هستند.
این شیرهای کاهش فشار SUN hydraulic دوپایدار نیستند. قابلیت تعدیل بین دو موقعیت نشان داده شده را دارند.
دارای ساختاری به سبک شناور خورشید برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

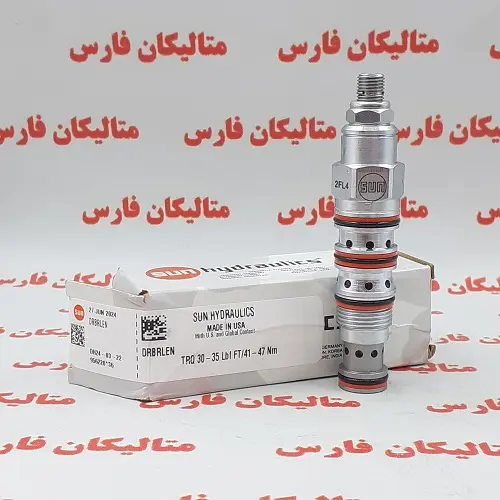

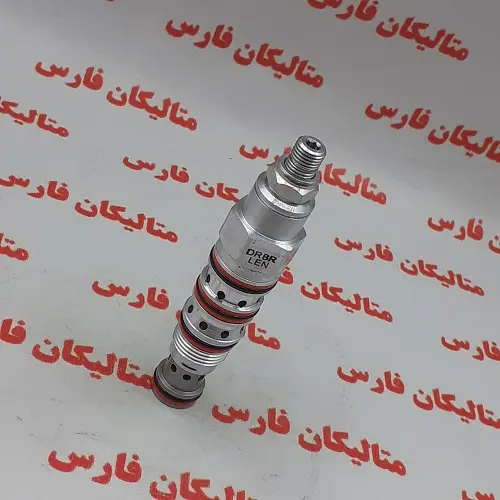

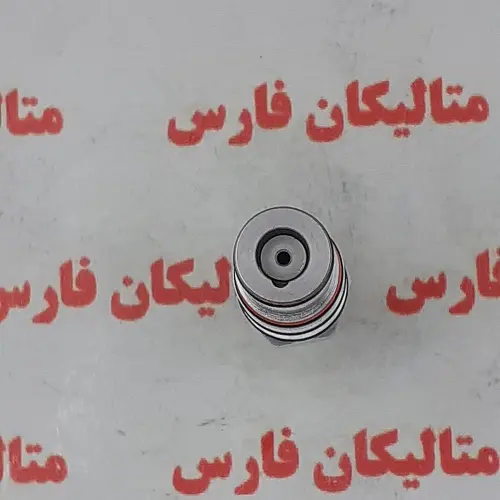

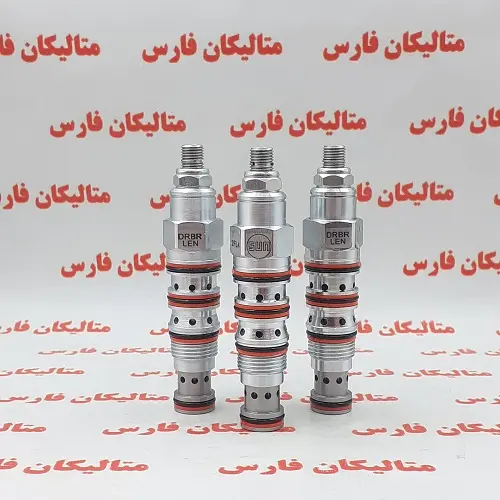

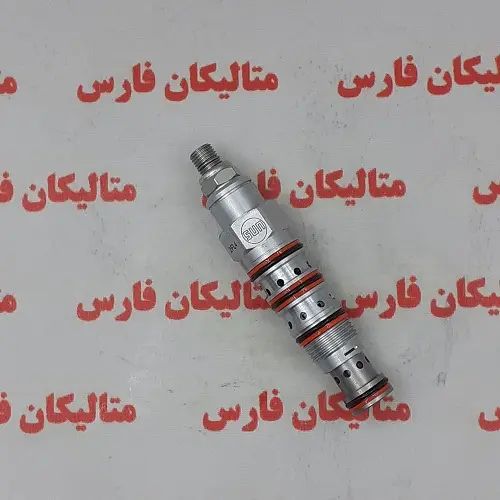

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل DRBRLEN
- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل DRBRLEN براساس کد فنی حفره T-21A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر 30 – 35 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل DRBRLEN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل DRBRLEN سایز M20 می باشد
- این شیر کنترل فشار Sun hydraulic مدل DRBRLEN ظرفیت 7 گالن بر دقیقه می باشد
5. حداکثر فشار بار توصیه شده برای کارتریج ولو هیدرولیک sun hydraulicمدل DRBRLEN در حداکثر تنظیم برابر با 5000 psi می باشد.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 2 قطره در دقیقه نرمال خواهد بود.
10 . سایز آچارخور اصلی شش گوش کارتریج SUN hydraulicمدل DRBRLEN 7/8 اینچ می باشد.
12 . سایز مهره شش گوش نصب شده بروی این شیر سان هیدرولیک 9/16 اینچ می باشد.
13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
14 . وزن کلی این فشارشکن Sun hydraulic برابر با 0.40 پوند می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل DRBRLEN با کدفنی بونا: 990021007 قابل عرضه است
16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990021002 قابل تامین است
17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل DRBRLEN باکدفنی 990021006 قابل ارائه است.
- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
