کوپلینگ هیدرولیک YOTCF split YOTCL vertical

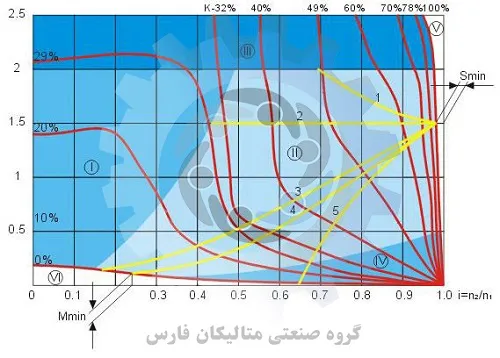

1. اصل کار  کوپلینگ هیدرولیک  قابل تنظیم سرعت. کوپلینگ هیدرولیک قابل تنظیم سرعت YOTc که توسط شرکت ما توسعه یافته و تولید شده است، یک کوپلینگ هیدرولیک با قابلیت تنظیم سرعت قابل تنظیم صادراتی است. ساختار آن عمدتاً از پنج بخش تشکیل شده است: ①. بخش دوار: قسمت های عمدتا فعال (چرخ پمپ، محفظه، شفت ورودی)، قطعات رانده (توربین، شفت خروجی). ②. روغن سیستم ورودی و تخلیه؛ ③. مخزن نفت؛ ④. سیستم خنک کننده؛ ⑤. ابزار، سیستم کنترل. محفظه کار توربو کوپلینگ هیدرولیک  تنظیم کننده سرعت سری YOTc با مقدار مشخصی مایع کار پر شده است (معمولاً روغن توربین شماره 32). قسمت فعال قسمت دوار با موتور الکتریکی متصل می شود. چرخ پمپ انرژی مکانیکی را از موتور الکتریکی گرفته و از آن عبور می کند. پره های روی آن باعث می شود سیال عامل حرکت نسبی و درگیر در حرکت باشد و آن را به انرژی مایع تبدیل می کند تا توربین را به چرخش سوق دهد. از طریق شفت خروجی به ماشین کار متصل می شود، انرژی مایع را به انرژی مکانیکی تبدیل می کند، ماشین کار را به کار هدایت می کند و تبدیل از محرک اولیه را متوجه می شود. انتقال انرژی به و از ماشین های کار.  هیدرولیک کوپلینگ مایع  تنظیم کننده سرعت می تواند به تنظیم سرعت بدون پله ماشین کار دست یابد. با تنظیم دهانه مجرای سیستم تخلیه روغن، میزان پر شدن مایع محفظه کار را تغییر می دهد. هنگامی که سرعت موتور بدون تغییر باقی می ماند، سرعت ماشین کار کنترل می شود. تنظیم سرعت بدون پله را برای تغییر توان خروجی انجام دهید. در طول فرآیند تنظیم سرعت، لغزش رخ خواهد داد (زمانی که نسبت انتقال i=0.66، افت بازده نسبی بیشترین است، eta=97%). سیال عامل گرما تولید می کند، بنابراین باید یک خنک کننده مجهز شود. پس از خنک شدن سیال کار، از سیستم روغن تغذیه عبور می کند تا سیال کار به محفظه کار برگردد. این کوپلینگ می‌تواند به صورت دستی، کنترل از راه دور و سایر کنترل‌های خودکار عملکرد فیوز مکانیکی هیدروکوپلینگ  تنظیم سرعت را از طریق محرک‌های الکتریکی، تقویت‌کننده‌های سروو، دستگاه‌های اندازه‌گیری سرعت خودکار، سنسورهای سرعت، سنسورهای فشار و سایر ابزارهای کنترلی در محل اجرا کند. 2. مزایای کوپلینگ سیال تنظیم کننده سرعت ◆ برای بهبود توانایی راه اندازی موتور قفس سنجاب، حداکثر گشتاور موتور را می توان به عنوان گشتاور راه اندازی استفاده کرد تا از پدیده تطبیق نامعقول "گاری بزرگ اسب کشیده" جلوگیری شود. ◆ از اضافه بار برق جلوگیری کنید و موتور و ماشین کار را از آسیب ناشی از اضافه بار محافظت کنید. ◆ لرزش و ضربه را در هنگام استارت کاهش دهید. ◆ در رانندگی چند ماشینی، تعادل قدرت و راه اندازی متوالی قابل انجام است. جریان هجومی شبکه برق را کاهش دهید. ◆ زمان شروع ماشین کار را می توان با توجه به الزامات عملیات تنظیم کرد. ◆ ماشین کار می تواند تنظیم سرعت بدون پله داشته باشد، که دارای اثر صرفه جویی در انرژی بسیار قابل توجهی است، با نرخ صرفه جویی در انرژی 20 ~ 40٪. ◆ کنترل از راه دور و کنترل خودکار ماشین کار را می توان متوجه شد و عملیات بسیار راحت است. ◆ کوپلینگ سیالی هیدرولیک  ساختار ساده و قابل اعتماد، ارزان تر از تنظیم کننده سرعت فرکانس متغیر و تنظیم کننده سرعت CST، هزینه عملیاتی کمتر، بدون سایش مکانیکی، می تواند در محیط سخت کار کند، نیازی به تعمیر و نگهداری خاصی ندارد، عمر طولانی دارد. 3. دامنه کاربرد در میان تجهیزات در حال اجرا در صنعت ماشین آلات، برخی سرعت را به منظور صرفه جویی در انرژی تنظیم می کنند و برخی سرعت را به دلیل نیازهای فرآیند تنظیم می کنند. بنابراین، دامنه کاربرد کوپلینگ های قابل تنظیم سرعت بسیار گسترده است. ◆ پمپ ها: پمپ های آب تغذیه دیگ بخار، پمپ های خاکستر، پمپ های انتقال، پمپ های آب میعانات، پمپ های تامین آب و غیره؛ ◆ فن ها: دمنده ها، فن های پیش نویس القایی، دمنده های Roots و غیره. ◆ سایر موارد: سنگ شکن ها، سانتریفیوژها، بوی دهنده های تصفیه فاضلاب، تسمه نقاله، دستگاه چنگ زدن برای کشتی لایروبی شن و ماسه، میکسر تف جوشی، و غیره. 4. نمودار قدرت انتقال   فلوئید کوپلینگ  قابل تنظیم با سرعت سری YOTc 5. منحنی مشخصه اصلی λB—f(i) کوپلینگ هیدرولیک قابل تنظیم سرعت سری YOTc با منحنی عملکرد تطبیق ماشین های کاری با ویژگی های کاری متفاوت ترکیب شده است. توجه به مشتریان: لوازم جانبی و اقلام مرتبط با ابزار که مشتریان باید هنگام سفارش تعیین کنند. نشان دادن: 1. موارد فوق با علامت ● باید توسط مشتری در هنگام امضای قرارداد ارائه و تایید شود. 2، جهت چرخش با ایستادن در انتهای عقب موتور و نگاه کردن به جهت چرخش انتهای ورودی کوپلینگ تعیین می شود. 3. اگر کاربر نیاز خاصی نداشته باشد، محرک الکتریکی در سمت راست انتهای خروجی کوپلینگ نصب می شود (در انتهای عقب موتور بایستید و به سمت کوپلینگ نگاه کنید).
