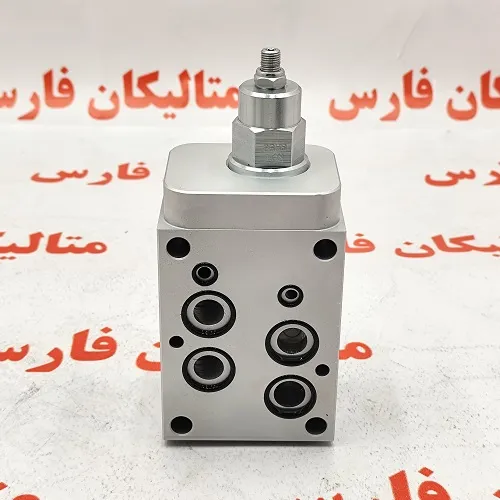

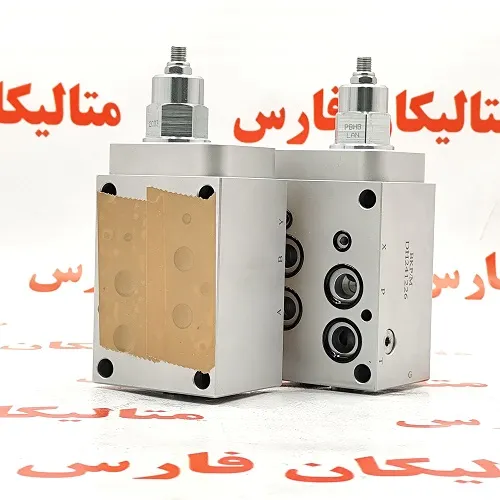

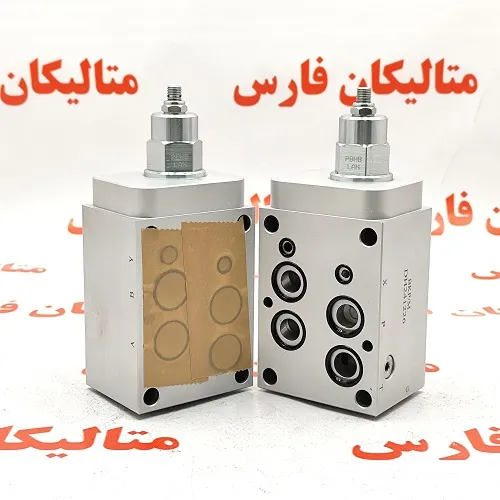

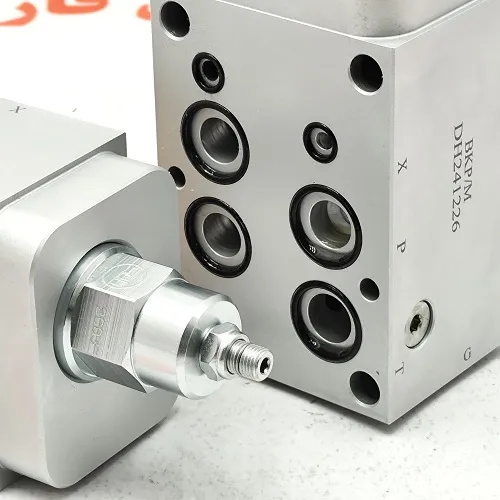

شیر و بلوک مدل PBHB-LAN+BKP_M برند SUN Hydraulic

شیرهای کاهش فشار sun که به صورت پایلوت کار می کنند، فشار اولیه بالا را در ورودی (درگاه 2) به فشار کاهش یافته ثابت در پورت 1 کاهش می دهند و به مدارهایی با فشارهای متعدد مورد نیاز می توانند با استفاده از یک پمپ واحد کار کنند.

جریان معکوس کامل از کاهش فشار (درگاه 1) به ورودی (درگاه 2) ممکن است باعث بسته شدن قرقره اصلی شود. اگر جریان آزاد معکوس در مدار مورد نیاز است، در نظر بگیرید که یک شیر چک جداگانه به مدار اضافه کنید.

اگر مصرف جریان پایلوت حیاتی است، استفاده از دریچه‌های کاهش/تخلیه کننده مستقیم را در نظر بگیرید.

حداکثر فشار ورودی توصیه شده توسط محدوده تنظیم تعیین می شود. محدوده های D، E، N و Q با حداکثر اختلاف psi 2000 (140 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های A، B و H با حداکثر تفاضل 3000 psi (210 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های C و W با فشار ورودی 5000 psi (350 بار) آزمایش می شوند.

شیرهای آزمایشی دارای ویژگی‌های فشار/جریان فوق‌العاده صاف هستند، بسیار پایدار هستند و پسماند پایینی دارند.

فشار در پورت 3 مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند و نباید از 5000 psi (350 بار) تجاوز کند.

شیر های کاهنده، کاهنده/تخلیه کننده دهنده که به صورت پایلوت کار می کنند طبیعتاً دریچه های سریع الاثر نیستند. برای پاسخ دینامیکی برتر، شیرهای عمل مستقیم را در نظر بگیرید.

کنترل‌های W و Y (در صورت وجود) را می‌توان با یا بدون تنظیم خاص مشخص کرد. هنگامی که هیچ تنظیم خاصی مشخص نشده است، شیر در تمام محدوده خود با استفاده از کنترل W یا Y قابل تنظیم است. هنگامی که یک تنظیم خاص مشخص می شود، این تنظیم حداکثر تنظیم شیر را نشان می دهد.

کارتریج های ولو سان پیکربندی شده با آب بند EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

تمام کارتریج‌های کاهش‌دهنده و کاهش‌دهنده/ تخلیه کننده فشار سه پورت از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). هنگام در نظر گرفتن پیکربندی های نصب، گاهی اوقات توصیه می شود که از یک خط بازگشت با ظرفیت کامل (درگاه 3) با کارتریج های کاهنده/تسکین دهنده استفاده شود.

دارای ساختار سبک شناور سان برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
