شیر سروو موگ MOOG D634-543 R40KO2F3VSP2
در دسترس بودن: موجود
توضیحات کوتاه: شیر سروو هیدرولیک موگ MOOG D634-543/R40KO2F3VSP2 شیرهای سروو با درایو مستقیم سری D633 و D634 با الکترونیک یکپارچه برای سیگنالهای آنالوگ - اندازههای 03 و 05 شیرهای سروو برند موگ moog با موتور نیروی خطی با دینامیک بالا برای کاربردهای دشوار بررسی اجمالی شیر پروپرشنال moog موگ MOOG D634-543/R40KO2F3VSP2 سریهای Moog D633 و D634 شیرهای درایو مستقیم (DDV) هستند که مجهز به الکترونیک یکپارچه و کنترل موقعیت حلقه بسته اسپول میباشند. این شیرهای هیدرو...

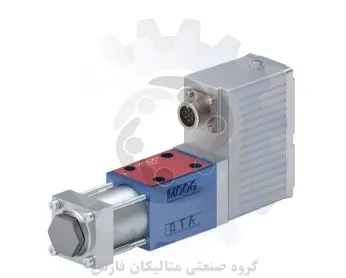

شیر سروو هیدرولیک موگ MOOG D634-543/R40KO2F3VSP2
شیرهای سروو با درایو مستقیم سری D633 و D634
با الکترونیک یکپارچه برای سیگنالهای آنالوگ - اندازههای 03 و 05
شیرهای سروو برند موگ moog با موتور نیروی خطی با دینامیک بالا برای کاربردهای دشوار
بررسی اجمالی شیر پروپرشنال moog موگ MOOG D634-543/R40KO2F3VSP2
سریهای Moog D633 و D634 شیرهای درایو مستقیم (DDV) هستند که مجهز به الکترونیک یکپارچه و کنترل موقعیت حلقه بسته اسپول میباشند.
این شیرهای هیدرولیک MOOG D634-543/R40KO2F3VSP2 ، شیرهای دریچه گاز برای کاربردهای 3، 4 و 2x2 هستند. شیرهای پروپرشنال moog موگ برای کنترل الکتروهیدرولیکی سیستمهای کنترل موقعیت، سرعت، فشار و نیرو
از جمله سیستمهایی با نیازهای پاسخ دینامیکی بالا مناسب هستند.
دستگاه درایو اسپول یک موتور نیروی خطی آهنربای دائمی است که به طور فعال اسپول را در هر دو جهت
در خلاف فنرهای مرکزی حرکت میدهد. این یک مزیت در مقایسه با شیرهای سلونوئیدی تناسبی با یک جهت نیرو است. این شیرهای سروو هیدرولیک برند موگ MOOG D634-543/R40KO2F3VSP2 رابطهای آنالوگ برای سیگنال فرمان و بازخورد موقعیت قرقره ارائه میدهند.
|
D634 |
D633 |
|
||||
|
1 stage, with spool and bushing |
Valve design |
|||||
|
Size 05 |
Size 03 |
Size according to ISO 4401 |
||||
|
ISO 4401-05-05-0-05 (with or without leakage oil connection Y) |
SO 4401-03-03-0-05 (with or without leakage oil connection Y) |
Mounting pattern |
||||
|
100 l/min(26.4 gpm) |
60 l/min(15.9 gpm) |
40 l/min(10.6 gpm) |
20 l/min(5.3 gpm |
10 l/min(2.6 gpm) |
5 l/min(1.3 gpm) |
Rated flow at ΔpN 35 bar (500 psi) per spool land |
|
180 l/min (47.6 gpm) |
75 l/min (19.8 gpm) |
Maximum flow |
||||
|
350 bar (5,000 psi)
|
Maximum operating pressure - port P, A, B |
|||||
|
≤ 20 ms |
≤ 12 ms |
Step response time for 0 to 100% stroke |
||||
ویژگیها و مزایای هیدرولیک کنترل ولو MOOG D634-543/R40KO2F3VSP2
|
Benefits |
Features |
|
D633 and D634 Series Servo Valves |
|
|
No pilot oil required; valve dynamics are not dependent on pilot pressure |
Direct operated servo valves |
|
Precise and dynamic valve operation even at high pressure drops |
Linear force motor with high force level and push-pull operation |
|
High control accuracy for demanding closed loop control tasks |
Precise spool positioning with low hysteresis and threshold |
|
Supports highly dynamic control tasks |
High valve dynamics |
|
Low internal leakage, high control accuracy and high wear resistance |
Spool slides in precisely manufactured and fully hardened steel bushing |
|
High application flexibility |
Many variants available |
|
Low energy consumption during the majority of operating and stand-by times |
Low power demand in and around the spool center position |
|
If the electrical supply fails, a cable breaks or emergency stop is activated, the spool returns to the predefined spring-centered position without passing a fully open control port position increasing safety. |
Fail-safe options available |
مشخصات فنی عمومی شیر هیدرولیک موگ Moog سری D633 سایز 3
شیر سروو پنوماتیک مدل D633 ساخت شرکت Moog، از نوع تکمرحلهای (Single-Stage) بوده و از مکانیزم قرقره و بوش (Spool and Sleeve) بهره میبرد. این ساختار موجب دستیابی به عملکردی دقیق، پایدار و قابل اعتماد در کنترل جریان و فشار سیال میگردد.
محدوده دمای نگهداری (دمای کاری) شیر سروو موگ سری D633: -40 to +80 °C میباشد بهنحوی که عملکرد پایدار و ایمن تجهیزات در این محدوده تضمین میگردد.
دادههای هیدرولیک شیر سروو هیدرولیک برند موگ moog سری D633 سایز 3
شیر سرو هیدرولیکی برند موگ moog مدل D633 سایز ۳ ساخت شرکت Moog، قادر است حداکثر فشار عملیاتی معادل ۳۵۰ بار را بهصورت ایمن و پایدار تحمل نماید. این مقدار بیانگر بیشترین فشار کاری مجاز در شرایط بهرهبرداری استاندارد بوده و بر اساس تستهای عملکردی و الزامات طراحی توسط سازنده تأیید شده است.
بر اساس مشخصات فنی ارائهشده توسط شرکت Moog، حداکثر نرخ جریان عبوری از شیر سرو پنوماتیک برند موگ MOOG D634-543/R40KO2F3VSP2 برابر با ۷۵ لیتر بر دقیقه (L/min) میباشد. این مقدار بیانگر بیشترین حجم جریان هوای فشردهای است که در شرایط عملکردی استاندارد، بدون ایجاد افت فشار غیرمجاز یا اختلال در پاسخگویی دینامیکی شیر، میتواند از مسیر عبور کند.
____________________________________________________________________________________________________________________
مشخصات فنی عمومی شیر سروو هیدرولیک موگ Moog سری D633 سایز 5
این شیر هیدرولیک موگ MOOG D634-543/R40KO2F3VSP2 از تولیدات شرکت معتبر Moog بوده و از نوع شیر سروو (Servo Valve) میباشد. شیر سروو موگ با دقت بالا در کنترل جریان و فشار سیال، مناسب برای کاربردهای صنعتی پیشرفته و سیستمهای هیدرولیکی با پاسخگویی دینامیکی بالا طراحی شده است.
شیر سروو موگ MOOG D634-543/R40KO2F3VSP2 قابلیت عملکرد و نگهداری در بازه دمایی °C 40- تا °C 80+ را داراست، که آن را برای استفاده در شرایط محیطی متنوع و سخت مناسب میسازد. طراحی مقاوم در برابر تغییرات دمایی، پایداری عملکرد و دوام بالای محصول را تضمین میکند.
دادههای هیدرولیک شیر پروپرشنال moog موگ سری D633 سایز 5
شیر سروو MOOG D634-543/R40KO2F3VSP2 برای عملکرد در فشارهای بالا طراحی شده و قادر است تا حداکثر فشار عملیاتی ۳۵۰ بار را تحمل نماید. این ویژگی، آن را برای کاربردهای صنعتی سنگین و سیستمهای هیدرولیکی با فشار بالا، کاملاً مناسب و قابل اعتماد میسازد.
شیر سروو MOOG D634-543/R40KO2F3VSP2 از شرکت Moog با طراحی دقیق و مهندسی پیشرفته، قادر است تا حداکثر نرخ جریان عبوری معادل ۱۸۰ لیتر در دقیقه (l/min) را تأمین نماید. این ظرفیت بالا در عبور سیال، امکان بهرهبرداری در سیستمهای هیدرولیکی با نیاز به دبی زیاد، پاسخگویی دینامیکی سریع و کنترل دقیق را فراهم میسازد.
ویژگی مذکور، این شیر سروو MOOG D634-543/R40KO2F3VSP2 برند موگ را به گزینهای ایدهآل برای کاربردهایی نظیر پرسهای هیدرولیکی، ماشینآلات قالبگیری، تجهیزات تست دینامیکی، و سامانههای کنترل حرکت با بارهای متغیر تبدیل کرده است. عملکرد پایدار در نرخ جریان بالا، همراه با کنترل دقیق موقعیت و نیرو، تضمینکننده بهرهوری و قابلیت اطمینان در فرآیندهای صنعتی حساس میباشد.
مشخصات فنی عمومی شیر هیدرولیک موگ Moog سری D633 سایز 3
اطلاعات فنی نصب شیر سروو MOOG D634-543/R40KO2F3VSP2 بر اساس استاندارد ISO 4401-03-03-0-05 (with or without leakage oil connection Y) از شرکت موگ می باشد.
نکته: مقدار MTTF مطابق با استاندارد EN ISO 13849-1 – 150 سال
سیال مورد استفاده روغن هیدرولیک مطابق با الزامات استانداردهای DIN 52524 (قطعات 1 الی 3) و ISO 11158 میباشد. در صورت نیاز، امکان استفاده از سایر انواع سیالات هیدرولیکی با مشخصات فنی خاص، بر اساس درخواست مشتری و تأیید فنی، فراهم میباشد.
ویسکوزیته در دمای ۳۸ درجه سانتیگراد (معادل ۱۰۰ درجه فارنهایت):
در محدودهای بین 15 تا 100 میلیمتر مربع بر ثانیه (mm²/s)، مطابق با الزامات عملکردی سیستمهای هیدرولیک تحت شرایط عملیاتی استاندارد.
نکته: کلاس تمیزی توصیه شده طبق استاندارد ISO 4406
________________________________________________________________________________________________________________
مشخصات فنی عمومی شیر سروو هیدرولیک موگ Moog سری D633 سایز 5
نوع شیر: سروو ولو (Servo Valve)
استاندارد نصب: مطابق با الگوی نصب ISO 4401-05-05-0-05، با قابلیت استفاده با یا بدون اتصال روغن نشتی (پورت Y). این انعطافپذیری در نصب، امکان تطبیق با طیف وسیعی از پلتفرمهای هیدرولیکی را فراهم میسازد.
نکته: مقدار MTTF مطابق با استاندارد EN ISO 13849-1 – 150 سال
این شیر سروو هیدرولیک موگ MOOG D634-543/R40KO2F3VSP2 برای کار با روغنهای هیدرولیک استاندارد طراحی شده است که مطابق با الزامات فنی مندرج در استاندارد DIN 51524 بخشهای ۱ تا ۳ (HL، HLP، HVLP) و همچنین استاندارد بینالمللی ISO 11158 میباشند. این استانداردها شامل طبقهبندی و الزامات عملکردی برای انواع سیالات معدنی و سنتتیک مورد استفاده در سامانههای هیدرولیکی هستند.
محدوده ویسکوزیته مجاز سیال (در دمای مرجع ۳۸°C / ۱۰۰°F):
شیر پروپرشنال موگ MOOG D634-543/R40KO2F3VSP2 برای عملکرد بهینه در محدوده ویسکوزیته سیال بین ۱۵ تا ۱۰۰ میلیمتر مربع بر ثانیه (mm²/s) در دمای مرجع ۳۸ درجه سانتیگراد (معادل ۱۰۰ درجه فارنهایت) طراحی شده است.
رعایت این محدوده ویسکوزیته برای حفظ دقت کنترل، پاسخگویی دینامیکی، و جلوگیری از سایش یا افت عملکرد اجزای داخلی شیر، از اهمیت بالایی برخوردار است. استفاده از سیالات خارج از این بازه ممکن است منجر به کاهش کارایی، افزایش افت فشار، یا آسیب به اجزای حساس سیستم گردد.
نکته: کلاس تمیزی توصیه شده طبق استاندارد ISO 4406
مشخصات فنی عمومی شیر هیدرولیک موگ Moog سری D633 سایز 3
وزن شیر سروو هیدرولیک موگ Moog: 2.5 kg
______________________________________________________________________________
مشخصات فنی عمومی شیر سروو هیدرولیک موگ Moog سری D633 سایز 5
وزن شیر هیدرولیکی سروو Moog: 7.9 kg
