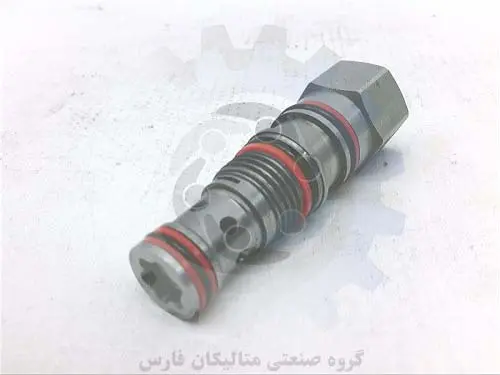

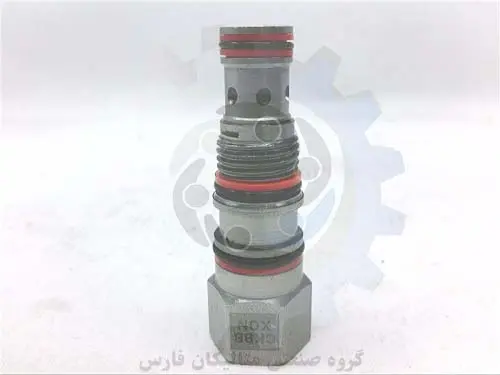

این شیر یک پایلوت برای باز کردن شیر چک است. دارای پیلوت بدون پلمپ، صندلی فولادی و بدون هواکش است. این اجازه می دهد تا جریان آزاد از شیر (درگاه 2) به بار (پورت 1) و جریان را در جهت مخالف مسدود می کند. فشار در پیلوت (درگاه 3) شیر را از درگاه 1 به درگاه 2 باز می کند. فشار پیلوت مورد نیاز در پورت 3 برای باز کردن شیر مستقیماً با فشار بار در پورت 1 متناسب است. فشار در پورت 2 مستقیماً با فشار پیلوت مخالف است.

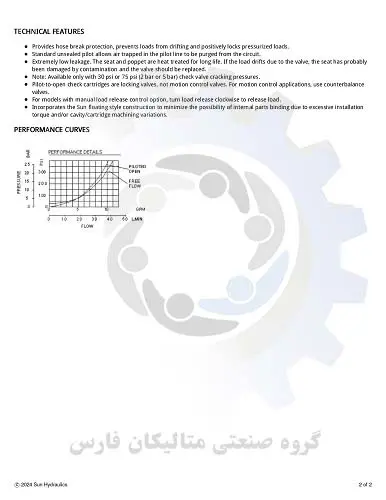

محافظت از شکستگی شلنگ را فراهم می کند، از جابجایی بارها جلوگیری می کند و بارهای تحت فشار را به طور مثبت قفل می کند.

خلبان استاندارد بدون آب بندی اجازه می دهد تا هوای محبوس شده در خط پیلوت از مدار خارج شود.

نشتی بسیار کم صندلی و پاپت برای عمر طولانی عملیات حرارتی می شوند. اگر بار به دلیل سوپاپ جابجا شود، احتمالاً نشیمنگاه در اثر آلودگی آسیب دیده است و شیر ولو سان باید تعویض شود.

توجه: فقط با فشارهای ترک خوردگی دریچه چک 30 psi یا 75 psi (2 بار یا 5 بار) موجود است.

کارتریج های چک پایلوت به باز، دریچه های قفل کننده هستند، نه شیر های کنترل حرکت. برای کاربردهای کنترل حرکت، از شیرهای تعادل استفاده کنید.

برای مدل‌هایی که گزینه کنترل آزاد کردن بار دستی دارند، رهاسازی بار را در جهت عقربه‌های ساعت بچرخانید تا بار آزاد شود.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

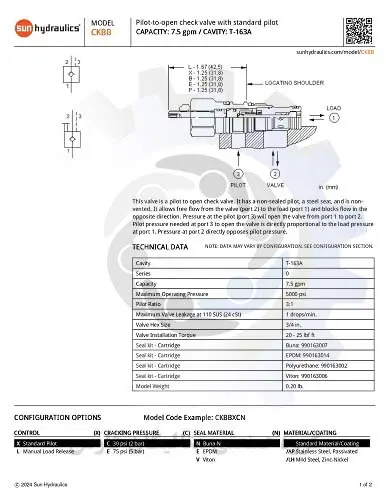

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CKBB XAN

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CKBB XAN براساس کد فنی حفره T-163A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 20 - 25 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدلCKBB XAN سایز 3/4 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CKBB XAN سایز M16 می باشد

این شیر کارتریج مدل CKBB XAN ظرفیت 7.5 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1 می باشد.

6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 1 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 3/4 اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل CKBB XAN برابر با 0.20 پوند می باشد

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری صفر این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CKBB XAN با کدفنی بونا: 990163007 قابل عرضه است

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990163002 قابل تامین است

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CKBB XAN باکدفنی 990163006 قابل ارائه است.

وزن : 92 کیلوگرم
