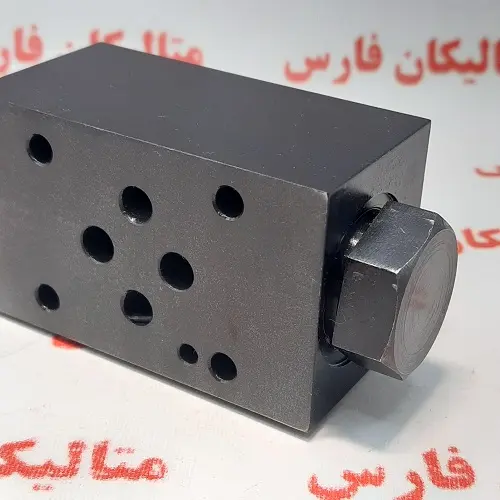

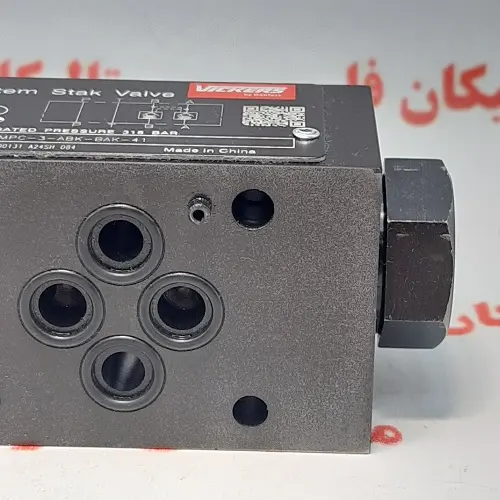

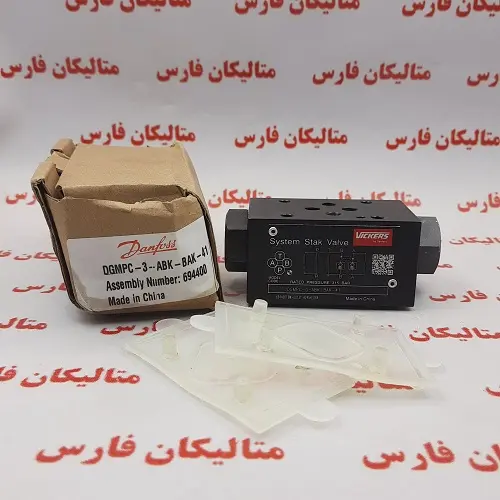

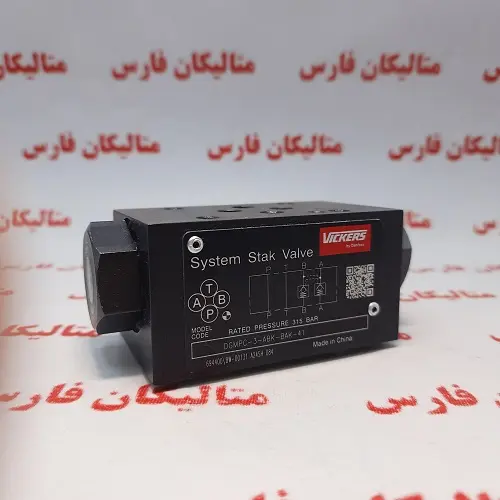

شیر هیدرولیک Vickers DGMPC-3-.ABK-BAK-41
در دسترس بودن: موجود
توضیحات کوتاه: شیرهای یکطرفه پایلوتدار ▪ مدل DGMPC-3-41 برای کنترل جریان در یک یا هر دو مسیر سرویس (A و B) طراحی شده است. ▪ عملکرد پایلوت از طریق فشار خط مقابل فعال میشود و امکان باز شدن شیر در مسیر دیگر را فراهم میسازد. ▪ در صورت وجود فشار کافی در یکی از خطوط سرویس، شیر یکطرفه مسیر مقابل را باز نگه میدارد، مشروط بر تطابق فشار سیستم با نسبت سطح مؤثر شیر. ▪ نسبت سطح پیستون پایلوت به نشیمنگاه شیر برابر با ۳:۱ است و در صورت نیاز، با ویژگی کاهش فش...
شیرهای یکطرفه پایلوتدار
▪ مدل DGMPC-3-41 برای کنترل جریان در یک یا هر دو مسیر سرویس (A و B) طراحی شده است.
▪ عملکرد پایلوت از طریق فشار خط مقابل فعال میشود و امکان باز شدن شیر در مسیر دیگر را فراهم میسازد.
▪ در صورت وجود فشار کافی در یکی از خطوط سرویس، شیر یکطرفه مسیر مقابل را باز نگه میدارد، مشروط بر تطابق فشار سیستم با نسبت سطح مؤثر شیر.
▪ نسبت سطح پیستون پایلوت به نشیمنگاه شیر برابر با ۳:۱ است و در صورت نیاز، با ویژگی کاهش فشار اختیاری به نسبت ۱۰:۱ تکمیل میشود.
اطلاعات عملیاتی (توضیح فنی پیشرفته)
▪ حداکثر دبی عبوری ۶۰ لیتر در دقیقه (۱۶ گالن در دقیقه) است، که این مقدار برای سیستمهای متوسط تا پرمصرف هیدرولیکی کاملاً مناسب بوده و از بروز افت فشار ناگهانی جلوگیری میکند.
▪ فشار کاری مجاز تا ۳۱۵ بار (۴۵۰۰ psi) تعریف شده، که امکان استفاده در مدارهای فشار بالا مانند سیستمهای بالابر، پرسهای صنعتی یا تجهیزات سنگین را فراهم میسازد.
▪ افت فشار در عملکرد شیر به عوامل مختلفی از جمله نوع سیال، دمای کاری، ویسکوزیته و نرخ جریان بستگی دارد؛ برای تحلیل دقیقتر، مراجعه به نمودارهای افت فشار توصیه میشود.
▪ موقعیت نصب این شیر کاملاً انعطافپذیر است؛ میتوان آن را در هر جهت یا زاویهای نصب کرد، بدون تأثیر منفی بر عملکرد هیدرولیکی، که این ویژگی در طراحی مدارهای فشرده بسیار کاربردی است.
▪ جرم تقریبی شیر برابر با ۰.۸ کیلوگرم (۱.۸۱ پوند) است؛ وزن سبک آن باعث سهولت در حمل، نصب و تعویض در محل میشود، بهویژه در پروژههایی که محدودیت وزنی یا فضای نصب دارند.
