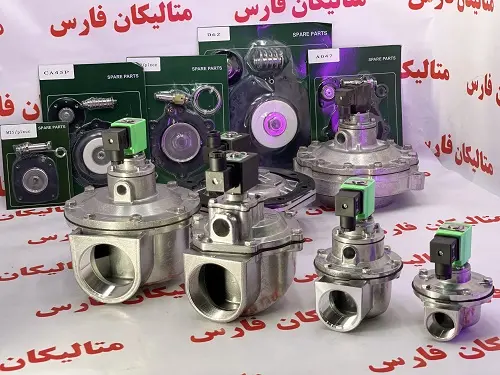

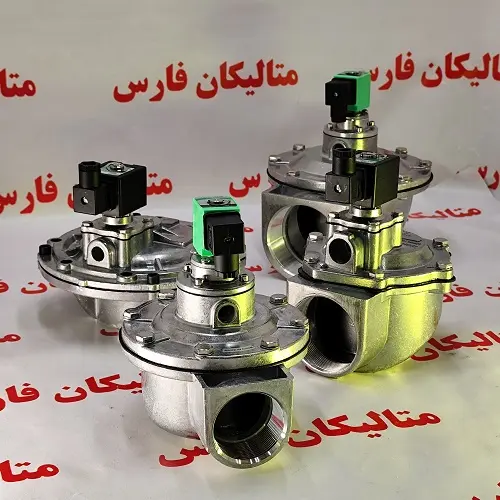

شیربرقی بگ فیلتر Mecair VEM-VNP312
در دسترس بودن: موجود
توضیحات کوتاه: محصول پالس ولو مدل VEM-VNP312 از برند معتبر Mecair، در سایز 1/2 1 اینچ، به همراه کیت آببندی KIT DB 112/G، در سبد تأمین تجهیزات فنی موجود بوده و قابل ارائه به واحدهای بهرهبردار میباشد. شرح فنی شیرهای دیافراگمی سری ۳۰۰ | پالس ولو VEM-VNP312 برند Mecair 1. کاربرد صنعتی: شیرهای دیافراگمی سری ۳۰۰ برای سیستمهای جمعآوری گرد و غبار طراحی شدهاند و عملکرد مؤثری در پاکسازی فیلترهای جت پالس معکوس از انواع کیسهای، کارتریجی، پاکتی، سرامیکی و الیاف...
محصول پالس ولو مدل VEM-VNP312 از برند معتبر Mecair، در سایز 1/2 1 اینچ، به همراه کیت آببندی KIT DB 112/G، در سبد تأمین تجهیزات فنی موجود بوده و قابل ارائه به واحدهای بهرهبردار میباشد.
شرح فنی شیرهای دیافراگمی سری ۳۰۰ | پالس ولو VEM-VNP312 برند Mecair
1. کاربرد صنعتی:
شیرهای دیافراگمی سری ۳۰۰ برای سیستمهای جمعآوری گرد و غبار طراحی شدهاند و عملکرد مؤثری در پاکسازی فیلترهای جت پالس معکوس از انواع کیسهای، کارتریجی، پاکتی، سرامیکی و الیاف فلزی متخلخل ارائه میدهند.
2. پیکربندی ورودی و خروجی:
ورودی این شیرها با زاویه ۹۰ درجه نسبت به خروجی طراحی شده که موجب بهینهسازی جریان هوا و تسهیل در نصب میگردد.
3. نصب سریع بدون رزوه:
امکان نصب مستقیم روی لولههای بدون رزوه، اتصال سریع و بدون نیاز به ابزار خاص را فراهم میسازد و زمان توقف سیستم را کاهش میدهد.
4. تنوع سایز و ساختار:
این سری در سه سایز ¾ اینچ، ۱ اینچ و ۱.۵ اینچ عرضه میشود. مدل ۱.۵ اینچ در نسخههای تکدیافراگمی و دودیافراگمی قابل تأمین است.
5. جنس بدنه و پوشش محافظ:
بدنه شیر از آلومینیوم دایکاست ساخته شده و با پوشش آنودایز محافظت شده تا در برابر عوامل خورنده و شرایط محیطی مقاومت کافی داشته باشد.
6. اتصالات مقاوم:
پیچ و مهرههای استفادهشده در این سری از جنس فولاد ضد زنگ انتخاب شدهاند تا دوام مکانیکی و مقاومت در برابر خوردگی تضمین گردد.
7. تنوع مدلهای عملکردی:
سری ۳۰۰ در دو نسخه عملکردی ارائه میشود:
- مدل VNP با پیلوت سلونوئیدی یکپارچه
- مدل VEM با قابلیت اتصال پنوماتیک از راه دور
8. شرط نصب ایمن:
نصب این شیرها صرفاً باید بهصورت اتصال پنوماتیک انجام شود و استفاده از روشهای نصب مکانیکی توصیه نمیگردد.
9. راهنمای نصب لوله:
برای عملکرد صحیح، توصیه میشود که لوله تا لبه داخلی شیر امتداد یابد تا آببندی و جریان هوا بهدرستی برقرار شود.
10. گزینههای دارای گواهینامه ATEX:
در صورت نیاز، مدلهای پیلوت یکپارچه با گواهی ATEX II 3 D (94/9/CE) قابل ارائه هستند. کد فنی مناسب برای این نسخه VEM+PV 24 V/DCX میباشد که شامل سیمپیچ سلونوئیدی 24 V-DC/18 W و کانکتور DIN مطابق با استاندارد ATEX است (PLG11-ATEX).
11. پاسخگویی به الزامات ایمنی پیشرفته:
شیرهای پیلوت از راه دور در صورت نصب با پیلوت PXA یا محفظه CXD، الزامات ATEX II 2 GD را مطابق با دستورالعمل 94/9/CE برآورده میسازند.

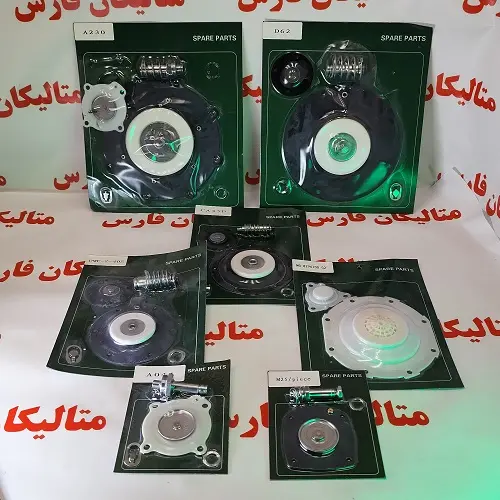

شیر پالس مدل VEM-VNP312 ساخت Mecair، با سیلکیت KIT DB 112/G طراحی شده تا آببندی دقیق و دوام عملکرد را در محیطهای صنعتی تضمین نماید. رزوه اتصال 1/2 1 اینچ انتخاب شده تا با اتصالات متداول در خطوط تولید هماهنگ باشد. بوبین شیر با ولتاژ DC24V فعال است و امکان سفارش با ولتاژهای جایگزین نیز وجود دارد. فشار کاری استاندارد این محصول بین 0.5 تا 7.5 بار میباشد.
مشخصات کلی شیر دیافراگمی | پالس ولو VEM-VNP312 برند Mecair
1. نوع سیال قابل استفاده:
این شیر برای عبور هوای فشرده، فیلتر شده و فاقد روغن طراحی شده است تا عملکرد پایدار در سیستمهای صنعتی تضمین گردد.
2. نوع دیافراگم استاندارد:
دیافراگم پیشفرض از جنس NBR انتخاب شده که محدوده دمای کاری آن بین -20°C تا +120°C بوده و مقاومت مناسبی در برابر روغن و حرارت دارد.
3. دیافراگم اختیاری – وایتون:
در صورت نیاز، دیافراگم از جنس وایتون قابل ارائه است که محدوده دمایی گستردهتری از -30°C تا +200°C را پوشش میدهد و برای شرایط دمای بالا مناسبتر است.
4. دیافراگم اختیاری – نیتریل:
دیافراگم نیتریل نیز بهعنوان گزینه جایگزین قابل تأمین است که عملکرد مؤثر در بازه دمایی -40°C تا +120°C را فراهم میسازد، بهویژه در محیطهای سرد و پرتنش.
5. محدوده فشار کاری:
شیر برای عملکرد در محدوده فشار 0.5 تا 7.5 بار طراحی شده است و قابلیت تطابق با سیستمهای پنوماتیک متنوع را دارا میباشد.
ویژگیهای ساختاری – شیر
- پوشش آلومینیومی شیر با فرآیند آنادایز، مقاومت سطحی بالا در برابر سایش و خوردگی را فراهم میسازد.
- بدنه از آلومینیوم دایکاست آنادایز شده ساخته شده تا در برابر فشارهای مکانیکی دوام کافی داشته باشد.
- پایه پیلوت از برنج کرومکاری شده انتخاب شده که در مدارهای کنترلی عملکرد دقیق را تضمین میکند.
- پایلوت از فولاد ضد زنگ طراحی شده تا در برابر دمای بالا و رطوبت، پایداری عملکرد حفظ شود.
- دیافراگم از NBR بوده و در برابر روغن و حرارت، انعطافپذیری مطلوبی دارد.
- آب بندها از فولاد ضد زنگ ساخته شدهاند تا در برابر تنشهای مکانیکی و محیطی مقاوم باشند.
- دیسک پشتی دیافراگم از استیل ضد زنگ طراحی شده تا فشار بهصورت یکنواخت منتقل شود.
- فنر دیافراگم با جنس فولاد ضد زنگ، خاصیت ارتجاعی را در طول عمر کاری حفظ میکند.
شیر برقی مدل VEM-VNP312 با وزن تقریبی 2.2 کیلوگرم، در بستهبندی صنعتی مقاوم عرضه میشود که ایمنی لازم در فرآیندهای لجستیکی و انبارداری را تضمین مینماید.
