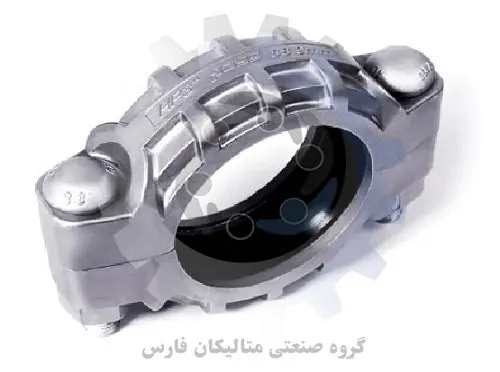

بست ویکتالیک 77A STAINLESS STEEL

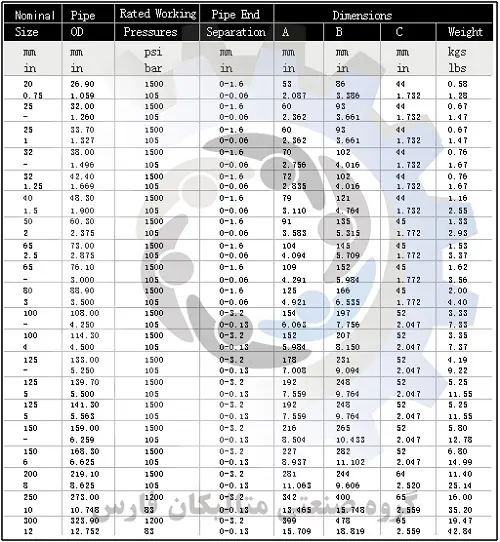

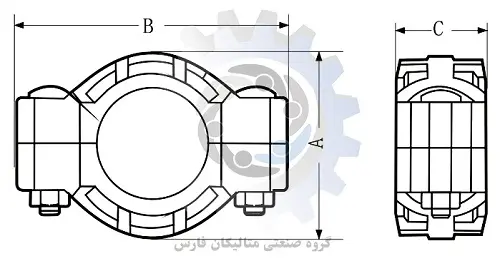

ابعاد بست ویکتالیک - اینچDN/ و فشار کاری:

3/4  اینچ تا 8 اینچ DN20 تا DN200 - 1500psi (105bar)

 10 تا 12 اینچ DN250 تا DN300 - 1200psi (83bar)

فقط شیار را برش دهید.

واشر لاستیکی:

مهر و موم واشر C شکل است که از واشر استاندارد EPDM (مونومر اتیلن پروپیلن دی ان) برای آب سرد، آب گرم، اسید رقیق، هوای بدون روغن و چندین محصول شیمیایی (30-~ 110 ℃) ساخته شده است. برای مواد متوسط مانند نفت مناسب نیست

پیچ و مهره:

□ پیچ های مسیر فولاد ضد زنگ 304 را به ASTM F-593 نوع

□ پیچ و مهره های مسیر فولاد ضد زنگ نوع 316 به ASTM A193 B-8M

مهره:

□ مهره های فولادی ضد زنگ 304 را به ASTM F-593 تایپ کنید

□ مهره های فولادی ضد زنگ نوع 316 به ASTM A193 B-8M

□ مهره های برنزی سیلیکونی سنگین به ASTM B98 C65100 برای گزینه

پیچ و مهره:

□ پیچ های مسیر فولاد ضد زنگ 304 را به ASTM F-593 نوع

□ پیچ و مهره های مسیر فولاد ضد زنگ نوع 316 به ASTM A193 B-8M

مهره:

□ مهره های فولادی ضد زنگ 304 را به ASTM F-593 تایپ کنید

□ مهره های فولادی ضد زنگ نوع 316 به ASTM A193 B-8M

□ مهره های برنزی سیلیکونی سنگین به ASTM B98 C65100 برای گزینه

مشخصات مواد مدل 77A

هوزینگ:

سوپر دوبلکس 2507 (CE3MN) به ASTM A890 Grade5A

□ CE8MN به ASTM A890 درجه 2A

□ Duplex 2205 (CD3MN) به ASTM A890 Grade4A

□ آستنیک 254 SMO (CK3MCuN) به A743

□ آستنیک 904L (CN2MCuN) تا A351

□ نوع 316 تا ASTM A531 CF8M

□ نوع 316L به ASTM A531 CF3M

پیچ و مهره:

□ پیچ های مسیر فولاد ضد زنگ 304 را به ASTM F-593 نوع

□ پیچ و مهره های مسیر فولاد ضد زنگ نوع 316 به ASTM A193 B-8M

مهره:

□ مهره های فولادی ضد زنگ 304 را به ASTM F-593 تایپ کنید

□ مهره های فولادی ضد زنگ نوع 316 به ASTM A193 B-8M

□ مهره های برنزی سیلیکونی سنگین به ASTM B98 C65100 برای گزینه
