توضیحات کوتاه: اتصالات بانجو BSP هیدرولیک یک نوع اتصال هیدرولیک است که در سیستمهای هیدرولیک استفاده میشود. این نوع اتصالات برای اتصال لولهها و قطعات هیدرولیک...
دانلود pdf ها:

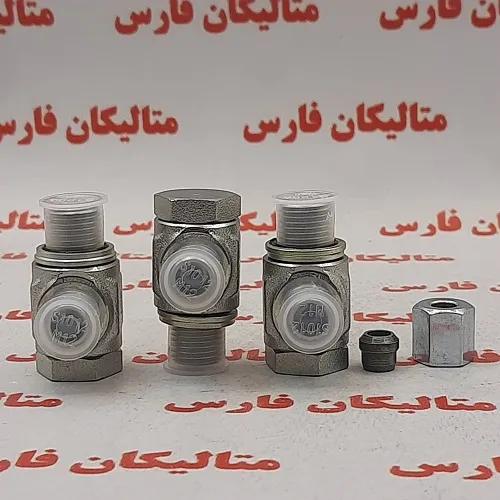

اتصالات بانجو BSP هیدرولیک یک نوع اتصال هیدرولیک است که در سیستمهای هیدرولیک استفاده میشود. این نوع اتصالات برای اتصال لولهها و قطعات هیدرولیک به یکدیگر استفاده میشود و به صورت پیچ و مهره عمل میکنند. اتصالات بانجو BSP هیدرولیک دارای ساختار سادهای هستند که شامل دو قسمت اصلی است. قسمت اول یا پدال، شامل چندین رشته پروانه شکل است که به صورت خارج شده در داخل لوله قرار میگیرد. قسمت دوم یا آبشار، اتصالات هیدرولیک فشارقوی شامل چندین رشته پروانه شکل است که در داخل لوله جایگذاری میشود. برای اتصال دو قطعۀ با استفادۀ از این نوع از اتصالات هیدرولیک، لولۀ تحقق بانجو در آبشار قرار میگیرد و سپس با چرخاندن آبشار به صورت مهرهای، لوله درون آبشار قفل میشود. این عمل باعث ایجاد یک اتصال محکم و بدون نشت بین دو قطعۀ هیدرولیکی میشود. اتصالات بانجو BSP هیدرولیک به دلیل ساختار ساده و کارایی بالا، در صنایع مختلف از جمله خودروسازی، صنایع نفت و گاز، صنایع شیمیایی و صنعت ساختمان استفاده میشوند.
مشخصات اتصالات بانجو BSP هیدرولیک عبارتند از:
1. نوع اتصال: BSP (British Standard Pipe)
2. قطر داخلی: معمولاً در سایزهای 1/8 اینچ تا 2 اینچ وجود دارد.
3. جنس: معمولاً از فولاد کربنی، استنلس استیل یا برنج ساخته شدهاند.
4. نوع رشته: معمولاً رشته موضوع دار برای اتصال به لولههای هیدرولیک استفاده میشود.
5. نوع سطح: عمدهترین نوع سطح در اتصالات BSP هیدرولیک، رشته خارجی (External Thread) است.
6. فشار کاری: حداکثر فشار کاری بستگی به سایز و جنس اتصال دارد و ممکن است تا 6000 پاسکال (600 بار) باشد.
7. استفاده: این نوع اتصالات در صنایع هیدرولیک، پنوماتیک و صنایع نفت و گاز استفاده میشود.
به منظور دیدن و مشاوره دربارهی محصولات بیشتر، لطفاً به لینک زیر مراجعه فرمایید.
https://metalicanfars.com/%D8%B4%DB%8C%D9%84%D9%86%DA%AF-%D8%B5%D9%86%D8%B9%D8%AA%DB%8C-P.V.C-%DB%8C%D8%A7-%D9%BE%D9%84%D8%A7%D8%B3%D8%AA%DB%8C%DA%A9/c2
لطفا توجه داشته باشید که مشخصات دقیق هر اتصالات بانجو BSP هیدرولیک بستگی به تولیدکننده و مدل محصول دارد. بنابراین، قبل از استفاده از هر نوع اتصالات، به دقت دستورالعملها و مشخصات فنی تولیدکننده را مطالعه کنید.

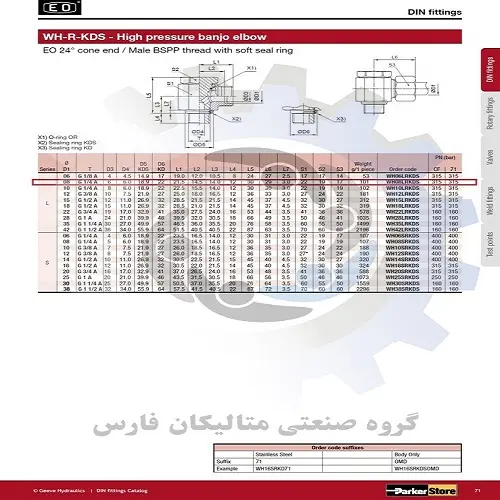

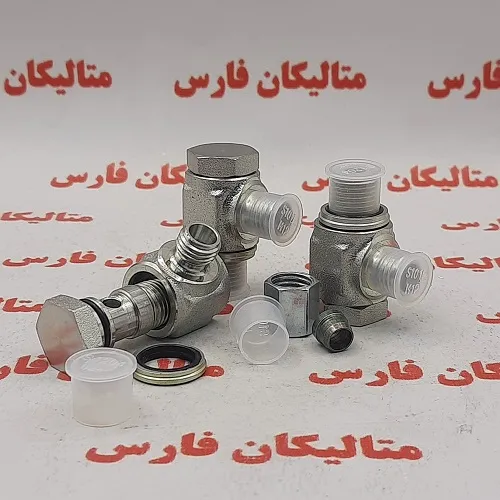

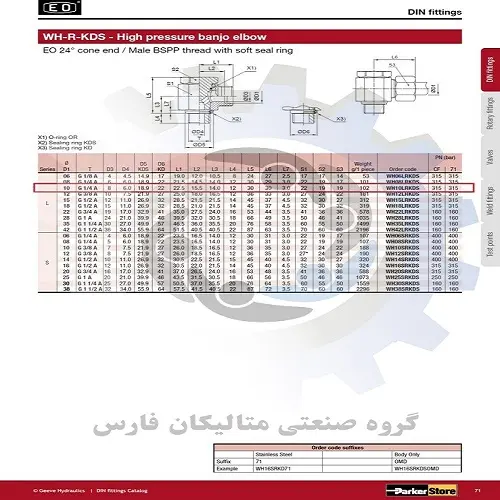

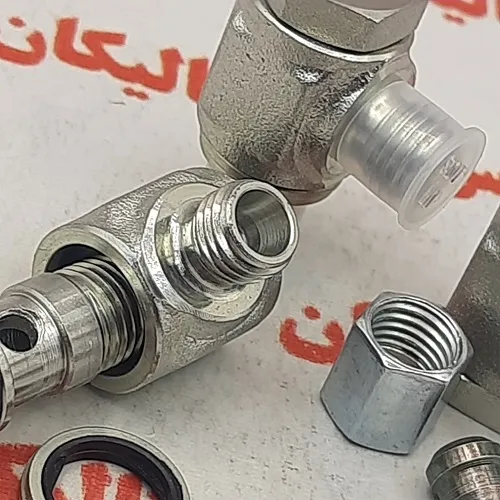

WH-R-KDS - High pressure banjo elbow بانجو BSP EO 24 cone end
استانداردهای فنی اتصالات بانجو BSP هیدرولیک عبارتند از:
1. استاندارد BSPP (British Standard Pipe Parallel): این استاندارد برای اتصالات موازی با پیچ و مهره استفاده میشود. قطر داخلی و خارجی پیچ و مهره در این استاندارد یکسان است.
2. استاندارد BSPT (British Standard Pipe Taper): این استاندارد برای اتصالات مخروطی با پیچ و مهره استفاده میشود. قطر داخلی پیچ و مهره در نقطه شروع کوچکتر و در نقطه پایان بزرگتر است.
3. استانداردهای ISO 228-1 و ISO 228-2: این استانداردها برای اتصالات با پیچ و مهره به کار میروند. ISO 228-1 برای اتصالات با قطر خارجی ثابت (موازی) و ISO 228-2 برای اتصالات با قطر داخلی ثابت (مخروطی) به کار میروند.
4. استانداردهای SAE J514 و ISO 8434-2: این استانداردها برای اتصالات با سیستم O-ring به کار میروند. این نوع اتصالات شامل یک سیستم مهر و موم است که با استفاده از O-ring ها، تسریب را به حداقل میرساند.
5. استانداردهای DIN 2353 و ISO 8434-1: این استانداردها برای اتصالات با سیستم شلنگ به کار میروند. در این نوع اتصالات، شلنگ با استفاده از پیچ و مهره به بدنه اتصالات متصل میشود.
با توجه به نوع و کاربرد هیدرولیک خود، باید استانداردهای مناسب را برای اتصالات بانجو BSP هیدرولیک خود انتخاب کنید.
متریال های اتصالات بانجو BSP هیدرولیک عبارتند از:
1. فولاد کربنی (Carbon Steel): معمولاً از جنس فولاد کربنی با استاندارد ASTM A105 ساخته می شوند. این نوع متریال بسیار قوی و مقاوم در برابر فشار و حرارت است.
2. استنلس استیل (Stainless Steel): استفاده از جنس استنلس استیل با استانداردهای 304 یا 316 در صنایع حساس به آب، شیمیایی و غذایی پرطرفدار است. این نوع متریال دارای خاصیت ضد زنگ و مقاوم در برابر خوردگی است.
3. آلومینیوم (Aluminum): برخلاف فولاد که سبک نبوده و تحمل فشار بالاتر را داراست، آلومینیوم سبک و مناسب برای کاربردهای سبک تر مانند صنعت هوافضا و خودروسازی است.
4. برونز (Bronze): این نوع متریال به دلایل خاص خود، به عنوان یک جایگزین مناسب برای استنلس استیل در برخی از موارد مورد استفاده قرار می گیرد. برونز دارای خاصیت مقاومت در برابر خوردگی و سایش است.
5. پلیمرها (Polymers): برخی از اتصالات هیدرولیک BSP با استفاده از پلیمرها مانند نایلون، پلیاتیلن و تفلون ساخته می شوند. این نوع متریال ها به دلایل خاص خود، مناسب برای کاربردهای خاص و حساس به آب و شیمی مانند صنعت غذایی و داروسازی هستند.
