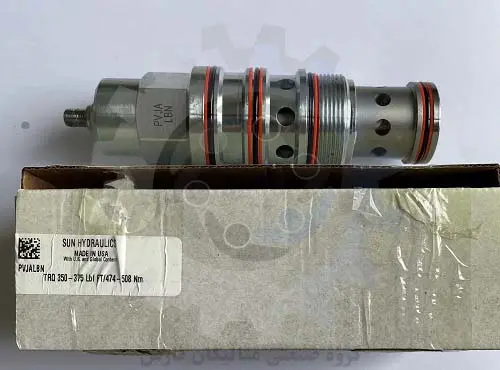

کانتربالانس هیدرولیک sun مدل PVJA-LBN

کانتربالانس هیدرولیک sun مدل PVJA-LBN

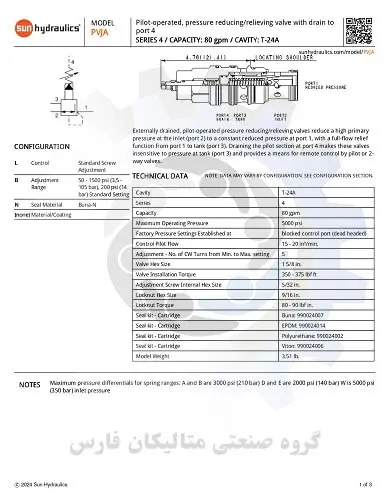

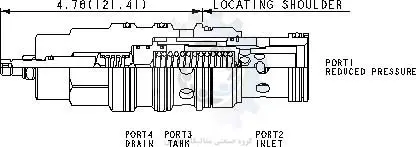

 شیرهای کاهش/ تخلیه کننده فشار با تخلیه بیرونی، فشار اولیه بالا در ورودی (درگاه 2) را به فشار کاهش یافته ثابت در درگاه 1 کاهش می‌دهند، با یک عملکرد تخلیه کامل جریان از درگاه 1 تا مخزن (درگاه 3). تخلیه بخش پایلوت در پورت 4 این شیرها را نسبت به فشار مخزن (درگاه 3) غیر حساس می کند و وسیله ای برای کنترل از راه دور توسط شیرهای پیلوت یا دو طرفه فراهم می کند.

حداکثر فشار در پورت 3 باید به 3000 psi (210 بار) محدود شود.

 شیرهایی که به صورت پایلوت کار می‌کنند، انتقال باند مرده بسیار کم بین حالت‌های کاهش و تخلیه کننده را نشان می‌دهند.

حداکثر فشار ورودی توصیه شده توسط محدوده تنظیم تعیین می شود. محدوده های D، E، N و Q با حداکثر اختلاف psi 2000 (140 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های A، B، و H با حداکثر اختلاف psi 3000 (210 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های C و W با فشار ورودی 5000 psi (350 بار) آزمایش می شوند.

شیرهای آزمایشی دارای ویژگی‌های فشار/جریان فوق‌العاده صاف هستند، بسیار پایدار هستند و پسماند پایینی دارند.

فشار روی درین (درگاه 4) مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند و نباید از 5000 psi (350 بار) تجاوز کند.

شیر های کاهنده، کاهنده/تخلیه کننده  که توسط پایلوت کار می کنند طبیعتاً دریچه های سریع الاثر نیستند. برای پاسخ دینامیکی برتر، شیرهای عمل مستقیم را در نظر بگیرید.

کارتریج های پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به کیت آسیب می رساند.

با کنترل فشار در تخلیه (درگاه 4)، تنظیم موثر شیر کنترل فشار را می توان نسبت به تنظیم اسمی شیر افزایش داد.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
