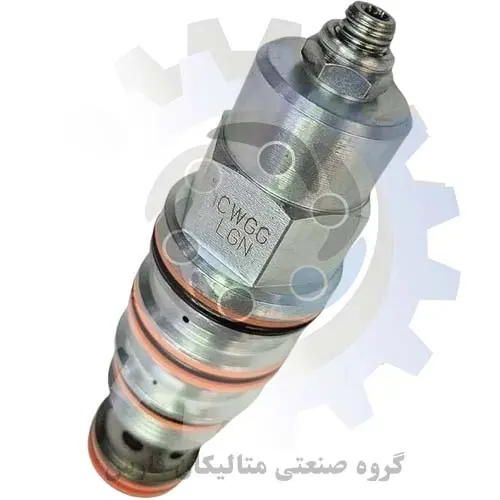

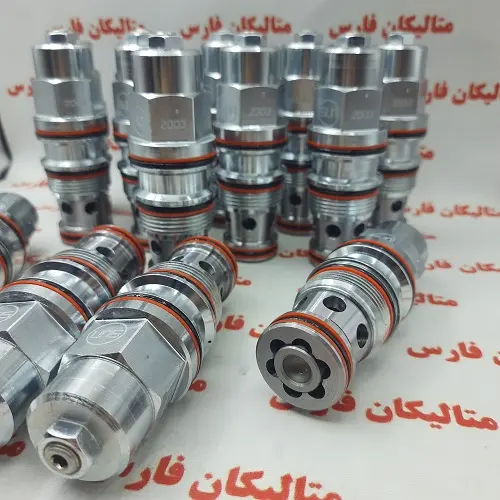

کانتربالانس هیدرولیک sun مدل CWGG-LGN
در دسترس بودن: موجود
توضیحات کوتاه: ویژگی های فنی کانتربالانس هیدرولیک sun مدل CWGG-LGN شیر هیدرولیک سان SUN تهویهشده با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. لاجیک کانتربالانس ولو اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر لاجیک با نرخ تعیین شده توسط نسبت پیلوت. فشار برگشتی در پورت 2 بر تنظیم سوپاپ تأثیر نمی گذارد زیرا محفظه فنر به شیر (درگ...

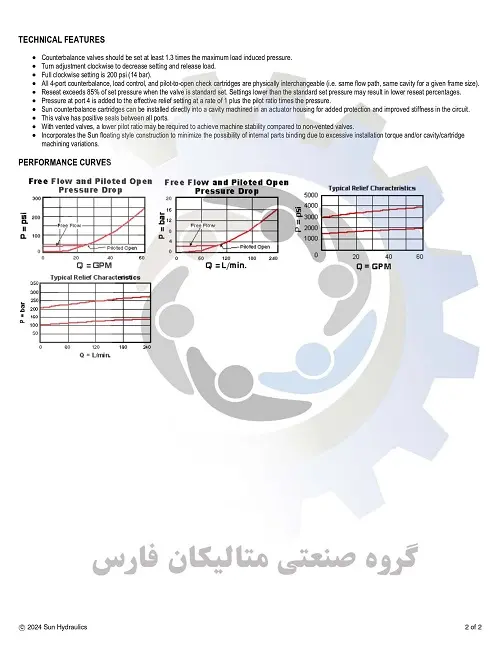

ویژگی های فنی کانتربالانس هیدرولیک sun مدل CWGG-LGN
شیر هیدرولیک سان SUN تهویهشده با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. لاجیک کانتربالانس ولو اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر لاجیک با نرخ تعیین شده توسط نسبت پیلوت. فشار برگشتی در پورت 2 بر تنظیم سوپاپ تأثیر نمی گذارد زیرا محفظه فنر به شیر (درگاه 4) اشاره می کند.
از نام های دیگر این شیرهای کاهش فشار SUN hydraulic می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد.
شیر کانتربالانس هیدرولیکی باید حداقل 1.3 برابر حداکثر فشار ناشی از بار تنظیم شوند.
تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم و بار را آزاد کنید.
تنظیم کامل در جهت عقربه های ساعت 200 psi (14 بار) است.
همه کارتریجهای 4 پورت تعادل، کنترل بار، و کارتریجهای چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).
هنگامی که لاجیک کانتربالانس سان تنظیم شده باشد، قرارگیری مجدد از 85٪ فشار تنظیم شده بیشتر می شود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایینتر نشستن شود.
فشار در پورت 4 با نرخ 1 بعلاوه نسبت پیلوت ضربدر فشار به تنظیم کمک موثر اضافه می شود.
کارتریج های ضد تعادل SUN را می توان مستقیماً در یک حفره ماشین کاری شده در محفظه محرک برای محافظت بیشتر و سفتی بهبود یافته در مدار نصب کرد.
این ولو هیدرولیکی سان بین تمام پورت ها آب بندی مثبت دارد.
در شیرهای هواکش، نسبت پایلوت کمتری ممکن است برای دستیابی به پایداری ماشین در مقایسه با شیرهای بدون تهویه مورد نیاز باشد.
دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

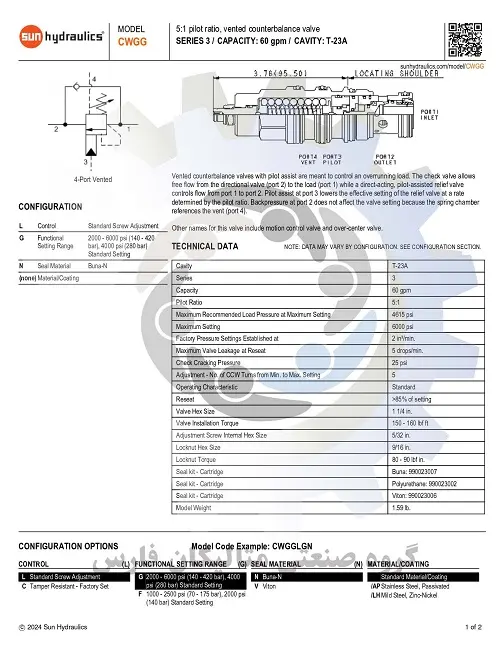

مشخصات تکنیکی کانتربالانس هیدرولیک sun مدل CWGG-LGN

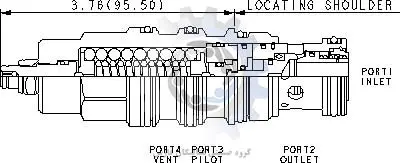

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CWGG-LGN براساس کد فنی حفره T-23A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 - 160 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل CWGG-LGN سایز 1 1/4 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل CWGG-LGN سایز M36 می باشد
- این کانتر بالانس هیدرولیک مدل CWGG-LGN ظرفیت 60 گالن بر دقیقه می باشد
4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کانتربالانس هیدرولیکی سان 5:1 می باشد.
5. حداکثر فشار بار توصیه شده برای کارتریج SUN hydraulicمدل CWGG-LGN در حداکثر تنظیم برابر با 4615 psi می باشد.
6. همچنین حداکثر فشار تنظیم 6000 psi برای کارتریج ولو هیدرولیک sun hydraulicمدل CWGG-LGN می باشد.
7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.
9. فشار بررسی برای اطمینان از عدم وجود ترک در قطعه، 25 psi می باشد.
10 . سایز آچارخور اصلی شش گوش شیر لاجیک Sun hydraulic مدل CWGG-LGN 1 1/4 اینچ می باشد.
11 . سایز پیچ تنظیم داخلی شش گوش این شیر سان هیدرولیک برابر با سایز 5/32 اینچ می باشد.
12 . سایز مهره شش گوش نصب شده بروی این فشارشکن Sun hydraulic 9/16 اینچ می باشد.
13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
14 . وزن کلی این شیر کارتریج هیدرولیک sun برابر با 1.59 پوند می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CWGG-LGN با کدفنی بونا: 990023007 قابل عرضه است
16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990023002 قابل تامین است
17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CWGG-LGN باکدفنی 990023006 قابل ارائه است.
- اطلاعات فنی نصب شیر کانتربالانس هیدرولیکی بر اساس استاندارد Standard S-171 معادل با سری سه این شرکت می باشد.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
کانتربالانس
کانتر بالانس هیدرولیک
لاجیک کانتربالانس ولو
کانتربالانس هیدرولیکی
شیر کانتربالانس
شیر کانتربالانس هیدرولیکی
لاجیک کانتربالانس
شیر لاجیک
متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
وزن : 731.4 کیلوگرم
