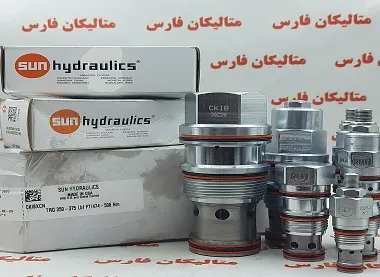

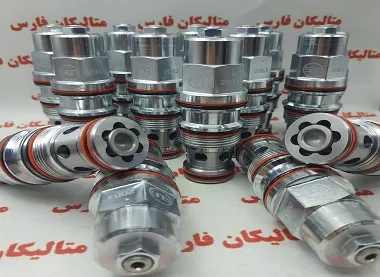

کانتربالانس هیدرولیک sun مدل CVEV XCN

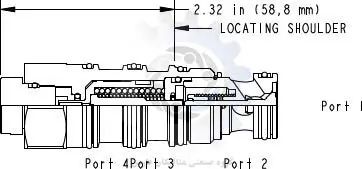

این شیر سان هیدرولیک یک پایلوت برای باز کردن شیر چک است. دارای پیلوت کیت شده، صندلی استیل و هواکش می باشد. این اجازه می دهد تا جریان آزاد از شیر (درگاه 2) به بار (پورت 1) و جریان را در جهت مخالف مسدود می کند. فشار پیلوت (درگاه 3) شیر را از درگاه 1 به درگاه 2 باز می کند. فشار پیلوت مورد نیاز برای باز کردن شیر با فشار بار در پورت 1 متناسب است. شیر کنترل فشار به فشار در پورت 2 حساس نیست زیرا محفظه فنر وجود دارد. به دریچه (درگاه 4) ارجاع داده شده است.

فشار پایلوت به اندازه 75 psi (5 بار) بالاتر از فشار شیر می تواند از بسته شدن شیر جلوگیری کند.

فشار در پورت 4 (دریچه) را می پذیرد اما نمی تواند از 5000 psi (350 بار) تجاوز کند.

کارتریج های چک پایلوت به باز، دریچه های قفل کننده هستند، نه دریچه های کنترل حرکت. برای کاربردهای کنترل حرکت، از شیرهای تعادل استفاده کنید.

کارتریج های چک چهار پورت پیلوت به باز و کارتریج های تعادل چهار پورت از نظر فیزیکی قابل تعویض هستند (یعنی حفره های یکسان، مسیر جریان یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از سطح نصب ممکن است متفاوت باشد.

تقریباً 1 قطره (0.07 سی سی) سیال از ناحیه پیلوت به محفظه فنر تهویه شده در هر 4000 سیکل عبور می کند.

برای مدل‌هایی که گزینه کنترل آزاد کردن بار دستی دارند، رهاسازی بار را در جهت عقربه‌های ساعت بچرخانید تا بار آزاد شود.

محافظت از شکستگی شلنگ را فراهم می کند، از جابجایی بارها جلوگیری می کند و بارهای تحت فشار را به طور مثبت قفل می کند.

نشتی بسیار کم صندلی و پاپت برای عمر طولانی عملیات حرارتی می شوند. اگر بار به دلیل سوپاپ جابجا شود، احتمالاً نشیمنگاه در اثر آلودگی آسیب دیده است و شیر باید تعویض شود.

پیلوت کیت شده برای استفاده در مدارهایی که نشتی درگاه متقاطع نامطلوب است.

درگاه 4 (دریچه) هرگز نباید مسدود شود، زیرا در نهایت ریزش آب بند باعث اختلال در عملکرد سوپاپ می شود.

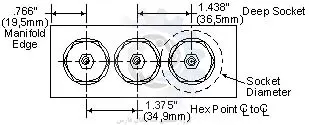

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
