این شیر سان هیدرولیک یک شیر یکطرفه بازشو با پایلوت است. دارای یک پایلوت آببندی شده، یک نشیمنگاه فولادی و بدون شیر است. این شیر اجازه میدهد جریان آزاد از شیر (پورت ۲) به بار (پورت ۱) جریان یابد و جریان در جهت مخالف را مسدود میکند. فشار در پایلوت (پورت ۳) شیر را از پورت ۱ به پورت ۲ باز میکند. فشار پایلوت مورد نیاز در پورت ۳ برای باز کردن شیر مستقیماً با فشار بار در پورت ۱ متناسب است. فشار در پورت ۲ مستقیماً با فشار پایلوت مخالف است.

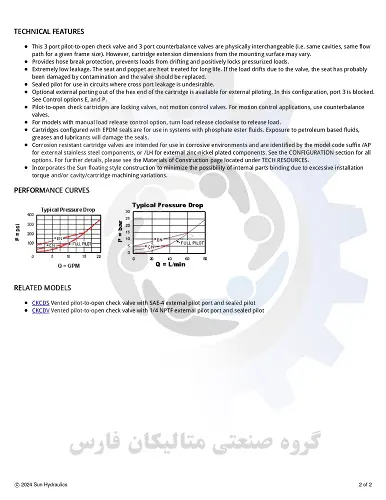

این شیر کاهش فشار یکطرفه بازشو با پایلوت ۳ پورت و شیرهای متعادلکننده ۳ پورت از نظر فیزیکی قابل تعویض هستند (یعنی حفرههای یکسان، مسیر جریان یکسان برای اندازه فریم مشخص). با این حال، ابعاد امتداد کارتریج از سطح نصب ممکن است متفاوت باشد.
محافظت در برابر پارگی شلنگ را فراهم میکند، از رانش بارها جلوگیری میکند و بارهای تحت فشار را به طور مثبت قفل میکند.
نشتی بسیار کم. نشیمنگاه و پاپت برای عمر طولانی عملیات حرارتی شدهاند. اگر بار به دلیل شیر رانش کند، احتمالاً نشیمنگاه در اثر آلودگی آسیب دیده است و شیر کنترل فشار باید تعویض شود.
پایلوت آببندی شده برای استفاده در مدارهایی که نشتی پورت متقاطع نامطلوب است.
خروجی خارجی اختیاری از انتهای شش گوش کارتریج برای پایلوت خارجی موجود است. در این پیکربندی، پورت ۳ مسدود شده است. به گزینههای کنترل E و P مراجعه کنید.
کارتریجهای کنترلی پایلوت-باز، شیرهای قفلکننده هستند، نه شیرهای کنترل حرکت. برای کاربردهای کنترل حرکت، از شیرهای متعادلکننده استفاده کنید.
برای مدلهایی که گزینه کنترل دستی رهاسازی بار دارند، رهاسازی بار را در جهت عقربههای ساعت بچرخانید تا بار آزاد شود.
کارتریجهای پیکربندی شده با آببندهای EPDM برای استفاده در سیستمهایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات، گریسها و روانکنندههای پایه نفتی به آببندها آسیب میرساند.
شیرهای کارتریجی مقاوم در برابر خوردگی برای استفاده در محیطهای خورنده در نظر گرفته شدهاند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی آبکاری شده روی-نیکل شناسایی میشوند. برای همه گزینهها به بخش پیکربندی مراجعه کنید. برای جزئیات بیشتر، لطفاً به صفحه مواد ساختمانی واقع در زیر منابع فنی مراجعه کنید.
شامل ساختار شناور خورشیدی است تا احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج را به حداقل برساند.

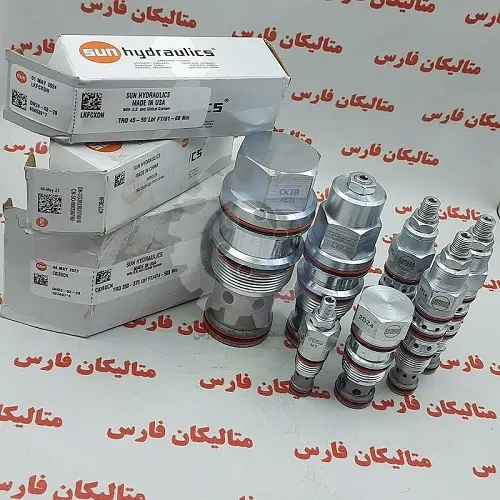

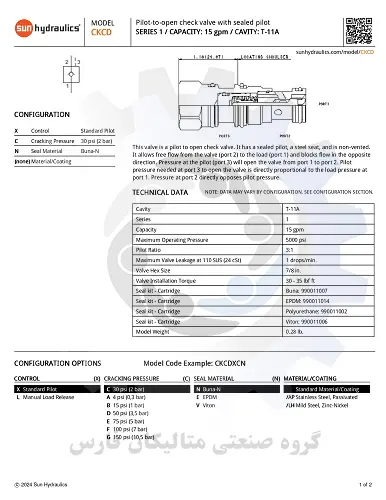

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CKCD XCN

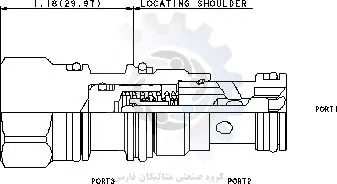

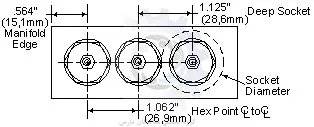

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CKCD XCN براساس کد فنی حفره T-11A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد.
ب: ابعاد شش گوش آچارخور ولو مدل CKCD XCN سایز 7/8 اینچ می باشد.
پ: دنده شیر کارتریج ولو سان مدل CKCD XCN سایز M20 می باشد.
- این شیر کارتریج مدل CKCD XCN ظرفیت 15 گالن بر دقیقه می باشد.
- نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1 می باشد.
- همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
- حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل CKCD XCN در حالت نصب مجدد تا 1 قطره در دقیقه نرمال خواهد بود.
- سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
- وزن کلی شیر کارتریج سان مدل CKCD XCN برابر با 0.28 پوند می باشد.
- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
- درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CKCD XCN با کدفنی بونا: 990011007 قابل عرضه است.
- درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990011002 قابل تامین است.
- درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CKCD XCN باکدفنی 990011006 قابل ارائه است.
وزن : 0.127 کیلوگرم
