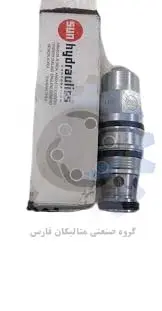

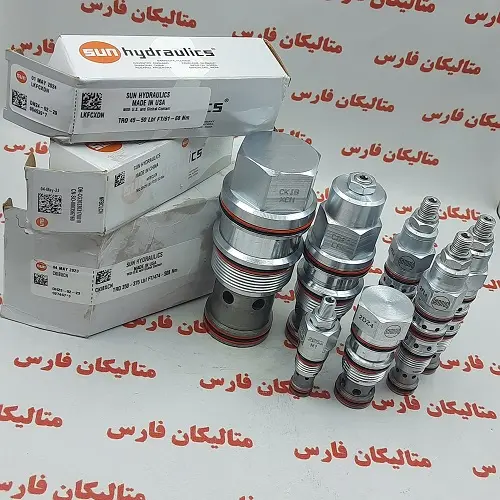

کانتربالانس هیدرولیکی مدل CBGGLJV
در دسترس بودن: موجود
توضیحات کوتاه: ویژگی های فنی کانتربالانس هیدرولیکی مدل CBGGLJV شیر لاجیک با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار با نرخ تعیین شده توسط نسبت پیلوت. از نام های دیگر این شیرهای کاهش فشار SUN hydraulic می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد. شیرهای...

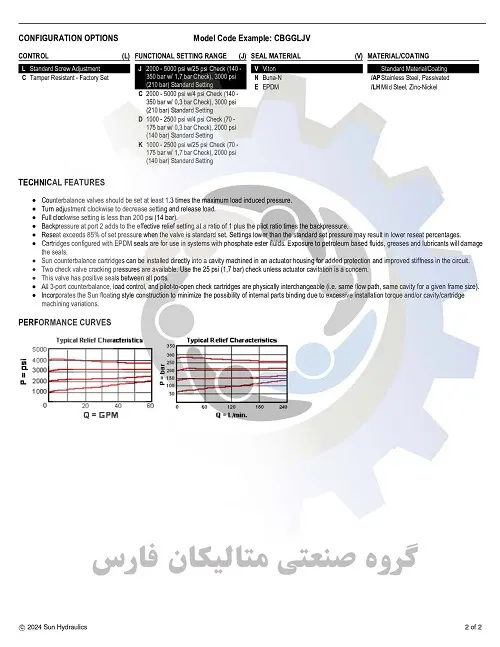

ویژگی های فنی کانتربالانس هیدرولیکی مدل CBGGLJV
شیر لاجیک با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار با نرخ تعیین شده توسط نسبت پیلوت.
از نام های دیگر این شیرهای کاهش فشار SUN hydraulic می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد.
شیرهای ضد تعادل باید حداقل 1.3 برابر حداکثر فشار ناشی از بار تنظیم شوند.
تنظیم لاجیک کانتربالانس سان را در جهت عقربه های ساعت بچرخانید تا تنظیم و بار را آزاد کنید.
تنظیم کامل در جهت عقربه های ساعت کمتر از 200 psi (14 بار) است.
فشار برگشتی در پورت 2 با نسبت 1 به علاوه نسبت پایلوت ضربدر فشار برگشتی به تنظیم موثر کمک می کند.
هنگامی که شیر استاندارد تنظیم شده باشد،شیر هیدرولیک کارتریج SUN قرارگیری مجدد از 85٪ فشار تنظیم شده بیشتر می شود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایینتر نشستن شود.
کانتر بالانس هیدرولیک با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به کیت آسیب می رساند.
کارتریج های ضد تعادل SUN را می توان مستقیماً در یک حفره ماشین کاری شده در محفظه محرک برای محافظت بیشتر و سفتی بهبود یافته در مدار نصب کرد.
دو فشار ترک خوردگی شیر چک موجود است. از چک 25 psi (1,7 bar) استفاده کنید مگر اینکه کاویتاسیون محرک نگران کننده باشد.
این ولو هیدرولیکی سان بین تمام پورت ها آب بندی مثبت دارد.
همه کارتریجهای 3 پورت تعادل، کنترل بار، و کارتریجهای چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).
دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

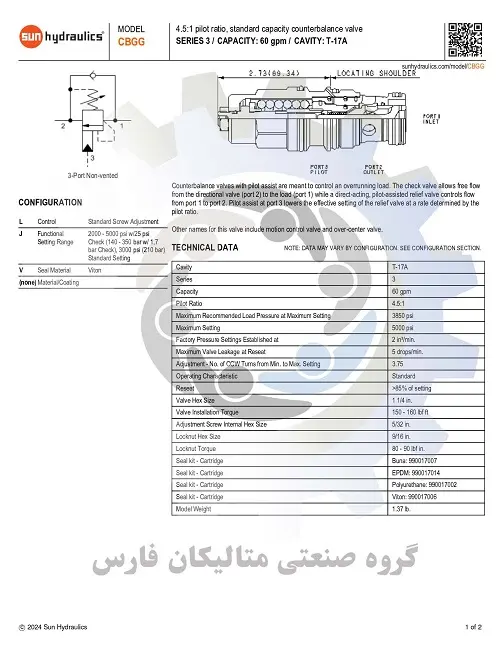

مشخصات تکنیکی کانتربالانس هیدرولیکی مدل CBGGLJV

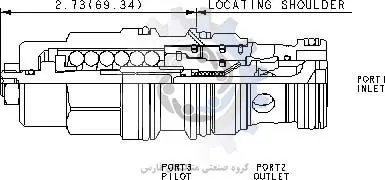

- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CBGGLJV براساس کد فنی حفره T-17A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 - 160 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل CBGGLJV سایز 1 1/4 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل CBGGLJV سایز M36 می باشد
- این شیر کارتریج مدل CBGGLJV ظرفیت 60 گالن بر دقیقه می باشد
4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 4.5:1 می باشد.
5. حداکثر فشار بار توصیه شده برای کارتریج SUN hydraulicمدل CBGGLJV در حداکثر تنظیم برابر با 3850 psi می باشد.
6. همچنین حداکثر فشار تنظیم 5000 psi برای کارتریج ولو هیدرولیک sun hydraulicمدل CBGGLJV می باشد.
7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.
8. حداکثر نشتی روغن سوپاپ کانتر بالانس هیدرولیک مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.
10 . سایز آچارخور اصلی شش گوش شیر کنترل فشار Sun hydraulic مدل CBGGLJV 1 1/4 اینچ می باشد.
11 . سایز پیچ تنظیم داخلی شش گوش این شیر سان هیدرولیک برابر با سایز 5/32 اینچ می باشد.
12 . سایز مهره شش گوش نصب شده بروی این فشارشکن Sun hydraulic 9/16 اینچ می باشد.
13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
14 . وزن کلی این لاجیک کانتربالانس sun برابر با 1.37 پوند می باشد.
سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:
15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CBGGLJV با کدفنی بونا: 990017007 قابل عرضه است
16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990017002 قابل تامین است
17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CBGGLJV باکدفنی 990017006 قابل ارائه است.
- اطلاعات فنی نصب کانتربالانس هیدرولیکی مدل CBGGLJV بر اساس استاندارد Standard S-171 معادل با سری سه این شرکت می باشد.
توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS
میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
کانتربالانس
کانتر بالانس هیدرولیک
لاجیک کانتربالانس ولو
کانتربالانس هیدرولیکی
شیر کانتربالانس
شیر کانتربالانس هیدرولیکی
لاجیک کانتربالانس
شیر لاجیک
متریال و عمر کاری لوازم آب بندی کارتریج V:
لاستیک فلوروکربن FKM (Viton®، محصول DuPont) - 20- تا 120 درجه سانتیگراد - ماندگاری 20 سال
