کانتربالانس هیدرولیکی سان مدل CBBD-LJN

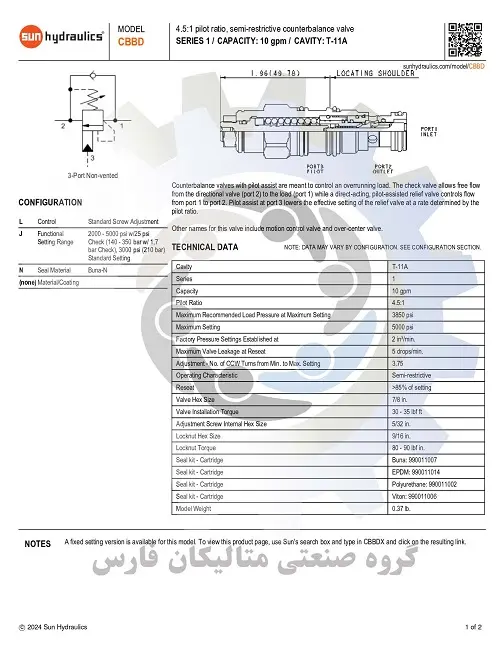

مشخصات تکنیکی کانتربالانس هیدرولیکی سان مدل CBBD-LJN

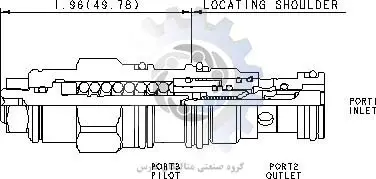

1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CBBD-LJN براساس کد فنی حفره T-11A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CBBD-LJN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CBBD-LJN سایز M20 می باشد

این شیر کارتریج مدل CBBD-LJN ظرفیت 10 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 4.5:1 می باشد.

5. حداکثر فشار بار توصیه شده برای شیر کنترل فشار  Sun hydraulic مدل CBBD-LJN در حداکثر تنظیم برابر با 3850  psi می باشد.

6. همچنین حداکثر فشار تنظیم 5000  psi برای این شیر کارتریجی هیدرولیک می باشد.

7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش کارتریج  SUN hydraulicمدل CBBD-LJN  ،7/8  اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر سان هیدرولیک برابر با سایز 5/32  اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی کارتریج ولو هیدرولیک  sun hydraulicمدل CBBD-LJN ، 9/16  اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90  پوند بر اینچ می باشد.

14 . وزن کلی این شیر کارتریج هیدرولیک sun برابر با 0.35 پوند می باشد.

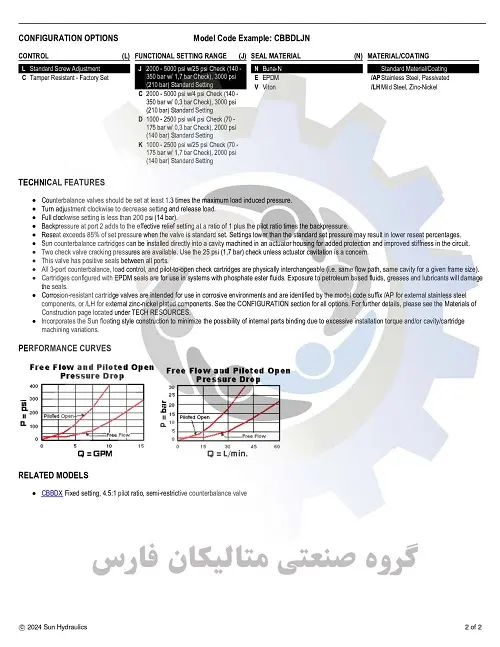

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CBBD-LJN با کدفنی بونا: 990011007 قابل عرضه است

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990011002 قابل تامین است

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CBBD-LJN باکدفنی 990011006 قابل ارائه است.

1. اطلاعات فنی نصب کانتربالانس هیدرولیکی سان مدل CBBD-LJN بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst               یا             35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با  µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

کانتربالانس
کانتر بالانس هیدرولیک
لاجیک کانتربالانس ولو
کانتربالانس هیدرولیکی
شیر کانتربالانس
شیر کانتربالانس هیدرولیکی
لاجیک کانتربالانس
شیر لاجیک

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله
