متالیکان فارس | کارتریج sun hydraulic مدل DCDC XCN

کارتریج های جهت دار سه حالته و 4 جهته شیر های جهت دار 6 پورت فنری هستند که می توانند از بین گزینه های اهرم ای پیکربندی شوند. پورت منبع تغذیه پورت 3 است و تمام پورت ها 5000 psi (350 بار) را می پذیرند. ظرفیت این شیرهای پیلوت به شیفت به نوع اهرم مشخص شده بستگی دارد.

همه پورت ها 5000 psi (350 بار) را می پذیرند، از جمله پورت های x و y pilot (پورت 5 و پورت 6).

دلیل ظرفیت‌های مختلف یا محدودیت‌های عملکردی برای پیکربندی‌های مختلف اهرم، نیروهای جریان هستند. نیروهای جریان متناسب با جریان و افت فشار هستند. به طور معمول، آنها در برابر باز شدن یک گذرگاه مقاومت می کنند. پیکربندی های اهرم ای که معابر را در مرکز فنر باز می کنند، حساس ترین هستند. اگر نیروهای جریان ناشی از شرایط جریان و فشار از نیروی فنر مرکزی فراتر رود، شیر کاهش فشار ممکن است به طور کامل جابجا نشود. جریان های بالاتر ممکن است در فشارهای پایین تر استفاده شوند.

نشتی ذکر شده در داده های فنی برای هر مسیر است.

پورت های پایلوت 5 و 6 به طور مثبت از درگاه های کاری آب بند شده اند.

اهرم و آستین سخت شده نرخ نشت اهرم ثابت و کم و ویژگی های سایش عالی را ارائه می دهد.

دارای ساختاری به سبک شناور خورشید برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

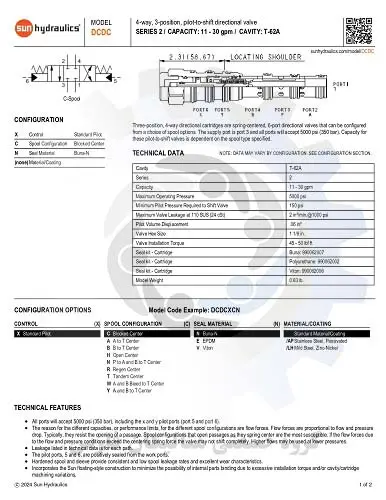

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل DCDC XCN

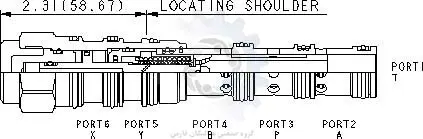

1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل DCDC XCN براساس کد فنی حفره T-62A می باشد که برابر با:

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 45 - 50 پوند بر فوت می باشد

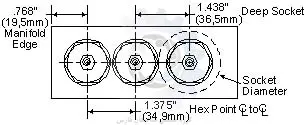

ب: ابعاد شش گوش آچارخور ولو مدل DCDC XCN سایز 1 1/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل DCDC XCN سایز 1"-14 UNS می باشد

2. این شیر کارتریج مدل DCDC XCN ظرفیت 11 - 30 گالن بر دقیقه می باشد.

3. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

4. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 2 قطره در دقیقه نرمال خواهد بود.

5 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/8 اینچ می باشد.

6 . وزن کلی شیر کارتریج سان مدل DCDC XCN برابر با 0.83 پوند می باشد.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری دو این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

1 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل DCDC XCN با کدفنی بونا: 990062007 قابل عرضه است.

2. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990062002 قابل تامین است.

3 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل DCDC XCN باکدفنی 990062006 قابل ارائه است.

وزن : 381.8 کیلوگرم

کارتریج sun hydraulic مدل DCDC XCN
