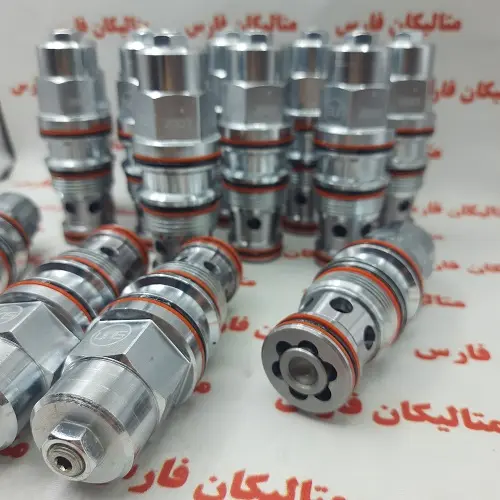

کارتریج sun hydraulic مدل CKEB-XCN

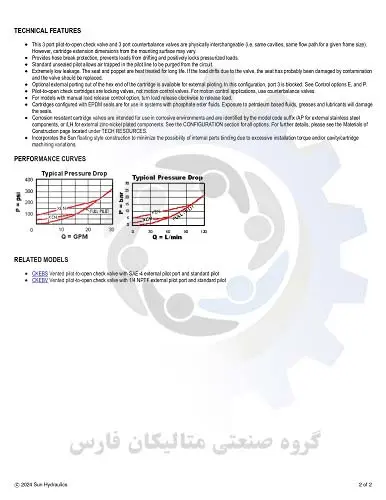

ویژگی های فنی کارتریج sun hydraulic مدل CKEB-XCN

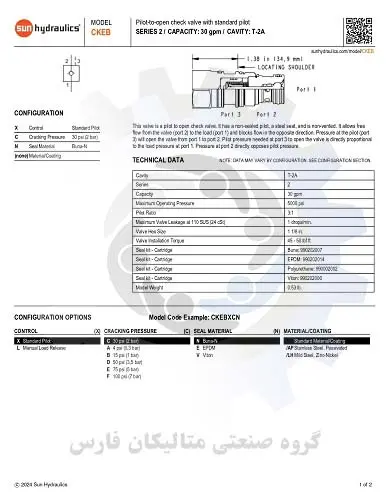

شیر کنترل فشار  Sun hydraulic مدل CKEB-XCN یک پایلوت برای باز کردن شیر چک است. دارای پیلوت بدون پلمپ، صندلی فولادی و بدون هواکش است. این اجازه می دهد تا جریان آزاد از شیر (درگاه 2) به بار (پورت 1) و جریان را در جهت مخالف مسدود می کند. فشار در پیلوت (درگاه 3) شیر را از درگاه 1 به درگاه 2 باز می کند. فشار پیلوت مورد نیاز در پورت 3 برای باز کردن شیر مستقیماً با فشار بار در پورت 1 متناسب است. فشار در پورت 2 مستقیماً با فشار پیلوت مخالف است.

کارتریج  SUN hydraulicمدل CKEB-XCN چک 3 پورت پایلوت به باز و شیر تعادل 3 پورت از نظر فیزیکی قابل تعویض هستند (یعنی حفره‌های یکسان، مسیر جریان یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش کارتریج از سطح نصب ممکن است متفاوت باشد.

محافظت از شکستگی شلنگ را فراهم می کند، شیر هیدرولیک کارتریج سان SUN از جابجایی بارها جلوگیری می کند و بارهای تحت فشار را به طور مثبت قفل می کند.

پیلوت استاندارد بدون آب بندی اجازه می دهد تا هوای محبوس شده در خط پیلوت از مدار خارج شود.

نشتی بسیار کم صندلی و پاپت برای عمر طولانی عملیات حرارتی می شوند. اگر بار به دلیل سوپاپ جابجا شود، احتمالاً نشیمنگاه در اثر آلودگی آسیب دیده است و شیر باید تعویض شود.

پورت خارجی اختیاری از انتهای شش گوش کارتریج ولو سان  برای پیلوتی خارجی در دسترس است. در این پیکربندی، پورت 3 مسدود شده است. به گزینه های کنترل E و P مراجعه کنید.

کارتریج های چک پایلوت به باز، دریچه های قفل کننده هستند، نه دریچه های کنترل حرکت. برای کاربردهای کنترل حرکت، از شیرهای تعادل سان استفاده کنید.

برای مدل‌هایی که گزینه کنترل آزاد کردن بار دستی دارند، رهاسازی بار را در جهت عقربه‌های ساعت بچرخانید تا بار آزاد شود.

کارتریج های پیکربندی شده با مهر و موم EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

دریچه‌های کارتریج مقاوم در برابر خوردگی برای استفاده در محیط‌های خورنده در نظر گرفته شده‌اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل شناسایی می‌شوند. برای همه گزینه ها به بخش CONFIGURATION مراجعه کنید. برای جزئیات بیشتر کانتربالانس sun hydraulic، لطفا به صفحه مصالح ساختمانی که در زیر منابع فناوری قرار دارد مراجعه کنید.

دارای ساختار سبک شناور خورشید برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
