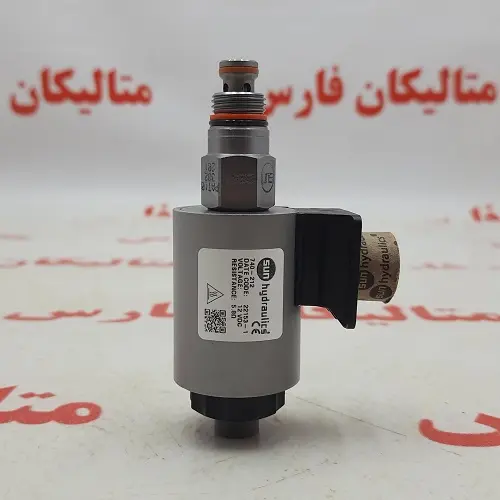

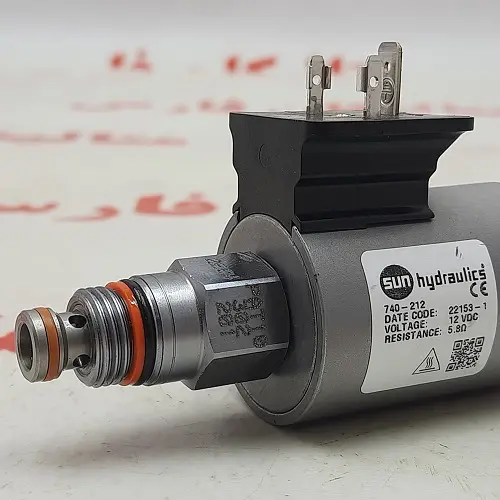

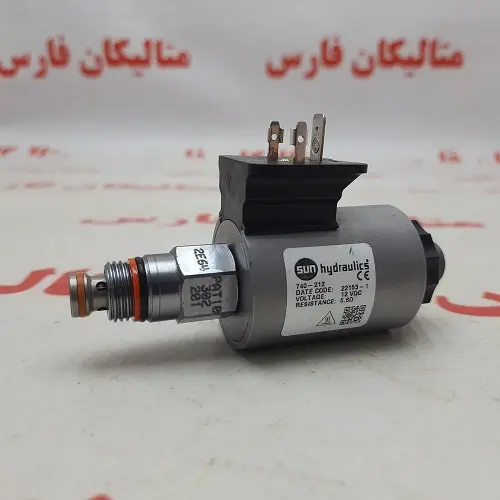

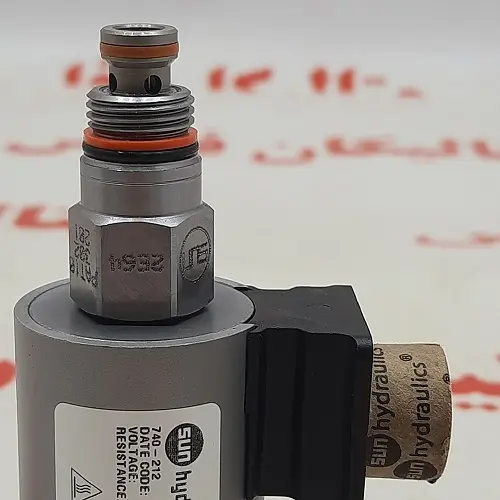

کارتریج ولو + بوبین sun Hydraulic DTAFMCN-212

کارتریج ولو + بوبین sun Hydraulic DTAFMCN-212

این کارتریج دو طرفه و دو وضعیتی سری FLeX که با سلونوئید کار می‌کند، یک شیر پاپت جهت‌دار با عملکرد مستقیم است. این شیرهای کارتریج که در پیکربندی‌های معمولاً باز یا معمولاً بسته موجود هستند، دارای طراحی متعادل فشار، نشتی کم و امکان جریان یا انسداد در هر دو جهت می‌باشند.

این کارتریج را می‌توان مستقیماً در حفره‌ای در انتهای بسیاری از شیرهای پایلوت‌دار و قابل تهویه Sun نصب کرد تا کنترل پایلوت یکپارچه را فراهم کند.

کارتریج را می‌توان مستقیماً در حفره‌ای در برخی از کارتریج‌های پایلوت‌دار و قابل تهویه Sun نصب کرد تا عملکردهای کنترل پایلوت با عملکرد الکتریکی را فراهم کند. خطوط پایلوت جداگانه حذف می‌شوند و فقط یک حفره برای تطبیق با عملکرد کنترل و عملکرد اصلی نیاز به ماشینکاری دارد.

در صورت پیکربندی به صورت معمولاً بسته، برای کاربردهای نگهداری بار مناسب است. در صورت قطع برق، شیر بسته می‌شود.

کارتریج‌های پیکربندی شده با آب‌بندهای EPDM برای استفاده در سیستم‌هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات، گریس‌ها و روان‌کننده‌های پایه نفتی به آب‌بندها آسیب می‌رساند.

طراحی و آزمایش شده برای 10 میلیون چرخه عملیاتی در فشار کامل. از استاندارد جدید تست NFPA T2.6.1 R2014 برای رتبه‌بندی فشار خستگی و ترکیدگی فراتر می‌رود.

نرخ جریان بالاتر از شیرهای رقیب با اندازه مشابه.

طراحی شده با استفاده از شبیه‌سازی CFD برای هندسه‌های بهینه.

تمام پیکربندی‌های این شیر شامل آبکاری روی-نیکل به عنوان استاندارد برای محافظت در برابر مه نمکی ۱۰۰۰ ساعته است.

پیکربندی معمولاً بسته را می‌توان با هر یک از کویل‌های سری ۷۴۰، که شامل کویل‌های کم‌مصرف، پرمصرف و سری ۷۴۷ ضد انفجار هستند، استفاده کرد. پیکربندی معمولاً باز را می‌توان فقط با کویل‌های پرمصرف و ضد انفجار استفاده کرد.

گزینه‌های اتصال کویل رتبه‌بندی تا IP69K را ارائه می‌دهند. برای جزئیات بیشتر به صفحات محصول کویل‌های جداگانه مراجعه کنید.

این شیر هیدرولیک با گزینه لغو فشاری دستی موجود است.

این شیر نشتی بسیار کمی دارد - ۰.۰۰۴ اینچ مکعب (۰.۰۷ سی‌سی) در دقیقه (۱ قطره در دقیقه).

در مدل‌های مجهز به کنترل D یا L، مکانیزم بازدارنده در لغو دستی برای فعال‌سازی موقت در نظر گرفته شده است. مجموعه‌های کنترل دستی D، L و T دارای طول عمر مکانیکی تقریباً 7000 سیکل هستند.

برگه اطلاعات کامل برای این مدل با استفاده از لینک بالای صفحه در دسترس است.

طیف گسترده‌ای از گزینه‌های سرسیم‌پیچ و ولتاژ، با و بدون محافظت در برابر نوسانات برق، در دسترس است. به بخش پیکربندی مراجعه کنید.

شامل ساختار شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

برای کارتریج‌های سری ۱ که با کنترل O (دستگیره نصب پنل) پیکربندی شده‌اند، یک سوراخ با قطر ۰.۷۵ اینچ (۱۹ میلی‌متر) در پنل مورد نیاز است.

لطفاً هنگام انتخاب منیفولد Sun، الزامات فاصله کارتریج را بررسی کنید. کنترل‌های شیر و کویل‌های مختلف به فاصله‌های متفاوتی نیاز دارند.

برای نصب و جداسازی کویل، ۲ اینچ (۵۰.۸ میلی‌متر) اضافی فراتر از امتداد شیر مورد نیاز است.
