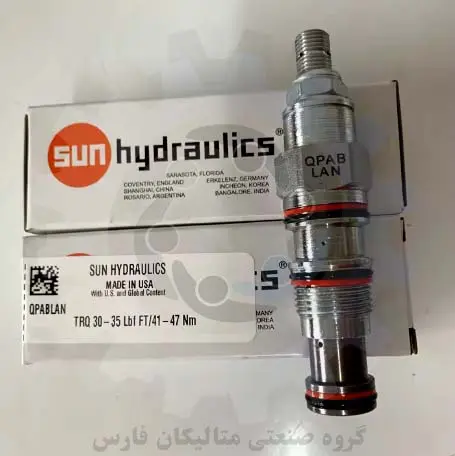

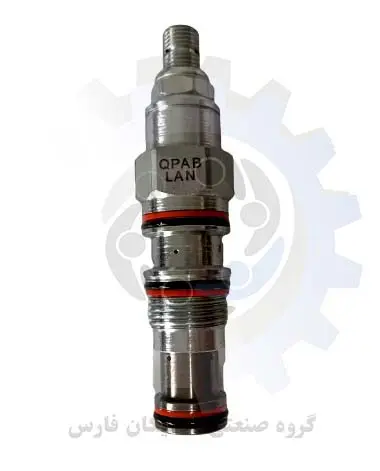

کارتریج های پیلوتی و پیستون sun مدل QPABLAN

کارتریج های پیلوتی و پیستون sun مدل QPABLAN

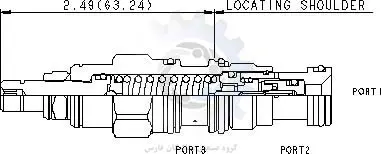

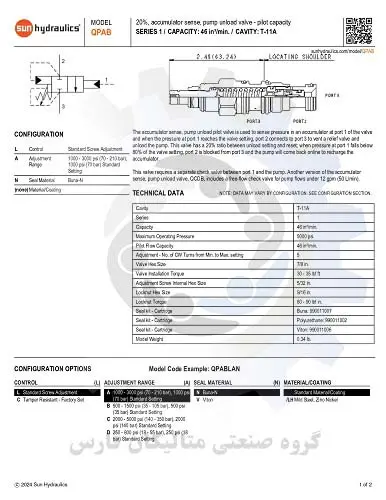

شیر پایلوت تخلیه پمپ حسگر آکومولاتور برای سنجش فشار در یک آکومولاتور در پورت 1 شیر استفاده می شود و زمانی که فشار در پورت 1 به تنظیم شیر رسید، پورت 2 به پورت 3 وصل می شود تا یک شیر تخلیه و پمپ تخلیه شود. این شیر دارای نسبت 20٪ بین تنظیم تخلیه و تنظیم مجدد است. هنگامی که فشار در پورت 1 به کمتر از 80% تنظیم شیر می‌رسد، پورت 2 از پورت 3 مسدود می‌شود و پمپ برای شارژ مجدد باتری به حالت آنلاین باز می‌گردد.

این شیر کنترل فشار به یک شیر بازرسی جداگانه بین پورت 1 و پمپ نیاز دارد. نسخه دیگری از حس آکومولاتور، شیر تخلیه پمپ، QCDB، شامل یک شیر بازرسی جریان آزاد برای جریان پمپ زیر 12 gpm (50 لیتر در دقیقه) است.

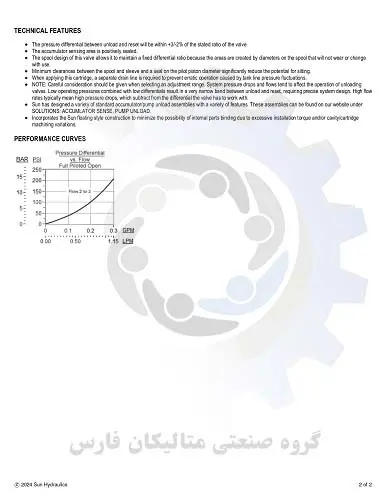

اختلاف فشار بین تخلیه و تنظیم مجدد در +3/-2٪ نسبت اعلام شده دریچه خواهد بود.

ناحیه حسگر انباشته به طور مثبت مهر و موم شده است.

طراحی قرقره این شیر فشار شکن هیدرولیک به آن اجازه می دهد تا نسبت دیفرانسیل ثابتی را حفظ کند زیرا نواحی توسط قطرهایی روی قرقره ایجاد می شوند که با استفاده سایش یا تغییر نمی کنند.

حداقل فاصله بین قرقره و آستین و یک مهر و موم روی قطر پیستون پیلوت به طور قابل توجهی پتانسیل لجن شدن را کاهش می دهد.

هنگام استفاده از این کارتریج، یک خط تخلیه جداگانه لازم است تا از عملکرد نامنظم ناشی از نوسانات فشار خط مخزن جلوگیری شود.

توجه: هنگام انتخاب محدوده تنظیم باید به دقت توجه شود. افت فشار سیستم و جریان بر عملکرد شیرهای تخلیه تأثیر می گذارد. فشارهای عملیاتی کم همراه با دیفرانسیل های کم باعث ایجاد باند بسیار باریکی بین تخلیه و تنظیم مجدد می شود که نیاز به طراحی دقیق سیستم دارد. نرخ جریان بالا معمولاً به معنای افت فشار بالا است که از دیفرانسیلی که شیر هیدرولیک سان باید با آن کار کند کم می کند.

Sun مجموعه‌های استاندارد تخلیه بار باتری/پمپ را با ویژگی‌های مختلف طراحی کرده است. این مجموعه‌ها را می‌توانید در وب‌سایت ما در زیر راه‌حل‌ها پیدا کنید: حس جمع‌آوری، تخلیه پمپ.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
