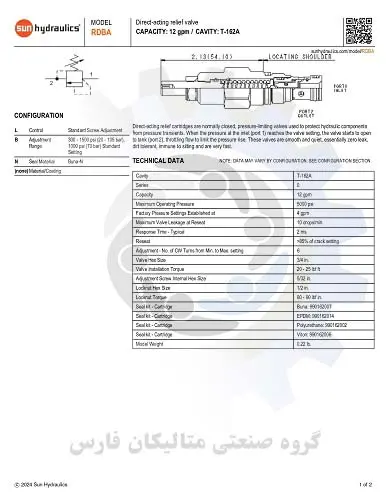

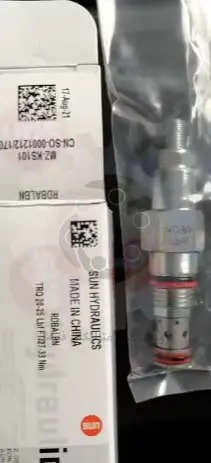

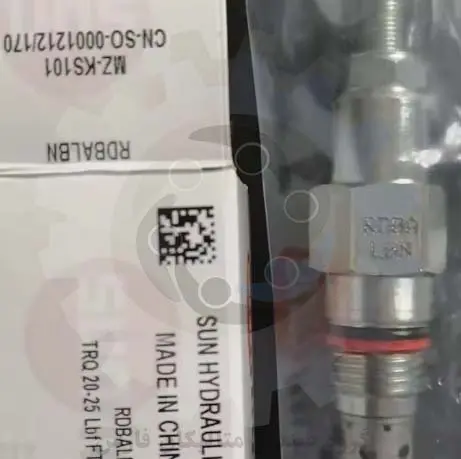

کارتریج‌های کمک‌کننده مستقیم sun hydraulic مدل RDBA-LBN

کارتریج‌های کمک‌کننده مستقیم معمولاً دریچه‌های بسته و محدودکننده فشار هستند که برای محافظت از اجزای هیدرولیک در برابر فشار گذرا استفاده می‌شوند. هنگامی که فشار در ورودی (درگاه 1) به تنظیم سوپاپ می رسد، شیر شروع به باز شدن به مخزن (درگاه 2) می کند و جریان را کاهش می دهد تا افزایش فشار را محدود کند. این دریچه‌ها صاف و بی‌صدا، اساساً نشتی صفر، مقاوم در برابر کثیفی، مقاوم در برابر لجن‌کشی و بسیار سریع هستند.

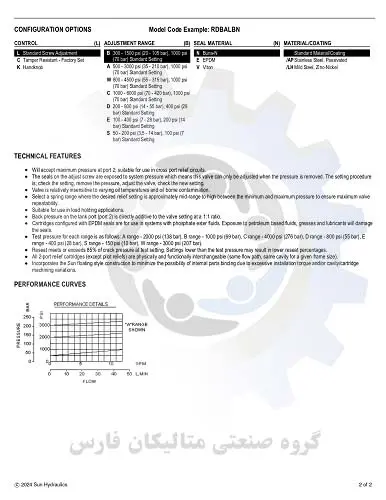

حداکثر فشار را در پورت 2 می پذیرد. مناسب برای استفاده در مدارهای امداد پورت متقاطع.

مهر و موم های روی پیچ تنظیم در معرض فشار سیستم قرار می گیرند، به این معنی که این شیر فقط زمانی قابل تنظیم است که فشار برداشته شود. روش تنظیم این است؛ تنظیمات را بررسی کنید، فشار را بردارید، شیر را تنظیم کنید، تنظیمات جدید را بررسی کنید.

سوپاپ نسبت به دماهای مختلف روغن و آلودگی ناشی از روغن نسبتاً غیر حساس است.

یک محدوده فنری را انتخاب کنید که در آن تنظیم تسکین مورد نظر تقریباً در محدوده متوسط ​​تا زیاد بین حداقل و حداکثر فشار باشد تا از حداکثر تکرارپذیری شیر اطمینان حاصل شود.

مناسب برای استفاده در برنامه های نگهداری بار.

فشار برگشتی روی درگاه مخزن (درگاه 2) مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند.

کارتریج های ولو سان پیکربندی شده با مهر و موم EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

فشار تست برای هر محدوده به شرح زیر است: محدوده A - 2000 psi (138 بار)، محدوده B - 1000 psi (69 بار)، محدوده C - 4000 psi (276 بار)، محدوده D - 800 psi (55 بار)، E محدوده - 400 psi (28 بار)، محدوده S - 150 psi (10 بار)، محدوده W - 3000 psi (207 بار).

Reseat با 85% فشار ترک در تنظیم تست مطابقت دارد یا از آن فراتر می رود. تنظیمات کمتر از فشار تست ممکن است منجر به درصد پایین‌تر نشستن مجدد شود.

همه کارتریج های ولو سان امداد 2 پورت (به جز نقش برجسته های خلبان) از نظر فیزیکی و عملکردی قابل تعویض هستند (مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
