کارتریج‌های کمک‌کننده مستقیم sun hydraulic مدل RDBA KCV

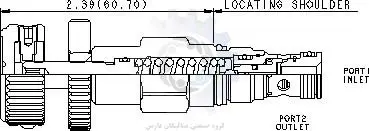

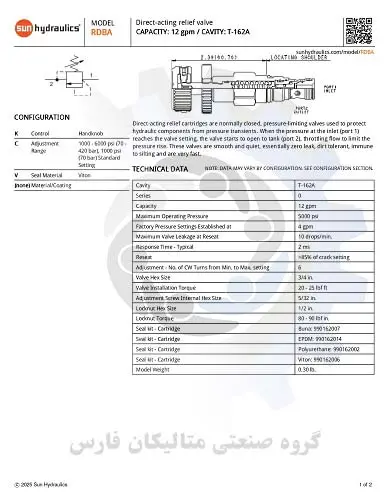

کارتریج‌های کمک‌کننده مستقیم معمولاً شیر‌های بسته و محدودکننده فشار هستند که برای محافظت از اجزای هیدرولیک در برابر فشار گذرا استفاده می‌شوند. هنگامی که فشار در ورودی (درگاه 1) به تنظیم سوپاپ می رسد، شیر سان شروع به باز شدن به مخزن (درگاه 2) می کند و جریان را کاهش می دهد تا افزایش فشار را محدود کند. این شیر‌ها صاف و بی‌صدا، اساساً نشتی صفر، مقاوم در برابر کثیفی، مقاوم در برابر لجن‌کشی و بسیار سریع هستند.

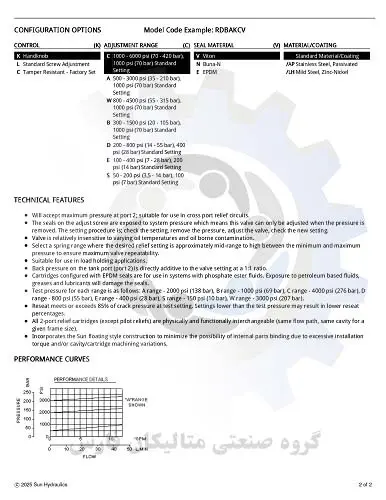

حداکثر فشار را در پورت 2 می پذیرد. مناسب برای استفاده در مدارهای امداد پورت متقاطع.

کیت های روی پیچ تنظیم در معرض فشار سیستم قرار می گیرند، به این معنی که این شیر کاهش فشار فقط زمانی قابل تنظیم است که فشار برداشته شود. روش تنظیم این است؛ تنظیمات را بررسی کنید، فشار را بردارید، شیر را تنظیم کنید، تنظیمات جدید را بررسی کنید.

سوپاپ نسبت به دماهای مختلف روغن و آلودگی ناشی از روغن نسبتاً غیر حساس است.

یک محدوده فنری را انتخاب کنید که در آن تنظیم تخلیه کننده مورد نظر تقریباً در محدوده متوسط ​​تا زیاد بین حداقل و حداکثر فشار باشد تا از حداکثر تکرارپذیری شیر اطمینان حاصل شود.

مناسب برای استفاده در برنامه های نگهداری بار.

فشار برگشتی روی درگاه مخزن (درگاه 2) مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند.

کارتریج های پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به کیت آسیب می رساند.

فشار تست برای هر محدوده به شرح زیر است: محدوده A - 2000 psi (138 بار)، محدوده B - 1000 psi (69 بار)، محدوده C - 4000 psi (276 بار)، محدوده D - 800 psi (55 بار)، محدوده E - 400 psi (28 بار)، محدوده S - 150 psi (10 بار)، محدوده S - 150 psi (10 بار).

Reseat با 85% فشار ترک در تنظیم تست مواجه می شود یا از آن فراتر می رود. تنظیمات کمتر از فشار تست ممکن است منجر به درصد پایین‌تر نشستن شود.

همه کارتریج های امداد 2 پورت (به جز نقش برجسته های پیلوت) از نظر فیزیکی و عملکردی قابل تعویض هستند (مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
